中建一局集团建设发展有限公司，简称一局发展，原名中国建筑第一工程局第四建筑公司，隶属于财富世界500强排名21位的中国建筑集团有限公司旗下的中国建筑一局（集团）有限公司，成立于1953年。现有员工6000余人，注册资本13亿元，净资产45亿元，资信等级AAA级，银行授信总额达87亿元。2012年，一局发展成为全国首批获得房建新特一级资质的企业，拥有了房屋建筑工程施工总承包特级资质和建筑行业（建筑工程）甲级设计资质，不但进一步巩固了一局发展在中国建筑业的领先地位，而且实现了公司全面实施设计施工一体化业务、从“建造商”向“建筑产品综合服务商”的华丽转型。

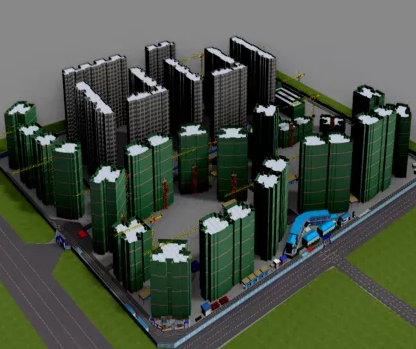

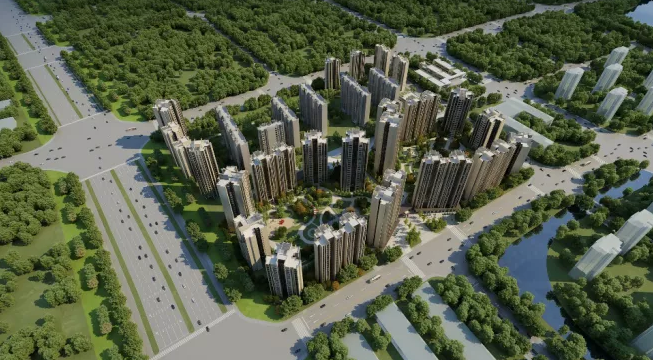

    ▲成都香榭林居二期项目效果图

    本工程位于成都市双流区彭镇，系政府新建保障房、商业综合/零售的EPC总承包项目，总建筑面积332122.7㎡，框架结构。主要包括地面住宅、配套用房及地下室，建筑使用年限为50年，抗震设防烈度为七度。

    BIM技术重难点创新应用

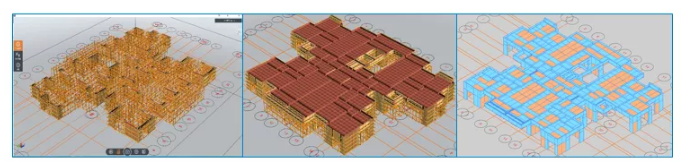

    01、模架智能优化配置

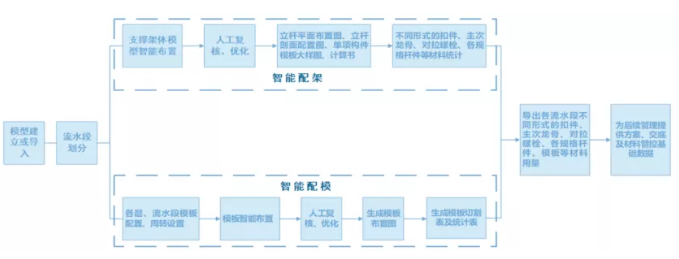

    ▲应用流程

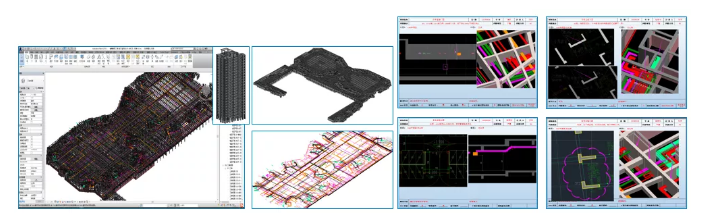

    ▲完成效果

    基于BIM技术的模架智能优化配置技术，利用模架智能优化软件，建立三维信息模型，进行模架智能优化设计，精准材料统计和三维可视，降低模架在施工设计和使用中的安全隐患，减少材料浪费，提升模架体系的材料周转效率。

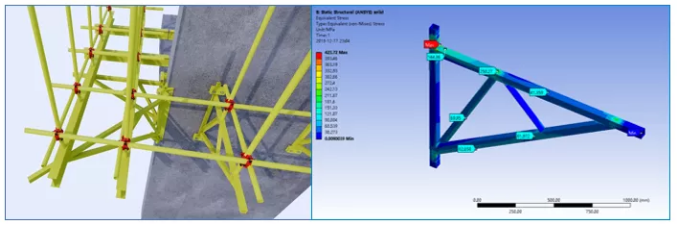

    02、转角处悬挑支架设计

    ▲效果展示

    项目基于模型进行工艺模拟，设计运用转角处悬挑支架；安装便捷、安装质量易控制，安全更加可靠，相比传统，降低质量风险，更加节省材料。

    03、智慧工地、智慧建造

    智慧工地平台让项目实现

    数字化、系统化、智能化

    为项目经理和管理团队打造一个

    智能化”战地指挥中心“

    运用智慧工地能够

    加强项目智慧管控水平

    提高效率减少成本

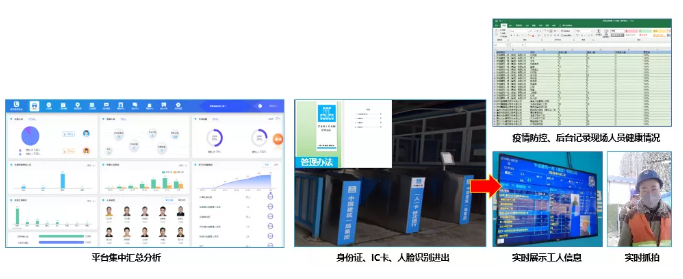

    劳务管理

    应用劳务管理系统，编写劳务管理办法，在考勤、人员名册、安全教育等方面对现场劳务进行高效管理；通过人脸识别，进行数据统计分析，提高项目现场用工管理能力，为项目管理决策和工期调整提供依据。

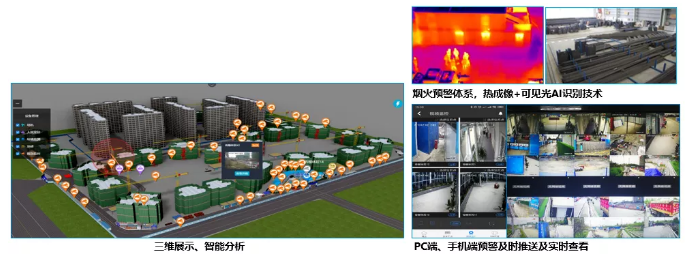

    智能视频监控

    本工程体量大、现场管控难，通过现场安装视频监控，平台集中展示，三维智能分析现场异常行为，实时抓拍，第一时间给出预警并留痕，保障工程质量和人员安全。针对此次疫情，对人员聚集及未佩戴口罩进行抓拍，报警，提醒。

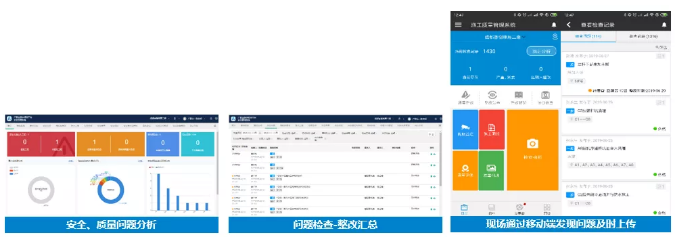

    安全、质量管理

    传统处理方式流程长、效率低，针对这一情况，项目管理人员统一采用质量、安全巡检系统，解决从办公室到现场的管理问题，建立安全、质量问题库以及规范库，手机APP实现检查-处罚-整改-回复-分析的PDCA管理流程，集成实测实量设备，发现问题及时拍照上传、从发现问题到解决问题，耗时短、效率高、并对数据进行统计分析。支持PC端、移动端实时查看。

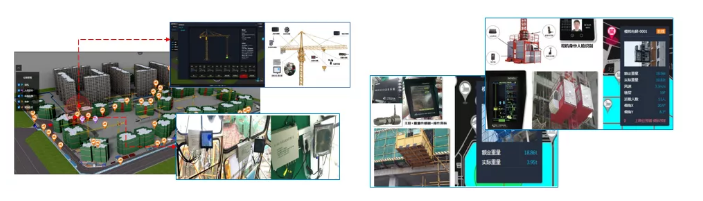

    大型机械安全监测

    通过塔吊防碰撞及吊钩可视化系统，实现对塔吊运行状态的多方位监控，问题实时预警提醒，保证作业安全；对塔吊工作效率进行分析，深度发掘数据价值，提升管理水平。

    升降机监控，实时监控与声光预警报警、数据远传，并在司机违章操作时，自动终止危险动作，有效避免和减少安全事故的发生。卸料平台监控避免可能发生的倾覆和坠落事故。

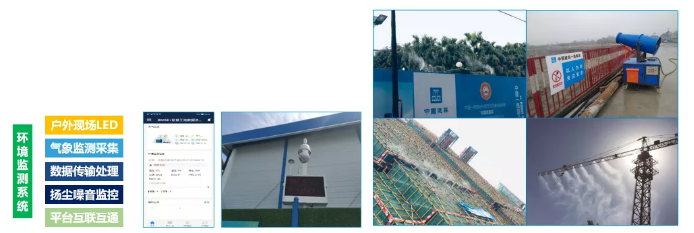

    环境监测

    本工程位置特殊、对于环境管控要求高，通过环境监测，实时监控施工现场环境的噪声、扬尘等环境信息，分析及显示施工现场环境信息，智能降温降尘消防、自动喷淋，并且与成都市智慧工地平台互联互通。平台集中显示、信息公正公开，方便监督；同时支持PC端、移动端实时查看，实时监控。

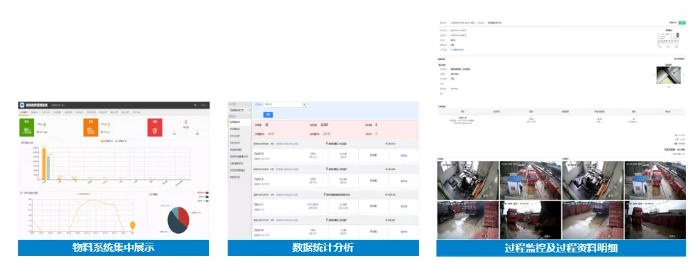

    物料管理

    现场材料需求高、管控难度大，通过物料验收系统，确保每次过磅数据真实，并全程监控、抓拍，过程资料自动留档。同时根据过磅数据自动分析项目材料使用情况以及供应商的超负差情况，帮助项目掌控材料成本。

    BIM综合应用

    01、总承包协调管理

    施工场地布置

    本工程施工场地受限，通过BIM技术辅助施工现场动态布置，提前规划并协调材料堆放与加工用地，检验施工场地布置的合理性。

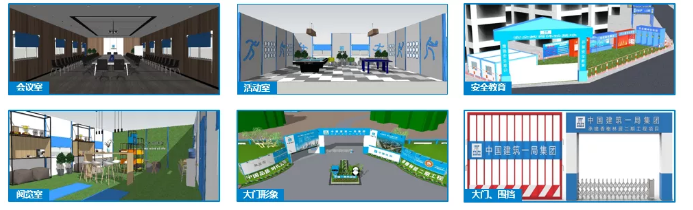

    临建CI标准化

    创建符合中国建筑CI标准的场地临建模型，辅助临建的规划和设计，便于直观展示。

    02、造价管理

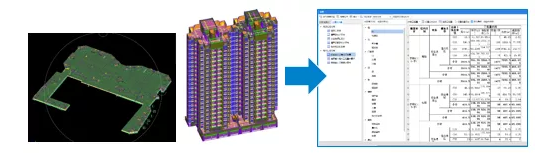

    ▲工程算量、工程量提取、排砖优化

    03、技术管理

    BIM模型辅助图纸会审

    基于设计图纸，对土建、机电部分进行BIM模型建立，过程中发现图纸问题，做好图纸疑问整理；各专业碰撞检查，整理检查报告，并统一反馈。

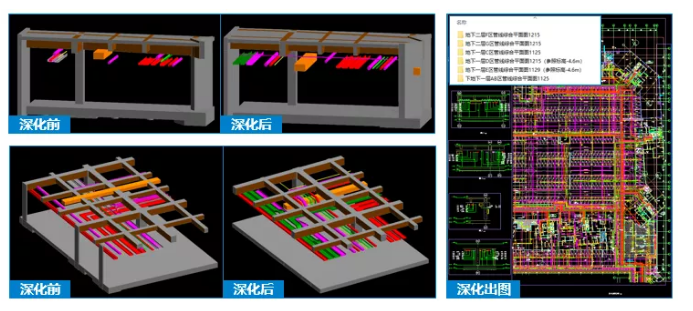

    深化设计

    基于BIM技术，全面应用三维深化并出图，通过三维模型碰撞检查及优化：解决物理碰撞及工序碰撞1301处；管线占高平均压缩250mm；提高层间净高8%；管线综合排布，整体美观且减少材料损失20%；减少现场60%的返工；实现80%的孔洞预留率；减少30%的支架使用量。

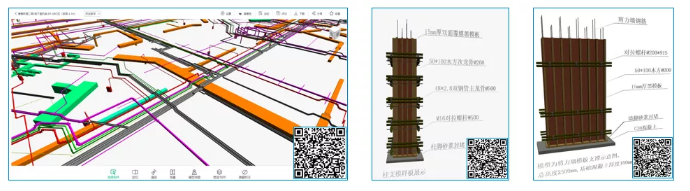

    可视化交底

    精细化建模，统一上传云平台，模型集中管理，通过平台使模型轻量化，可通过PC端、移动端实时查看，通过二维码及现场可视化交底形式对管理人员以及劳务队伍进行交底，指导现场施工。

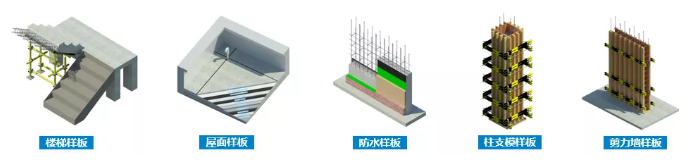

    样板引路

    通过推行虚拟样板，减少材料浪费，引领后续同类工程的标准化施工，以提高项目的施工工艺水平和技术质量管理水平，提高功效，确保质量，创造更多的精品工程。

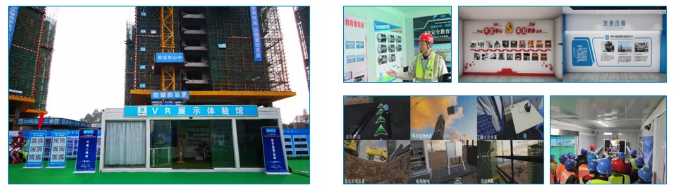

    VR应用

    建立配套设施齐全的VR体验馆，对现场管理人员、工人提供VR施工安全实训平台、进行安全教育，更加贴近现实，让安全隐患远离现场；VR党建馆，进行党建知识培训、学习。

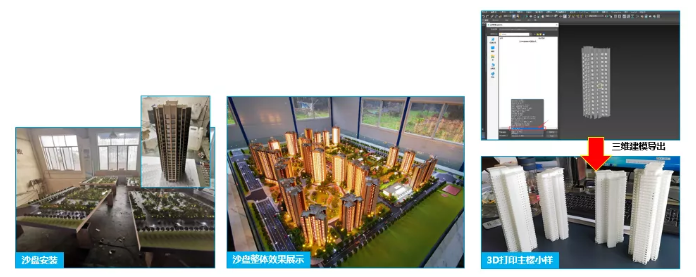

    3D打印

    通过3D打印设备进行主楼小样打印；通过打印、拼接、上色、组装，完成项目展示沙盘制作，节约了大量时间、提高了制作效率，方便后期观摩及交付。

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
