一、项目简介

    兰州国际商贸中心，位于甘肃省兰州市七里河区西站商圈内，项目占地面积约111亩，总建筑面积:604215.63㎡。

    二、施工难点

    兰州中心项目总建筑面积超过60.4万平米，场地布置难度大，交叉作业范围大，钢结构、高支模、超高层、大体量综合，机电管线排布复杂，施工图纸变更频繁，工程量核算复杂等。

    三、解决方案

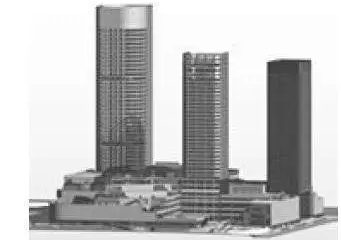

    兰州中心项目中，由施工总包建立BIM模型，并将模型与现场实际相结合。

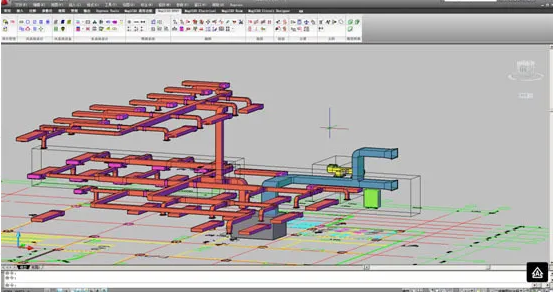

    BIM应用主要包括：图纸会审、场地布置、施工模拟、方案优化、技术交底、动态漫游、算量和碰撞检查、综合支吊架设计等。

    利用二维CAD图纸翻建三维BIM模型，在建模过程中发现同一轴网上下层不一致、地下部分与地上部分柱子错位、梁上起墩、主次梁交接不合理、图纸标注错误、楼梯与结构梁净空不足、坡道净空不足、型钢深化不合理等问题。

    a、由于施工场地非常有限、体量太大，现场群塔作业繁忙，为了避免出现施工安全事故，建立BIM信息模型，对群塔之间高低差、覆盖范围进行直观、预先模拟运行分析，从而更加合理布置，安全有效运行。

    b、由于此部位结构形式复杂，普通二维图纸不能直观体现出结构之间的关系。通过建立BIM模型，找出布置板房的合理位置，发现洞井，提前做好安全防护，合理规划现场通道。

    c、型钢结构与混凝土结构施工工艺模拟本工程有型钢混凝土组合结构、钢筋混凝土结构、型钢与钢筋混凝土交叉施。为了使施工作业人员明确施工流程及次序，保证施工精度，建立型钢、钢筋参数模型，现场对各个复杂施工区域进行三维交底。保证施工质量及进度。

    d、高支模施工节点工艺模拟本工程高支模部分超过9处，为使高支模施工能够安全有效进行，预先进行三维架体排布、确定安全网铺设位置、混凝土分层浇筑高度、剪刀撑位置及间距、梁柱节点加固方式、顶托自由端超长部位进行调整，最后制作成施工模拟动画对现场作业人员进行模拟交底，明确注意事项。

    e、施工模拟-通过超前模拟施工，对爬架顶升、塔吊附墙、人货电梯附墙位置及时间进行分析，确定合理的时间及位置，保障施工进度。

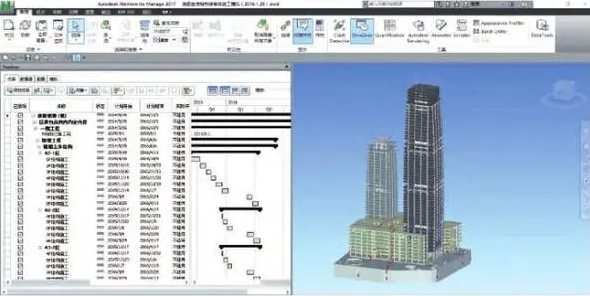

    f、施工进度控制及分析，通过进度模型分析，综合考虑施工流水段施工，确定优先施工区域。根据对模型进度控制明确施工产值；使得形象进度更加可视化、直观化。

    四、BIM应用-方案优化

    通过模型直观可视性对复杂节点的工序排布、施工难点作以优化并进行三维交底。

    BIM二次砌筑样板通过建立BIM模型，对标准层进行BIM样板砌筑，明确构造柱位置。改变以往CAD排砖，利用三维模型排砖更加真实、可视化。

    五、总结

    通过运用BIM技术，在模型的应用过程中针对施工中的重点、难点、风险点进行施工模拟，寻找到更加合理的施工解决方案。强大的工程量统计功能为施工生产及工程算量提供了更加可靠、准确的信息。在对照设计二维图纸建立三维模型的过程中发现图纸问题，及早纠错优化。
