公司名称：中国电建集团北京勘测设计研究院有限公司

    项目地址：中国，广东广州

    应用软件：

    AutoCAD

    AutoCADCivil3D

    AutodeskInventor

    AutodeskRevit

    AutodeskNavisworks

    AutodeskInfraWorks

    AutodeskVault

    Autodesk3dsMax

    AutodeskStingray

    ▲VR人机交互场景

    项目概况

    车陂涌流域是广州市干流长度最长的河涌之一，虽经过多次整治，但效果依然不理想，现状水质仍为劣五类。水质的黑臭已成为影响沿线居民生活满意度最突出的问题。

    车陂涌水环境治理项目时间紧、任务重，涉及内容广、专业多，为了在业主方要求的时间内完成工作任务，BIM技术的成功应用成为了解决基础资料或缺、提高设计效率、提升汇报展示水平的重要保障之一。本项目荣获2017年中勘协“创新杯”BIM设计大赛?最佳水利电力BIM应用奖。

    项目BIM应用策划

    （一）BIM应用目标

    （1）提升整体设计工作的效率

    （2）提升设计质量

    （3）项目进度控制

    （二）BIM总体思路及解决方案

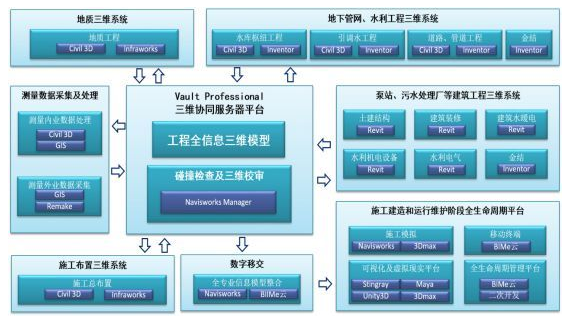

    ▲水环境工程BIM整体解决方案

    项目BIM应用实施

    （一）实施准备

    （1）协同设计平台搭建

    （2）BIM控制计划

    （3）BIM工作大纲

    （二）项目勘察阶段

    （1）高清影像信息

    （2）航飞视频

    （3）GIS+BIM集成

    （4）移动踏勘系统

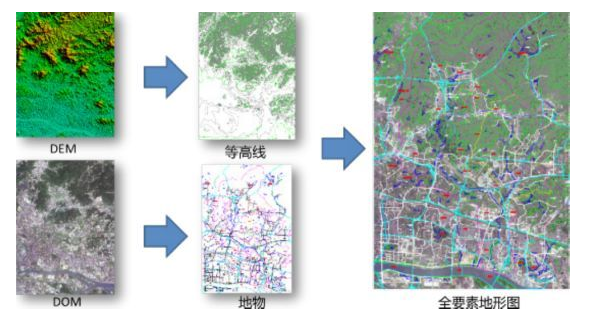

    ▲高清影像制作流程图

    （三）方案设计与投标阶段

    （1）地质三维系统

    （2）地下管网、水利工程三维系统

    （3）建筑工程三维系统

    （4）施工布置三维系统

    （5）协同平台

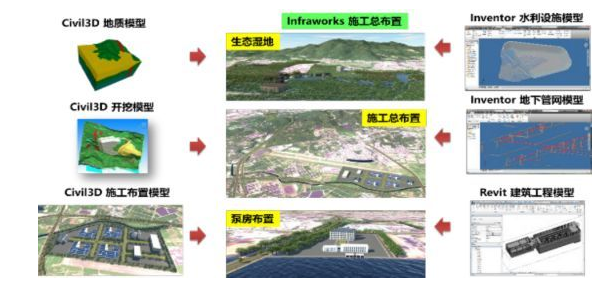

    ▲施工布置三维系统图

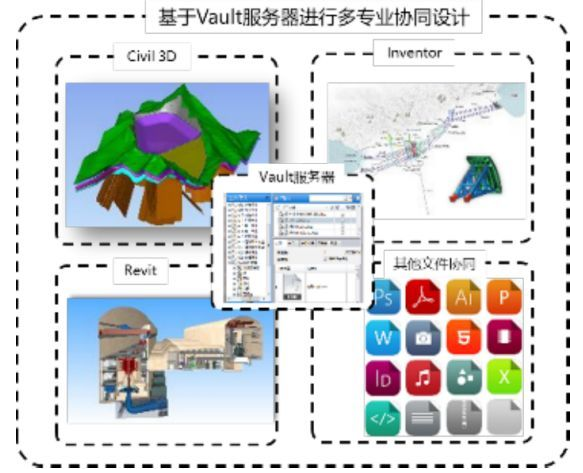

    ▲协同平台系统图

    （四）详图设计与施工阶段

    （1）三维出图

    （2）数字移交

    （3）施工模拟与管控

    施工模拟-过程及工艺

    施工模拟-VR场景

    施工管控

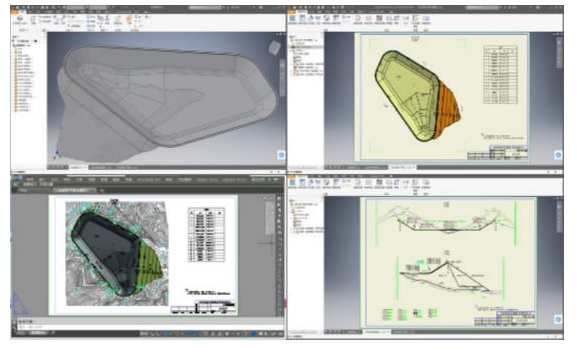

    ▲AutodeskCivil3D与AutodeskInventor联合出图

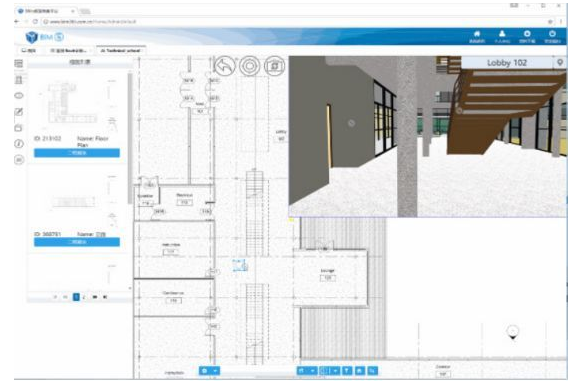

    ▲BIMe云平台

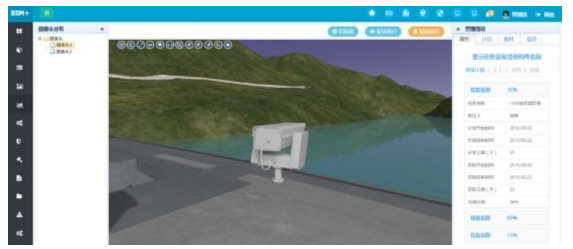

    ▲施工管控平台界面

    （五）运维管理阶段

    （1）厂站设施管理

    （2）地下管网管理

    （3）水情信息监控

    （4）水质信息监控

    （5）防汛减灾与应急

    （6）综合信息管理

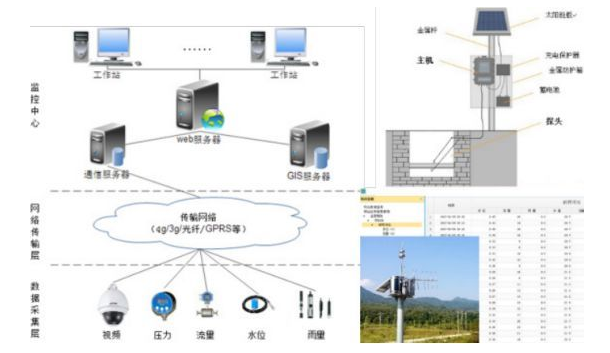

    ▲水情监测网络拓扑图

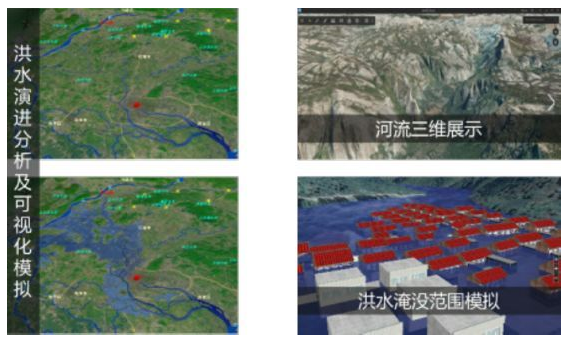

    ▲洪水模拟分析

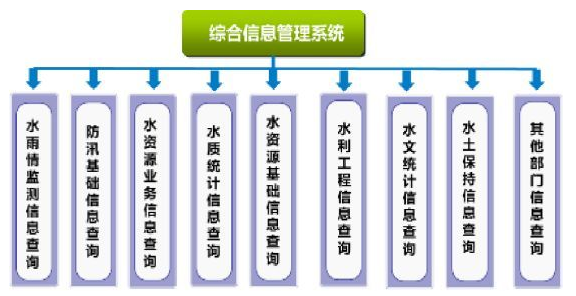

    ▲综合信息管理系统功能模块

    “BIM设计是未来工程建设行业的发展趋势，广州车陂涌项目BIM设计，为水环境工程信息化设计，为项目后续数字化建设，及建成移交全生命期管理提供了基础与平台。我院多个生产部门与数字工程中心积极配合，共同组织协调BIM设计，使模型更加精细化，承载信息内容更加丰富，在原设计基础上积累更多数据，完善设计信息，创造更大价值，更好的为项目单位提供技术支持与服务。”

    ——欧阳明鉴

    信息与数字工程中心主任

    中国电建集团北京勘测设计研究院

    有限公司

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
