BIM住宅项目技术案例：东前王新社区BIM项目特色展示

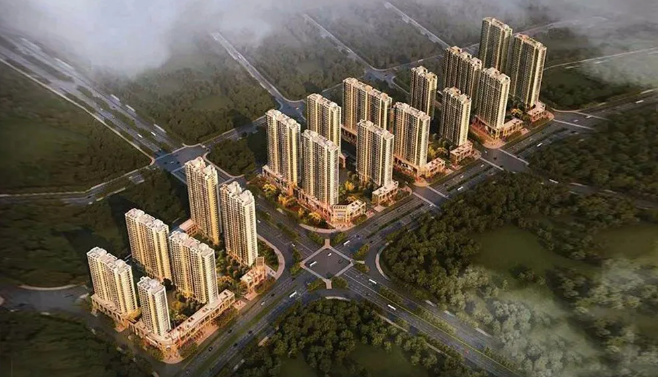

本项目为东前王村股份经济合作社新社区建设工程，位于义乌市福田街道东前王村，总用地面积97321.64平方米。我们负责其地下室的BIM设计工作。主要的应用点包括管线的深化设计、车道车位的净高优化、结构墙洞口的预埋、工程量清单的出量、水泵房的优化。

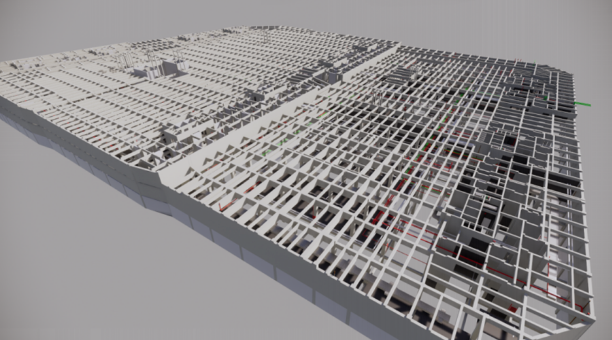

01、管线的深化设计
通过BIM技术我们对管线进行深化设计，可以提前发现图纸上的错漏碰缺，合理排布各专业管线的空间位置，让后期施工可以避免返工，达到节约材料、缩减工期的目的。

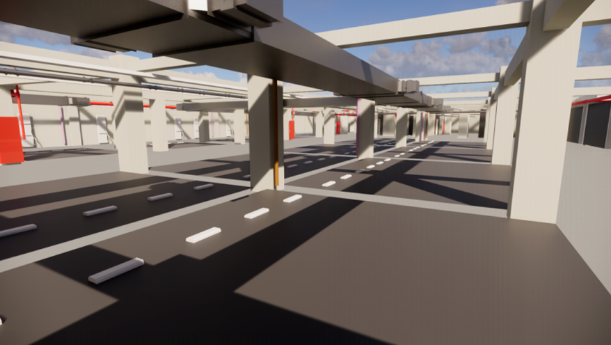

02、车道车位净高优化
车道车位的净高一直都是让业主头疼的问题，我们通过BIM技术自动识别出满足不了净高要求的区域，将其上方的管线进行合理的挪动并排布使其满足2.4m的净高要求，解决这一永久性的建筑问题。

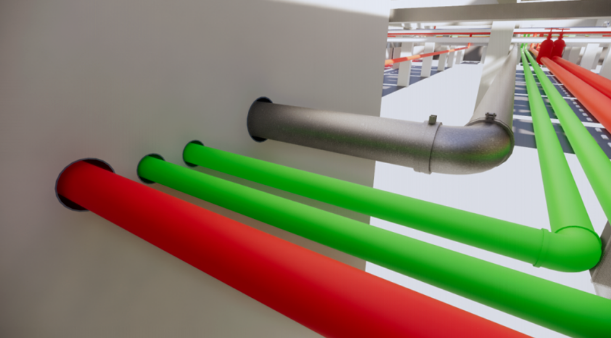

03、结构墙洞的预埋
在施工现场，由于机电图纸的复杂性，剪力墙的洞口一般都是管线走到哪，洞口打到哪。这不仅使结构产生了不稳定因素，也影响美观。我们在软件上通过排布好的的管线对结构进行开洞，并出具准确位置的洞口图纸，这避免了后期的开洞，增加了结构的稳定性。

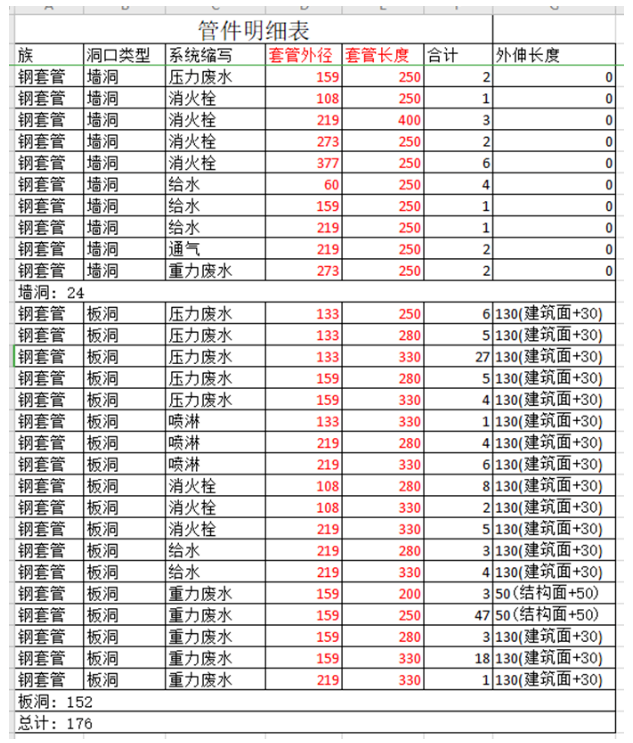

04、工程量清单出量
我们通过软件生成模型量，可以用于造价的辅助算量。
05、水泵房的优化
通过BIM技术，合理排布水泵房内设备的空间位置。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
