Revit叠层墙怎么设置？Revit如何设置叠层墙
BIM软件小技巧：Revit如何设置叠层墙
叠层墙是revitarchitecture的一种特殊墙体类型。当一面墙上下有不同的厚度，材质，构造层时，可以用叠层墙来创建。
创建步骤如下：

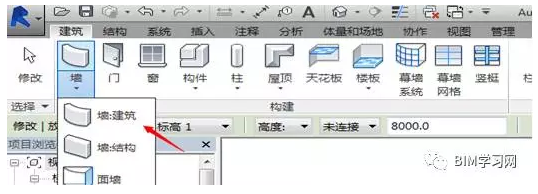

1.单击功能区“常用”选项卡“构件”面板中“墙”—“建筑墙”

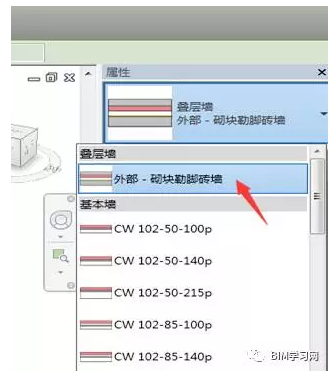

2.从“属性”面板的类型选择器选择“叠层墙”下“砌块勒脚砖墙”

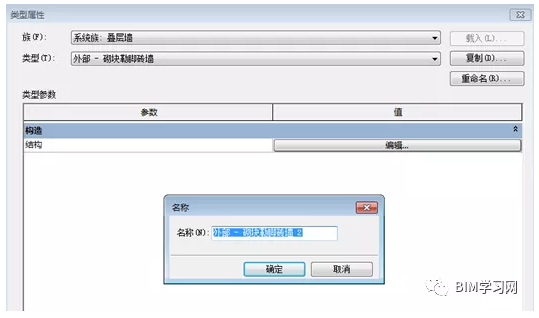

3.单击“编辑类型”对话框打开“类型属性”对话框，复制新的叠层墙。

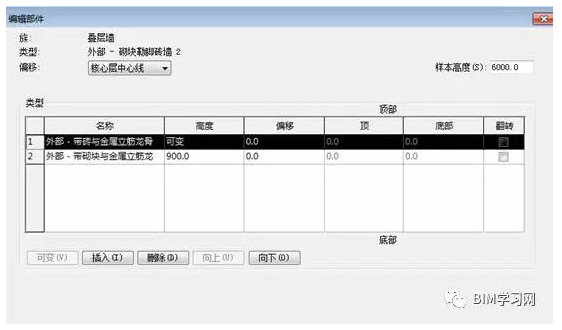

4.打开“结构”编辑对话框。

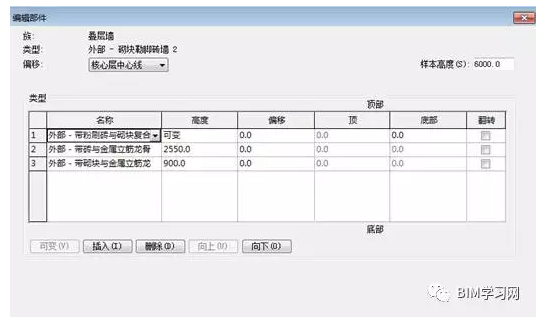

5.单击“插入”增加一行，用“向上”命令移动到第一行，单击“可变”从“名称”列表选择“带粉刷砖与砌体复合墙”
6.设置第二，三行墙体高度为1500,900，其他参数默认。

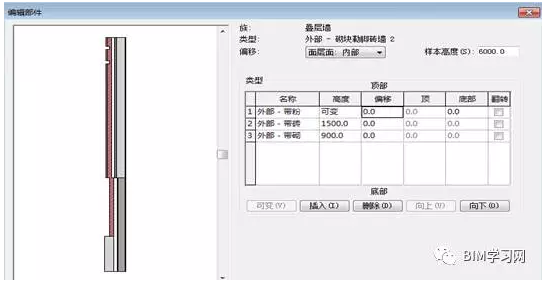

7.在对话框顶部的“偏移”下拉列表中选择墙体在垂直方向的对齐方式，单击“确定”完成设置，关闭对话框即可创建叠层墙体。
8.叠层墙的分解：
选择创建的的叠层墙，鼠标右键，选择“断开”即可分解叠层墙。可单独编辑每一段墙体。(特别提醒：叠层墙分解后不能重新组合，请谨慎操作，按Ctrl+Z可取消操作。)
