上海天文馆项目选址位于浦东新区临港新城NHC社区内，北至环湖北三路的绿化带，西至临港大道绿化带，南至春涟河与公共绿地边界，东至临港大道，东西长约394米。

    一、项目简介

    总用地面积58602平方米，总建筑面积38000平方米。整个建筑物包括一个主体建筑和四个附属建筑：主体建筑面积35156平方米；魔力太阳塔、青少年观测基地、大众天文台、餐厅等附属建筑，四者合计面积2844平方米。地面建筑三层，总体高度24米。

    二、BIM技术解决建筑难点

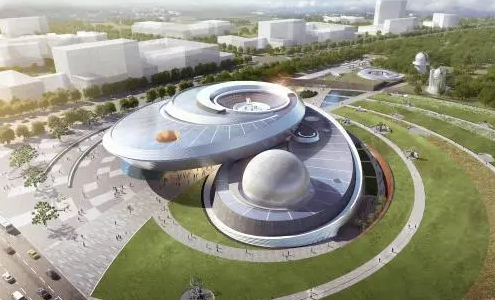

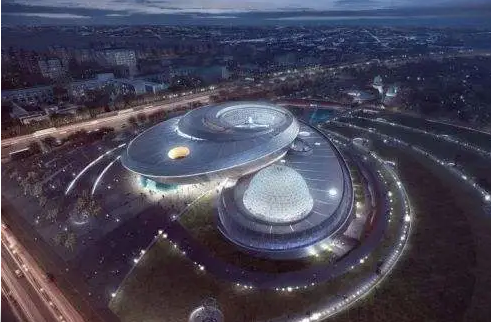

    上海天文馆建筑含有许多天文元素。主体建筑中，3个明显的圆形构成“三体”结构;椭圆形的建筑形态象征天体运行轨道，与3个“天体”一同诠释了天体运行的基本规律，暗示“万有引力”这一塑造宇宙面貌的神奇自然力。主体建筑还包含“圆洞天窗”“倒置穹顶”“球幕光环”等特色设计，令建筑好似一台天文仪器。

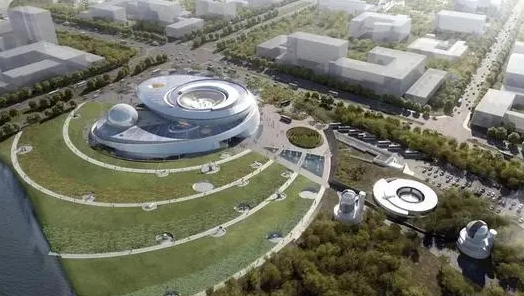

    主体建筑外的景观区域，设计了4条非同心圆的步道，它们向外延伸，象征星系的旋臂。项目在设计阶段共检验发现438处设计问题，在施工阶段通过问题清单、报审表及模型核查清单提出622个深化设计优化问题。

    三、前期设计阶段

    利用BIM模型进行方案比选、性能化模拟分析、BIM出图等应用。

    四、后期设计阶段

    利用BIM模型进行碰撞冲突核查、管线综合、重点区域的净高分析等应用。

    五、施工阶段

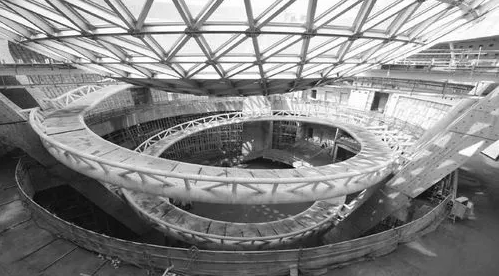

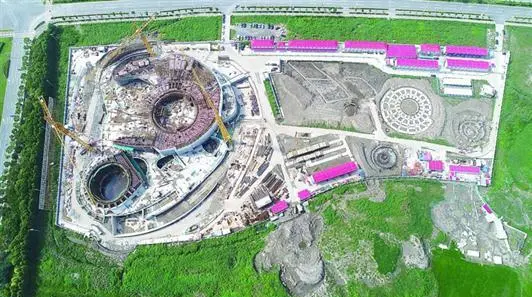

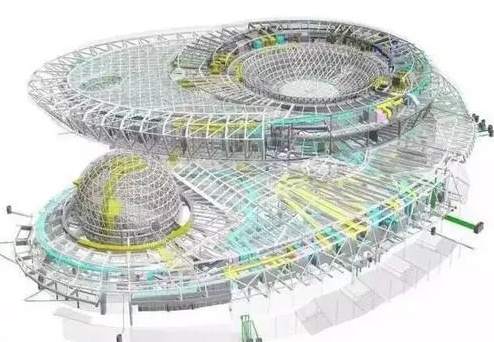

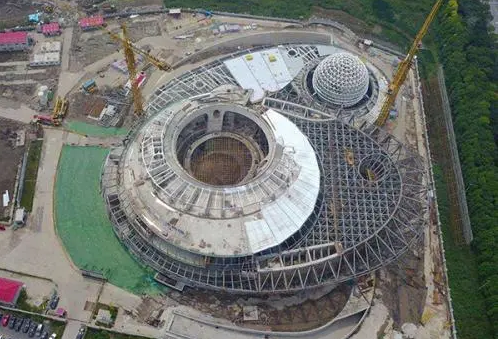

    利用BIM模型对项目的施工方案、进度工期、场地布置等进行模拟预演辅助现场技术及安全交底，结合无人机、SMARTGLASS智能眼镜等先进技术手段检查项目实际进度、质量、安全。对于复杂节点，如异形幕墙、钢结构的设计。很难确定其在平面上的投影位置。通过剖切幕墙、钢结构的三维模型得到定位点和定位线，以完成图纸绘制；利用三维模型还可以更直观的表现出设计成果，辅助建设、管理和施工。

    六、运维阶段

    项目还将结合天文馆功能属性，在以后的运维阶段进行BIM技术应用。

    七、结语

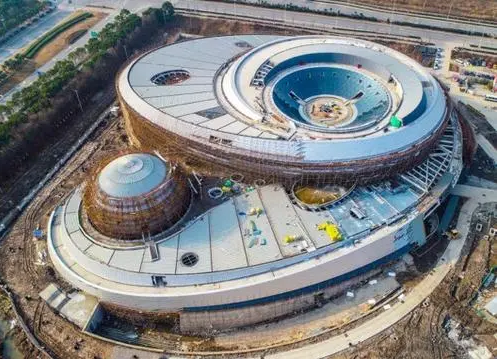

    这是一座大体量异形建筑，建造难度很大，如直径23米的球幕影院穹顶需要混凝土浇筑，必须把误差控制在很小范围内。为此，将采用BIM(建筑信息模型)技术，通过计算机软件制作三维仿真建筑模型，将其应用于设计、建造、运维等建筑全生命周期的各个阶段。

    此外，天文馆建筑将采用雨水回收利用及生态净化处理、太阳能利用、导光管系统、地源热泵等技术，使这座上海新地标成为生态建筑的典范。该馆建成后，将成为继北京天文馆之后，中国大陆的第二座综合性天文馆。之所以选址临港，是因为那里光污染较少，是上海天文观测条件最好的地区之一;建成开放后，还能拉动临港新城的人气。
