Revit软件教程丨Revit?添加的标高后看不见原先的轴网怎么解决
问题：添加的标高后看不见原先的轴网怎么解决？
在Revit中绘制的轴网会默认超过最高标高一定距离。但是若新绘制的标高在这距离之上时怎么办呢？难道要重新绘制轴网么？，如图-1

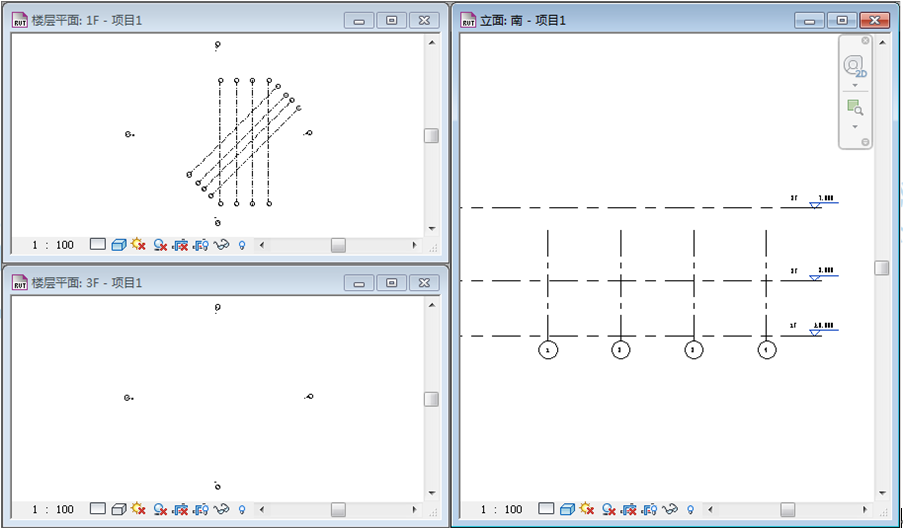

图-1
这种情况下我们只要进入一个立面然后拖动轴网往上移动即可。如图-2

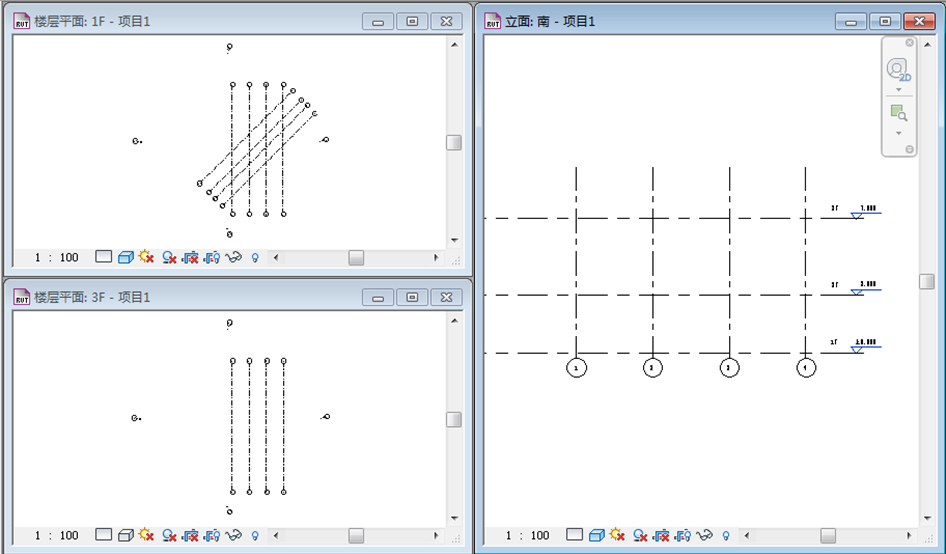

图-2
但是大家进入东 西立面会发现看不到轴网，原因是在Revit中只有与视图垂直的轴网才能在视图中显示出来。因此图-2中斜向轴网在东 西立面不可见。此时我们只需新建一个与轴网垂直的视图并进入视图拖动轴网即可。如图-3 图-4

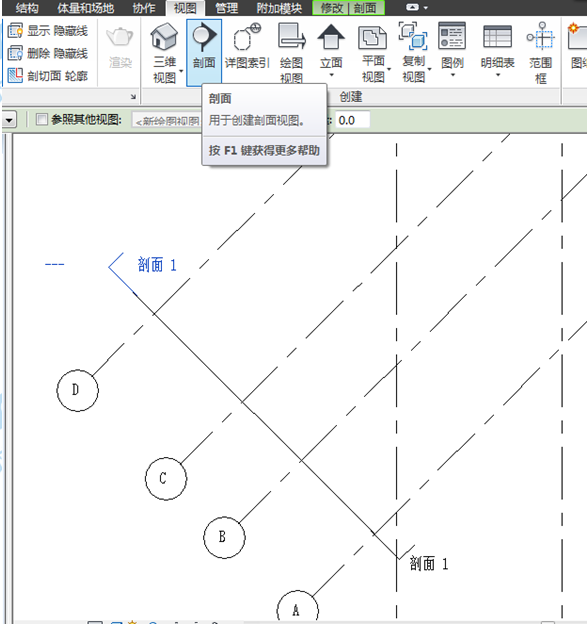

图-3

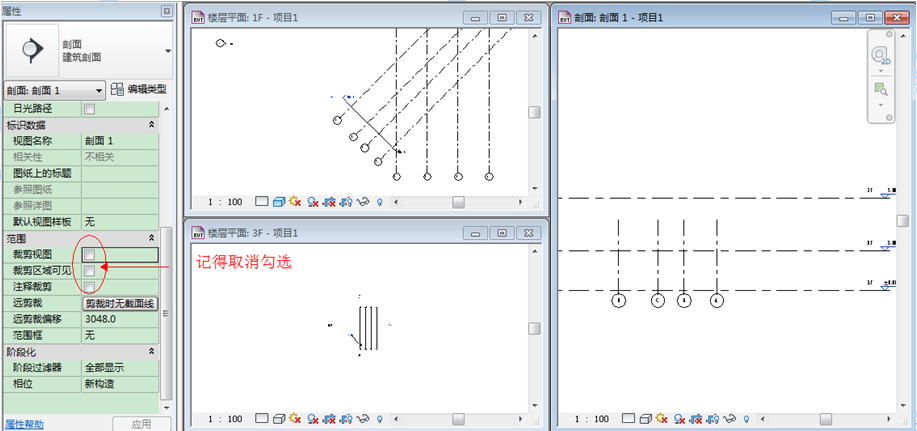

图-4

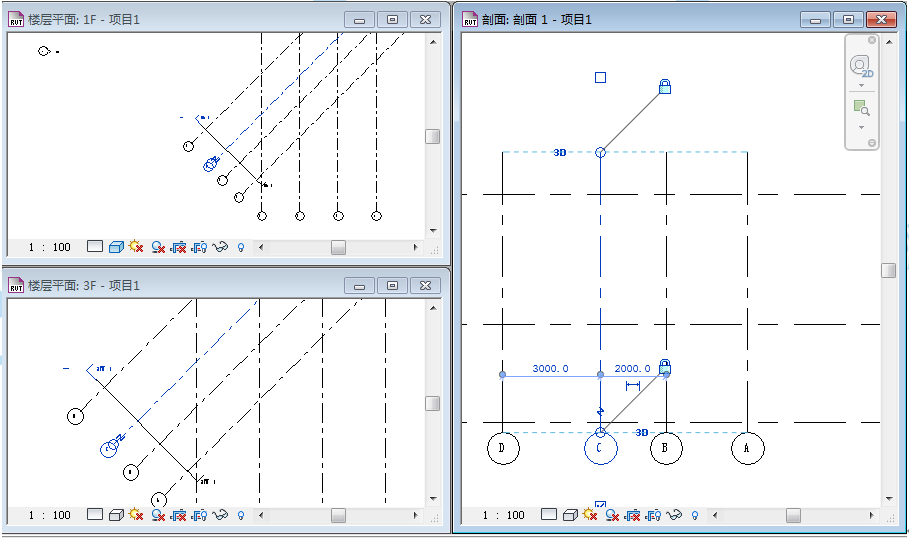

最终结果如图-5
