1、工程概况

某数据中心项目包括机房封闭冷通道系统、封闭冷通道组件、消防组件、末端配电组件、冷通道辅件与制冷系统的行级精密空调、行政空调及ATS配电柜、市电配电柜、UPS输入/输出柜、UPS、电池、精密配电柜及布线列头柜等设备组件。

2、应用BIM技术的必要性

BIM模型可以与节能设计、能效测评、日照分析、采光分析、暖通负荷、通风模拟及噪声分析等软件相关联利用模型共享技术、国内主流施工图设计图档，创建绿色建筑BIM模型，实现一模多算。通过GBXML接口输出给其他建筑分析软件，实现信息模型广泛的复用价值。

1）自然采光模拟

分析相关设计方案的室内自然采光效果，通过调整建筑布局、饰面材料、围护结构的可见光透射比等改善室内自然采光效果，调整室内布局布置等。

2）室内自然通风模拟

对不同设计方案进行分析，在改善室内流场分布情况的同时调整通风口位置、尺寸、布局等，对室内气流进行引导组织有效的通风换气。

3）建筑初步能耗分析

使用BIM模型进行建筑初步能耗分析，对后期运维管理提前做出预判与调整。

3、基于BIM的VR运维管理的应用

基于VR虚拟现实技术的运维管理系统是一种以虚拟模型表征设备实体、以辨识度高的符号表征抽象数据、遵循人机交互规律、界面友好、操作便捷的管理系统。其直观、形象的特性减轻了管理人员的认知负荷，使其将更多的注意力集中到问题区域提高管理效率。

1）基于VR的运维管理系统方案设计

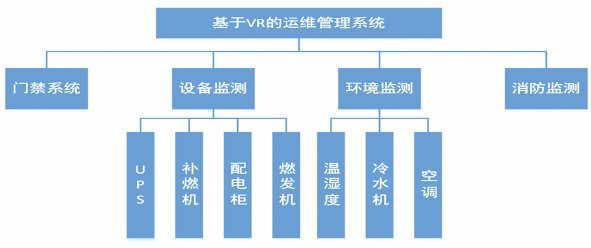

根据数据中心各项管理内容的特点，本系统可分为门禁系统、设备检测、环境检测、消防检测。设备检测包括UPS、补燃机、配电柜和燃发机。环境检测包括温湿度、冷水机和空调。架构设计以简洁、缩短用户查找命令时间为原则。

2）基于VR的运维管理系统可视化设计

为使用户从繁杂的数据中迅速找到特征数据，本系统通过对抽象数据进行具象设计实现了数据可视化。设计过程从两个维度进行考量，一方面是对具象物高度的文化认同，另一方面是保证具象物在大场景的辨识度。如门禁系统以旋转的人物表

征不同数据单元内的活动人员UPS管理模块中分别以半圆仪表盘及活动的指针表征电压及电流；环境监测下的温/湿度管理模块利用人对于颜色的突出感知力，将温/湿度进行颜色区分，红色示意过热蓝色示意过冷使数据直观形象。

3）交互界面的实现

在运维管理系统中，交互是解决各个管理模块的手段。本系统在交互界面的基础上对各个控制模块进行事件指定，这些事件只在外部进行配置，然后关联各自场景，进而实现管理模块的调用。其中不同按消防检测|钮事件相互排斥，对响应场景有着明确的关联。以消防联动为例，按钮按下的同时发出事件，销毁其他各项响应场景，激活消防场景演示某处火情，触发报警及灭火装置完成一系列演示。
