BIM技术在设计行业各阶段数据流中的应用
1）协同设计阶段
数据中心建设过程中普遍存在参与方专业不同、办公地点分散、沟通效率低以及图纸更新不及时等现象。采用BIM技术，设计师可将模型上传至协同管理平台，各方基于同一模型进行交流，提交表更模型，从而保证模型统一性；业主方可通过平台进行监控、浏览、批注、变更或发布任务等；各参与方可随时随地通过PC或移动端查看图纸和模型减少了数据损失和沟通成本，大大提高了非专业人士的参与度。
2）设计优化阶段
为充分满足机房环境条件的要求，初设阶段采用精密空调机其独具送风量大、换气次数高（30~60次/t）、可以使机房内形成整体气流循环、所有设备冷却均衡等优点。

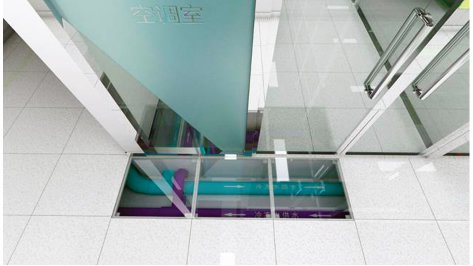

但精密系统管径较大（主管道DN150~DN250）会使走廊空间紧张，此时则可采用地板下走管方案（见图1），设计过程中与土建装修进行积极的沟通协同，预留足够的地板空间。各专业在设计过程中通过三维模型进行协同设计、验证，实现了信息无损交流，发现问题能及时解决，以得到最优设计方案。
3）出图
通过前期准备以及二维模型统一表达，实现了三维立体模型与二维平面图纸的相互转化。各工艺管线、机房设备平面图以及相关节点图、机电安装土建预留和预埋条件要求图、管线密集部位管线布置详图均可生成相应图纸；模型变更剖面图、大样图均可实现自动更新，大幅度提高工作效率。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
