BIM技术案例：异形曲面结构数字化BIM应用
来源：慧航原创
文：海涛
异形曲面结构数字化BIM应用
异形曲面结构为平面方向与竖向方向均为曲面的复杂空间结构，其形态优美，常应用于大型建筑与桥梁中，但其设计与施工过程中存在空间形状不易理解、空间定位不便、现场施工困难等问题。而BIM技术具有三维可视化、参数化等特点，可有效解决上述问题。
01BIM模型搭建
异形全面结构通常建模较为困难，可采用曲面空心剪切、自适应体量等功能进行创建而成。

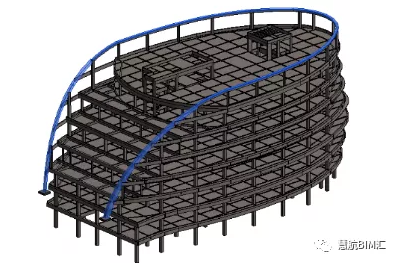

飘带梁BIM模型
02施工方案论证
基于BIM模型开展设计方案与施工方案的论证，确保施工充分理解设计意图，并充分论证施工的可行性。
设计方案的论证 施工方案的讨论
03空间定位
通过搭建统一坐标高程体系，并设置在BIM模型中，可通过软件任意点取现场空间定位，指导现场施工放样。

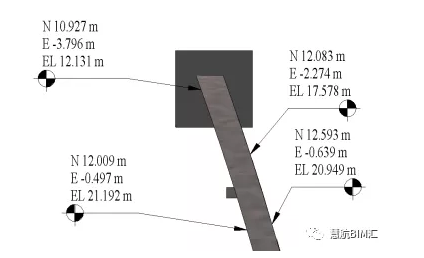

BIM空间定位图
04钢筋深化与出图
根据曲面参数，通过Dynamo设置参数化文件，批量创建钢筋BIM模型，并生成BIM钢筋加工图纸，指导现场钢筋加工。

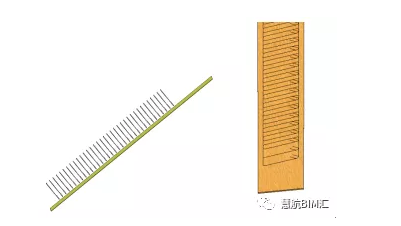

立面钢筋方向图 水平钢筋方向图

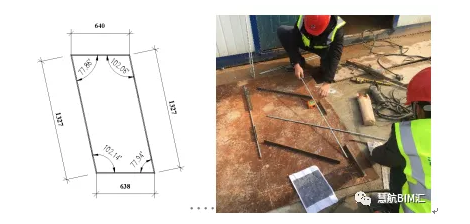

钢筋加工图 现场钢筋加工
05模板深化与出图
根据现场要求，通过Dynamo创建模板，并进行分段出图，指导现场模板加工。

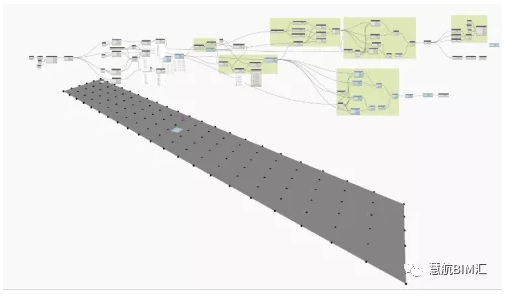

Dynamo模板生成

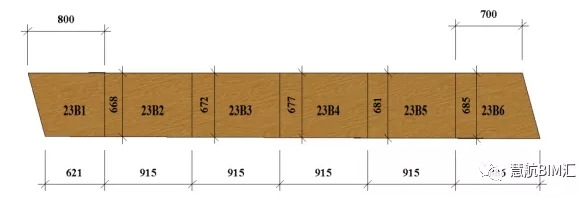

模板加工出图
06现场施工
根据提供BIM成果，指导现场钢筋模板加工与安装施工。

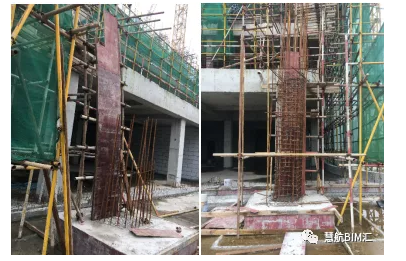

模板安装 钢筋安装
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
