Revit官方教程丨对齐图纸上的视图标题
即使视口大小发生改变，对齐的视图标题仍将保持对齐。
在图纸上定位视图时，可以对齐视图标题。
注： 在图纸上对齐视图的方法不适用于明细表。
在图纸上对齐视图
在项目中，在图纸中添加 2 个或更多视图。
在图纸上将视图拖曳到所需的位置。
如果需要，请修改在视图标题中显示的水平线的长度。
将第二个图纸拖曳到所需的位置。

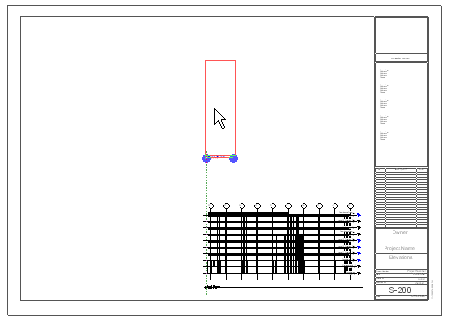

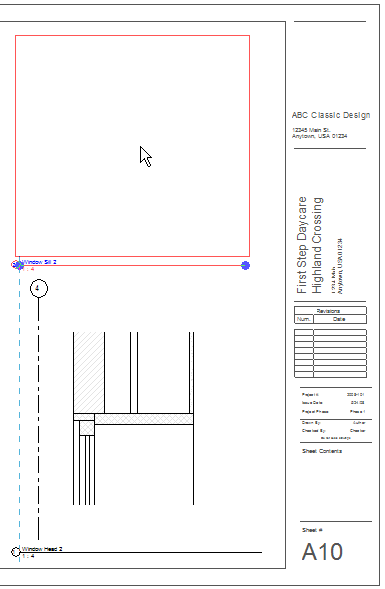

当第二个图纸的视图标题与第一个图纸的视图标题对齐（以垂直方式或水平方式）时，Revit 会显示一条虚线。
（可选）在图纸上将视图锁定到位。
