经过一段时间的Dynamo学习，决定测试一下自己的学习成果，从土建建模个人觉得比较麻烦的过梁添加进行制作，下面就是应用到的节点详解，希望大家能够对整个布置提出建议，进行优化。

    一．数据处理

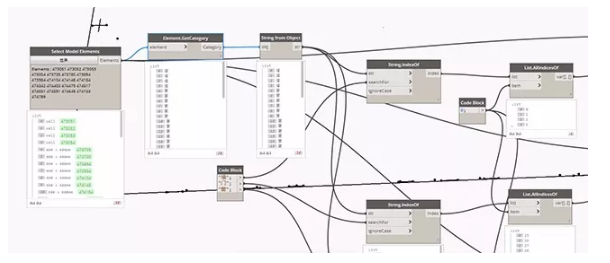

    在这里先对整体项目进行选中，从中对墙，门，窗进行划分，方便后面进行划分整理，由于墙体需要特殊的节点进行读取，所以对整个构件的族进行处理，同时应用String.AllIndicesOf,String.IndexOf节点进行选取选取。

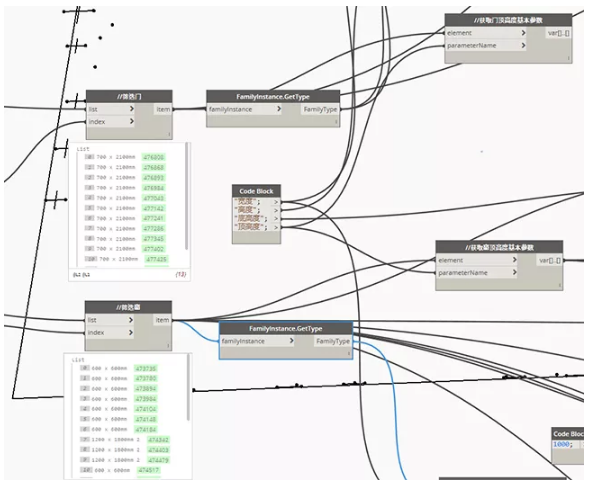

    采用FamilyInstance.GetType节点，对窗体，门数据进行读取

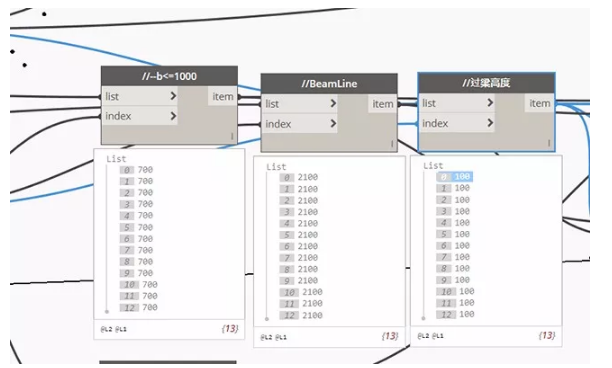

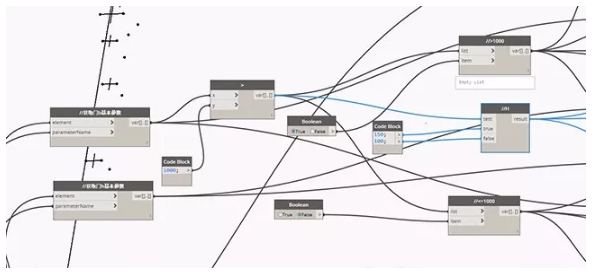

    判断宽度，将规范宽度填入，与整个门宽数据进行判断，再利用List.AllIndicesOf与IF语句进行区分，整个逻辑顺序分为上图中进行梁高度H与梁宽度B的判断

    将门型号，门宽度和门高度提取，对门宽度和门高度进行数据处理，完成梁线，过梁型号选取的前期准备。

    二、、采用数学公式对之前提取的数据进行处理，这一步骤的目的是为了获取梁中心线X,Y坐标与梁顶高度值。

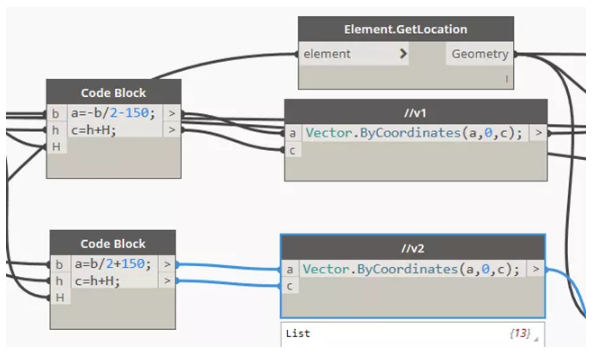

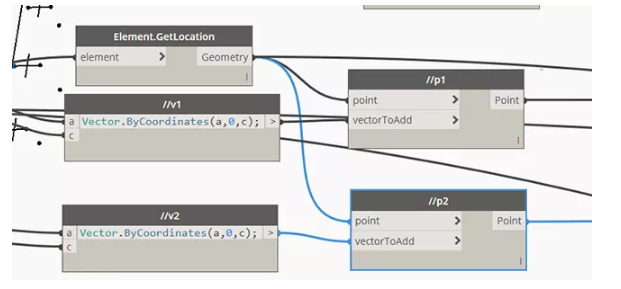

    使用Element.GetLocation节点，获取门类型的中心点位置，利用宽度进行两边拓展，利用高度加上过梁高度进行梁高度最终确认，中间使用Point.Add节点进行两侧点计算，之后使用Line.ByStartPointEndPoint进行连接，确定最终梁线。

    三、过梁型号与梁线匹配

    使用FamilyInstance.GetHost节点进行门归属墙选取，之后通过FamilyType.Name与WallType.ByName节点进行墙体选取和进入能够读取数据状态，通过Element.GetParamaterValueByName与List.AllIndicesOf节点进行分类，将不同墙体厚度进行区分。

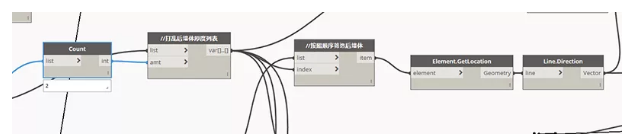

    这里对墙线向量进行选取是通过将数组拍平，通过List.AllIndicesOf节点进行重新排序，通过固定的排序将所有数据进行重新组织。

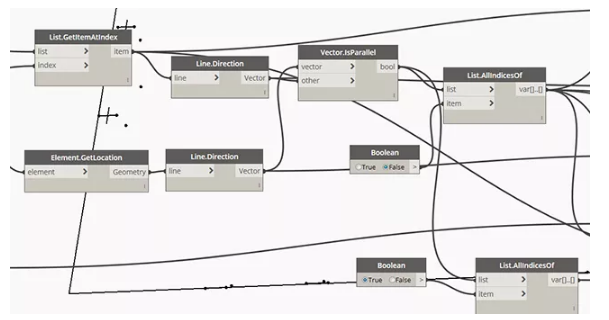

    通过前面获取的梁线与墙线通过Vector.IsParallel进行判断是否需要进行旋转；

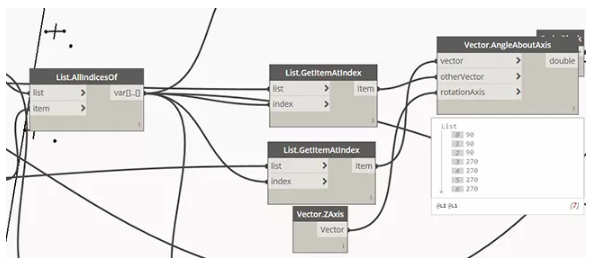

    对处于不平行状态的梁线与墙位置进行选取，并通过Vector.angleAboutAxis节点对角度进行读取

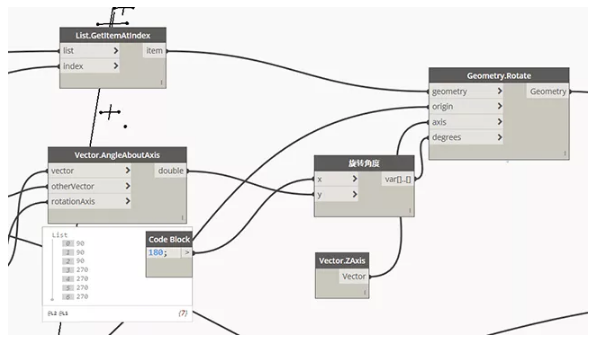

    再次使用索引命令，将梁线选取，在使用180-角度的方式计算改旋转角度，保证墙体再倾斜状态下能够与墙体保证平行。通过Geometry.Rotate节点进行旋转应用得到与墙体平行位置的梁线，到这一步所有的梁线处理完毕，下一步进行构件的匹配。

    四、构件名称匹配

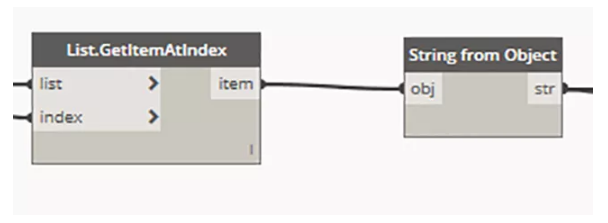

    对墙体厚度进行读取按照之前确定的排序顺序，并进行字符串转化，并通过之前根据门宽度确定的梁高度进行归属

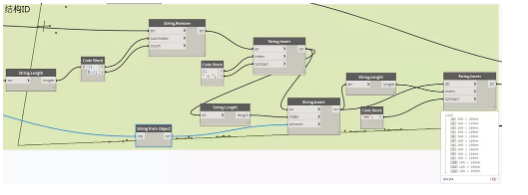

    通过字符串的处理，得到构件名称（此处构件名称处理太过冗长，希望大家指正），得到构件名称之后，根据前面筛选的平行判断条件选出的梁线进行分别对应。

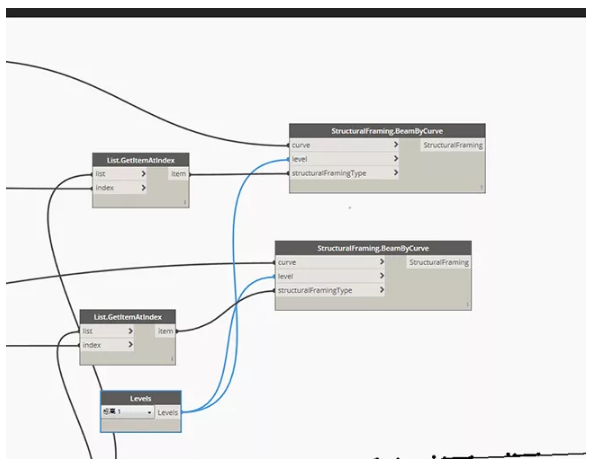

    再次使用List,GetItemIndex节点进行排序选取，使梁线对应的构件名称能够正确对应，标高通过Levels进行选择，最后通过StructuralFraming.BeamByCurve节点进行过梁的创建和放置。本次的讲解针对的其中一组数据，剩余的三组数据采用相同的方式进行归类整理，就可以通过Dynamo创建整个项目的门窗过梁。

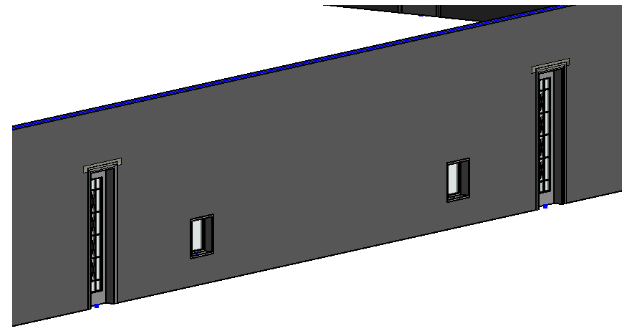

    使用上面方式创建的门过梁，能够在不使用插件的起提下提高自己的工作效率。
