    步骤一:将revit，rhino，CAD或SU等模型转成stl格式导入phoenics中：

    CAD导入模型注意点：

    （1）三维实体模型；

    （2）在第一象限（或建立模型后移动到第一象限）

    （3）导出STL格式输出。

    (闭合的PL线——ext拉伸体——union组合体——stlout输出)

    SU模型导入PHOENICS注意点：

    1.必须是三维封闭的图形

    2.所有的面的方向朝外

    3.文件的输出格式为3DS或者stl格式，单位为m

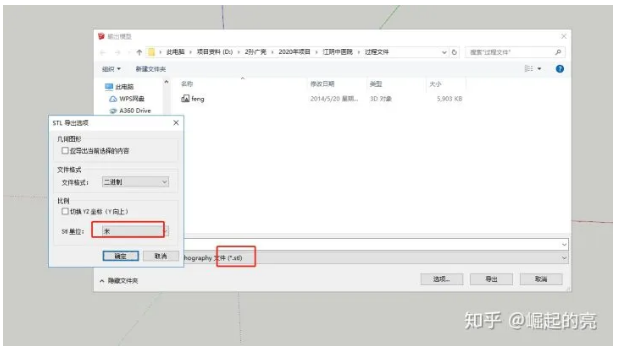

    在本项目我们选用su导出stl格式，任意保存一个临时过程文件夹（注意名字必须为纯英文，否则容易出现各种bug）

    注意：这里我们选米，后面就不用改单位了

    步骤二：导入stl模型

    我们用的是爱国版2014，打开phoenics-VR，建立一个新的case,选择Flair模块

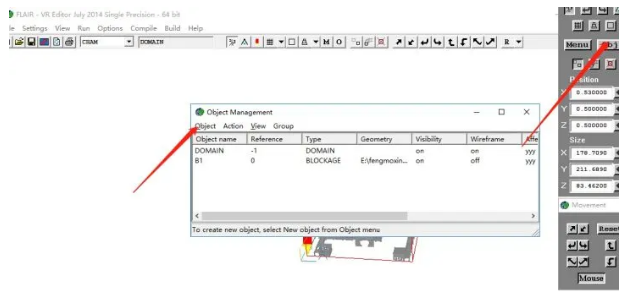

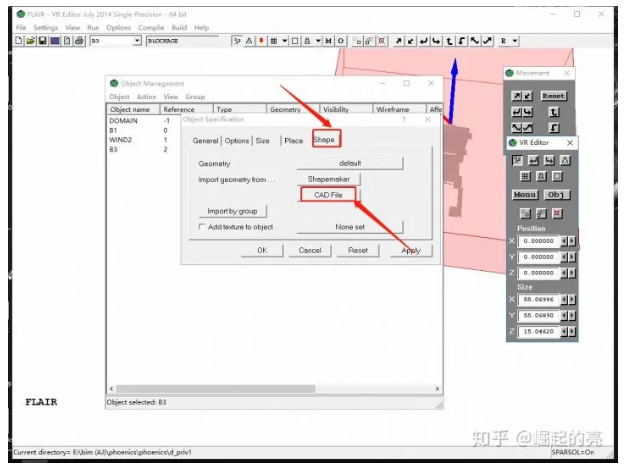

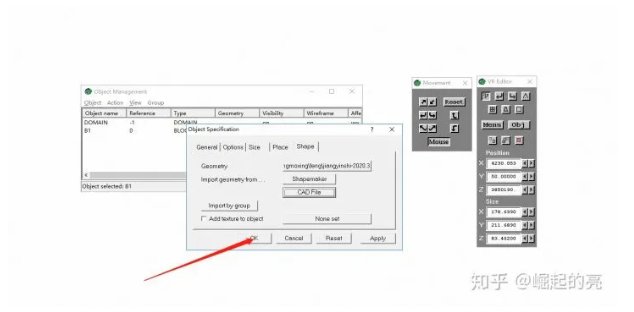

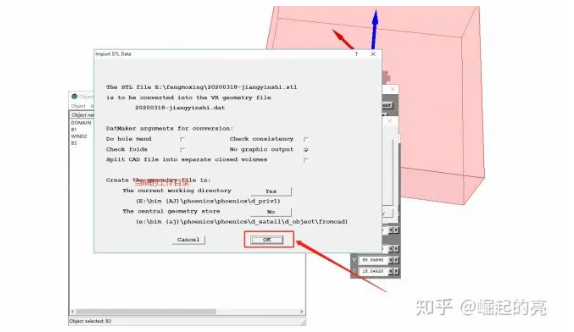

    这里我们先后点击OBJECT-NEW-NEWOBJECT

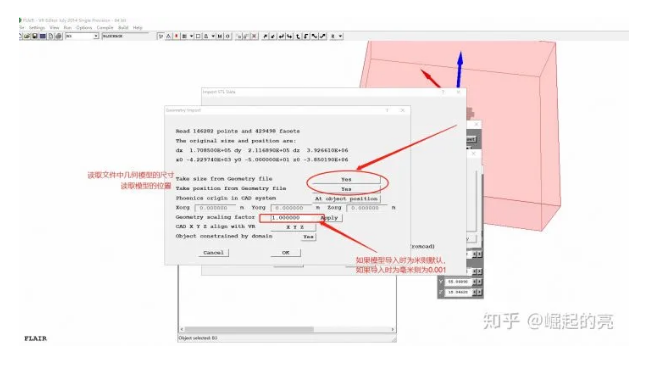

    这里我们直接默认下一步

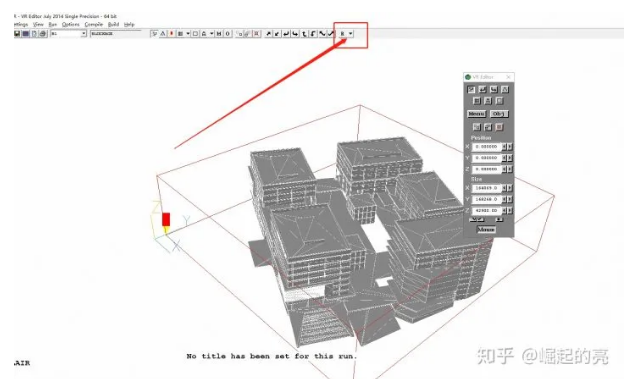

    如果模型太大或者太小，我们单击R——fitinwindow，如上图

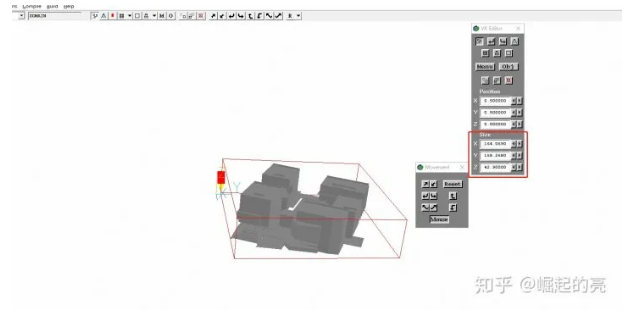

    我们可以看模型的几何尺寸（长，宽，高）是否与实际尺寸相符，这里们是刚刚42.7m刚好一致

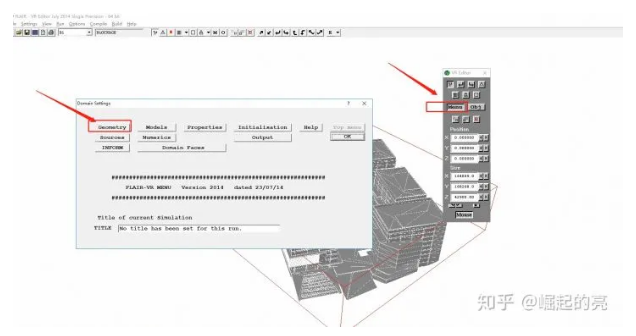

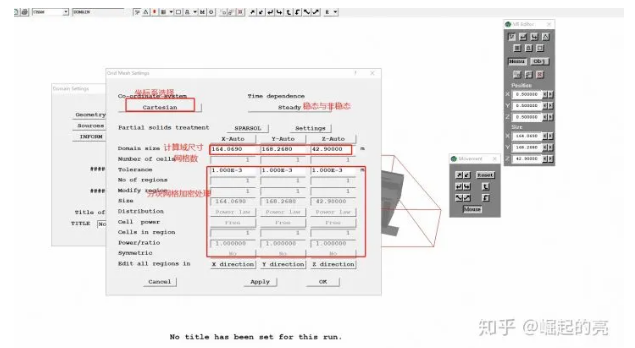

    步骤三：调整计算域、调整物体的位置。

    一般进风口边界调为模型大小的1.5倍，出风口边界调为2倍，左、右各1～1.5倍，边界高度调整为实体模型最高高度的3倍左右

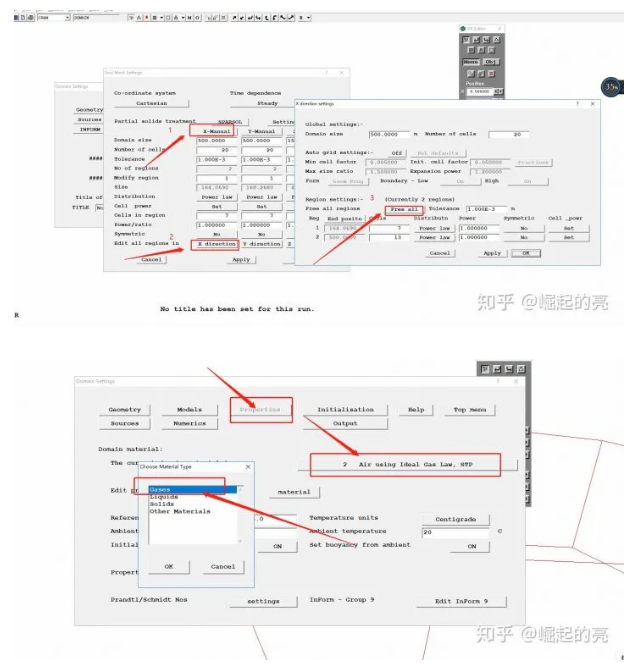

    在这里我将计算域调为500*500*150，网格划分均为手动，网格我这里设置为50*50*20

    材料和环境参数设置：材料设置为气体

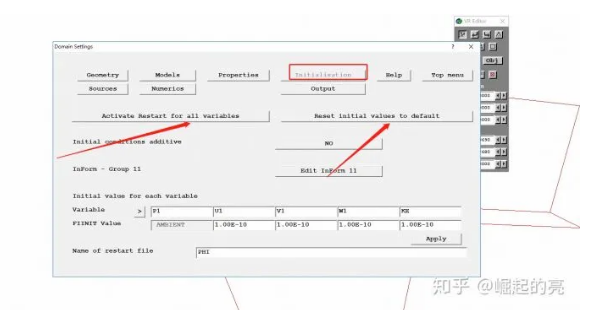

    初始化设置：ActivateRestartforallvariables：激活后将以上次计算结果为初始条件进行计算，Resetinitialvaluestodefault，重新开始计算。点击Resetinitialvaluestodefault后，单击TopMenu接受修改

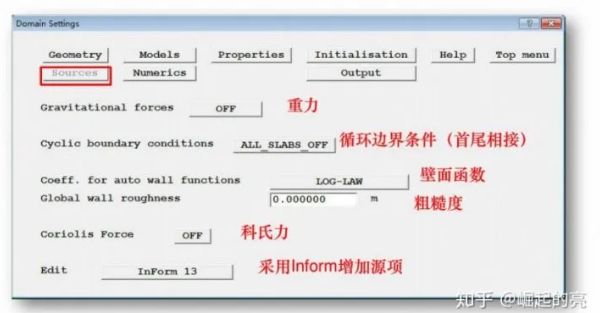

    源相设置：此处直接默认

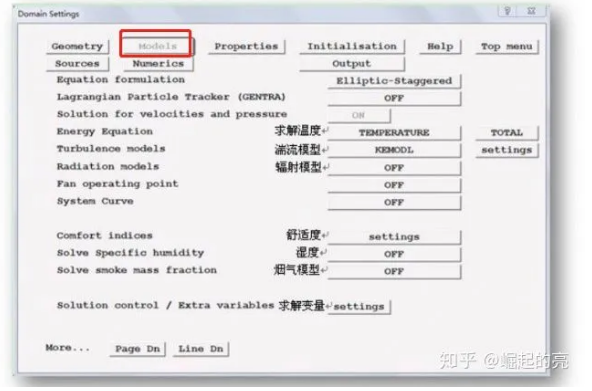

    物理模型：此处直接默认

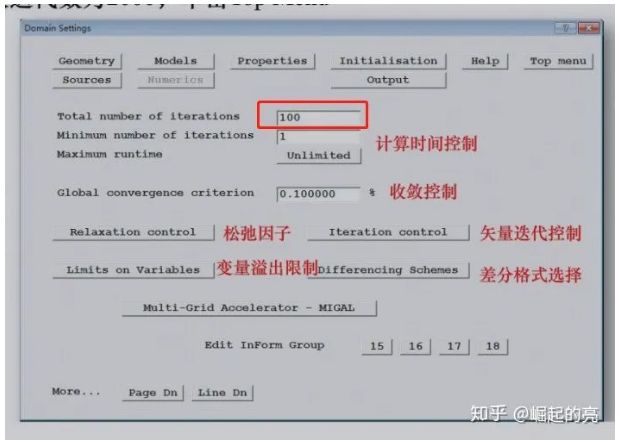

    Numerics设置：可以设置计算时间（迭代步），收敛参数，松弛因子，差分格式等。

    修改迭代数为1000，单击TopMenu

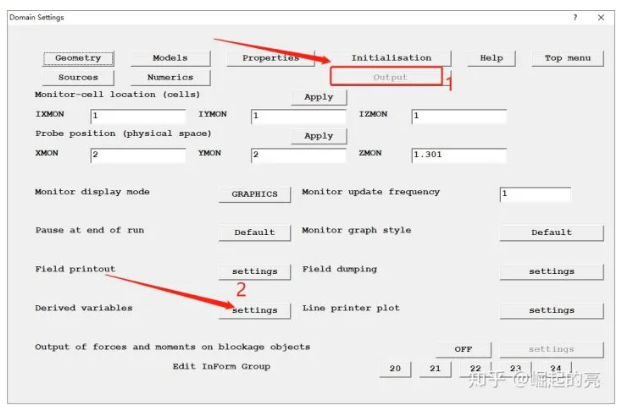

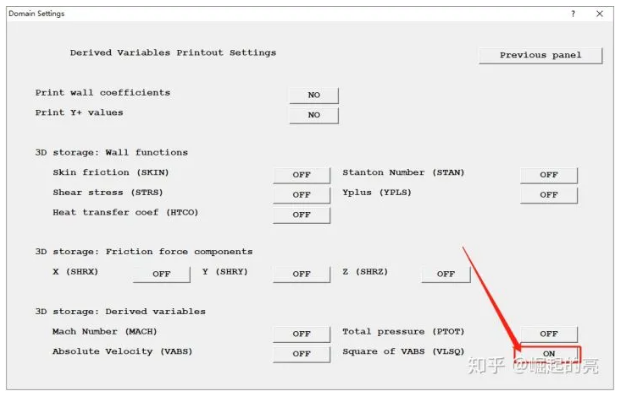

    output设置：

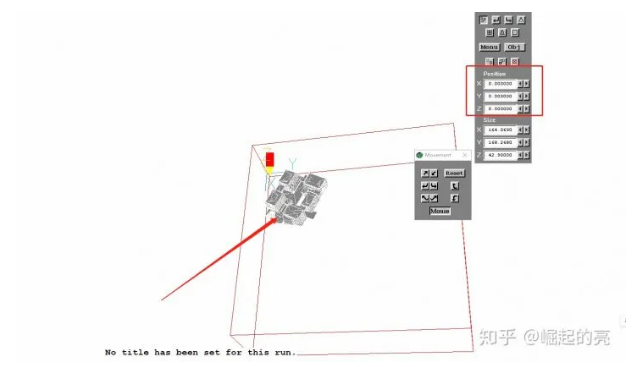

    修改好了之后我们将模型移到计算域中心

    单击物体后，我们调一下x，y值将物体移到中心位置

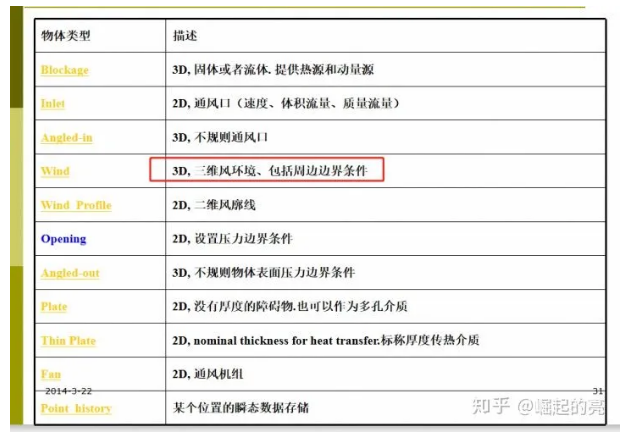

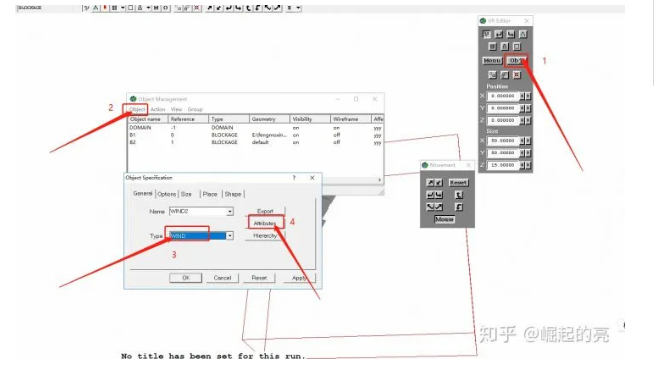

    步骤四：设置风环境

    在这里，我们做室外通风仅设置风环境，时间精力有限，我们不做一一讲解

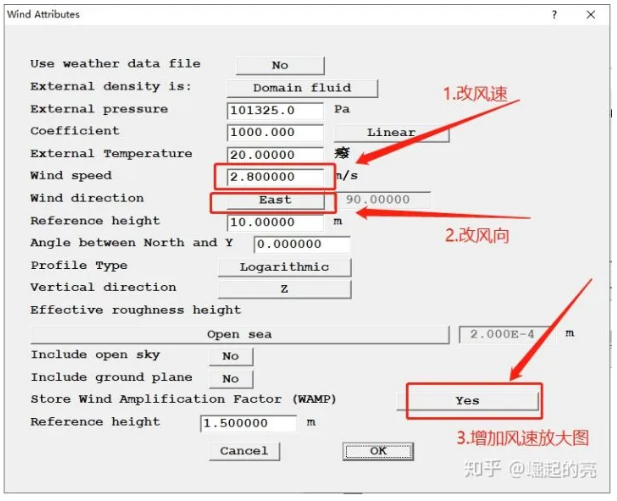

    再这里我们要着重改一下风速，风向等

    具体参数可参照当地气象数据

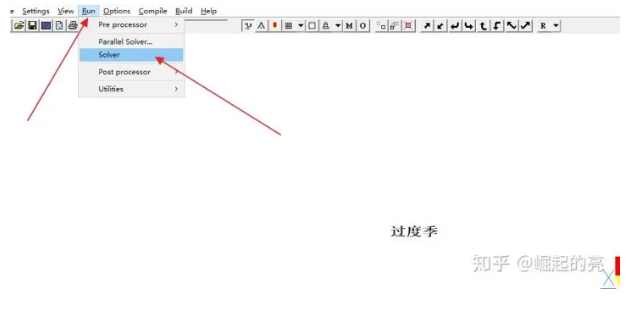

    步骤五：迭代计算——run-solver

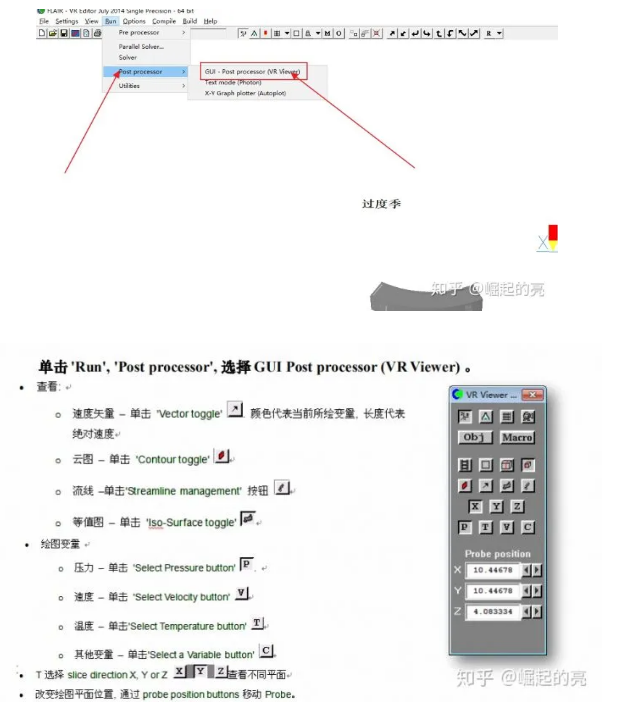

    步骤五：点击Run-Postprocessor-GUI，就可以查看分析结果

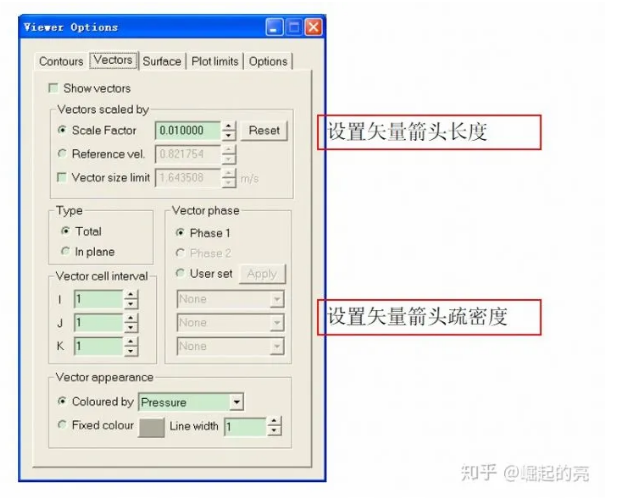

    矢量箭头

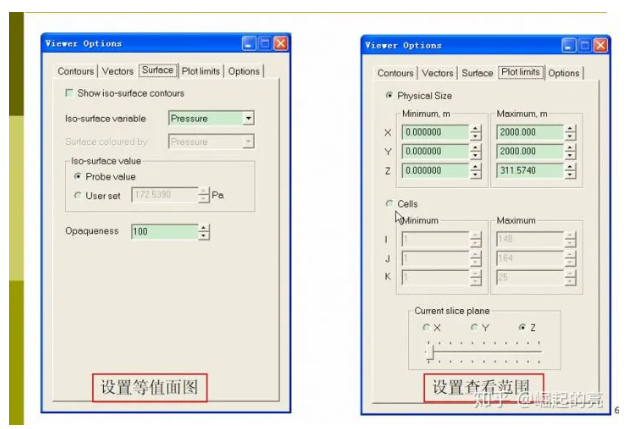

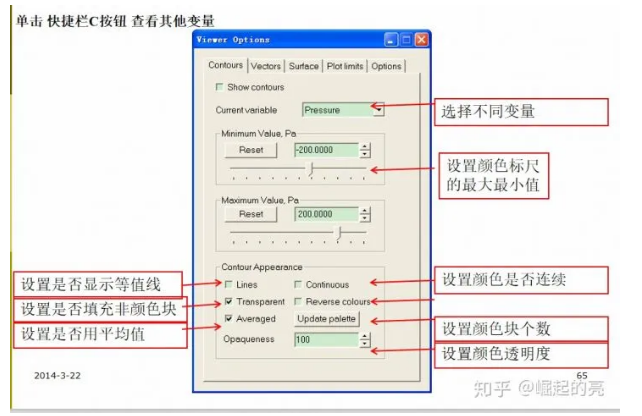

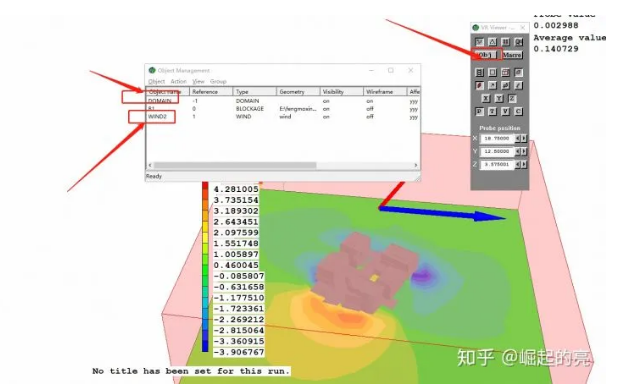

    等值面图和查看范围：

    单击模型，右键surface-contour即可

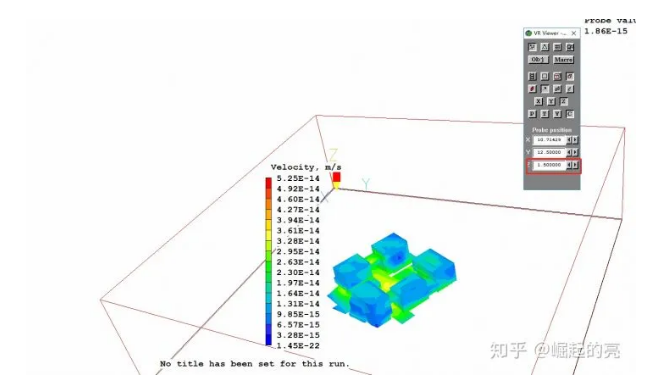

    将Z轴高度调为1.5m即可看到1.5m人行处的风压，风速等。

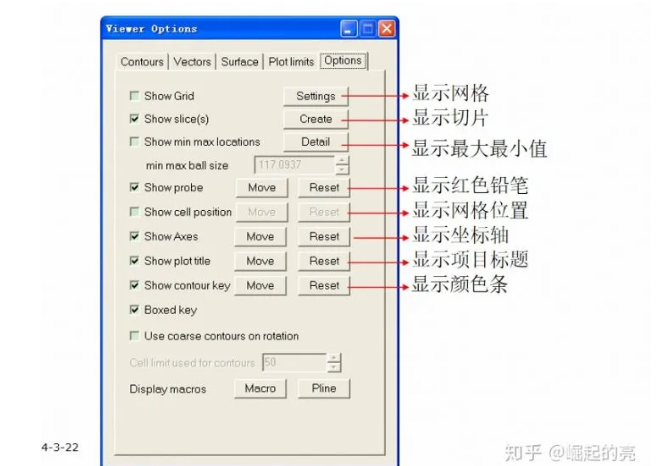

    右键hideobject即可隐藏计算域和控制外框

    下面来看看小编的成果吧

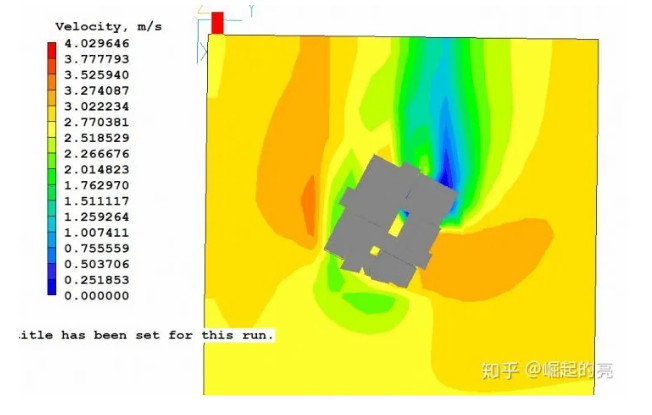

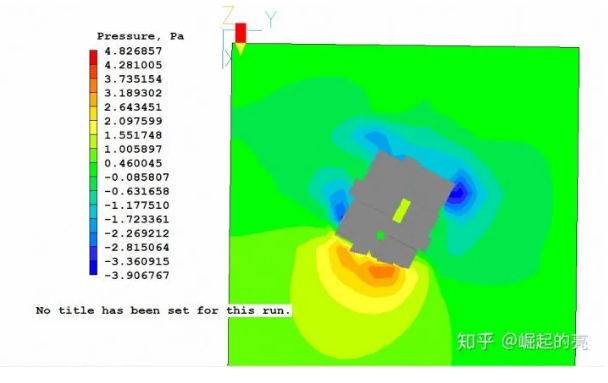

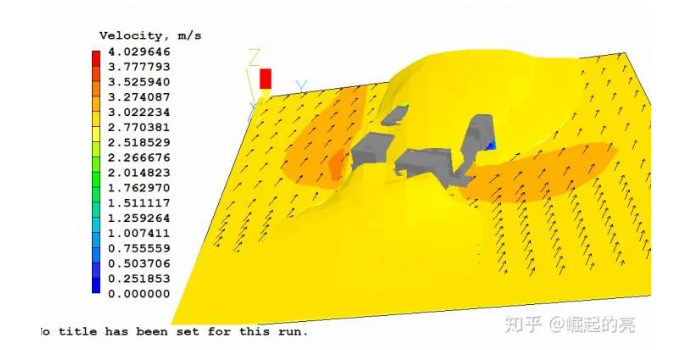

    上面为1.5m处的风速，风压的流线图，矢量图

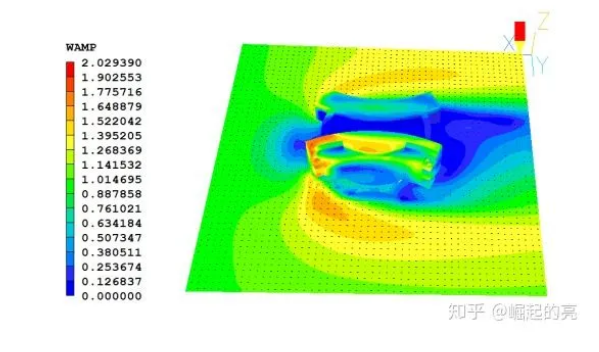

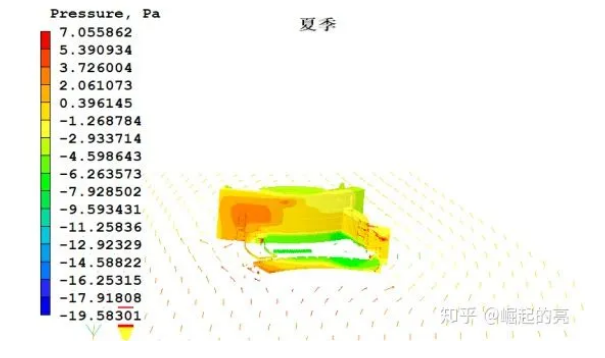

    风速放大系数，建筑外窗压力图等等

    后面就是出报告了。

    如果是绿色环评可根据《绿色建筑评价标准》GB/T50378-2019中8.2.8条评分项对建筑的室外风环境状况提出了明确的要求：

    8.2.8场地内风环境有利于室外行走、活动舒适和建筑的自然通风，评价总分值为10分，并按下列规则分别评分并累计：1在冬季典型风速和风向条件下，按下列规则分别评分并累计：1)建筑物周围人行区距地高1．5m处风速小于5m/s，户外休息区、儿童娱乐区风速小于2m/s，且室外风速放大系数小于2，得3分；2)除迎风第一排建筑外，建筑迎风面与背风面表面风压差不大于5Pa，得2分。过渡季、夏季典型风速和风向条件下，按下列规则分别评分并累计：1)场地内人活动区不出现涡旋或无风区，得3分；2)50％以上可开启外窗室内外表面的风压差大于0．5Pa，得2分。

    本报告对项目室外风环境进行了模拟分析，模拟分析夏季对建筑物周边的人行区域的风环境舒适性，自然通风条件得出以下结论：

    1冬季典型风速和风向条件下

    建筑物周围人行区风速低于5m/s，且室外风速放大系数小于2，得2分；

    除迎风第一排建筑外，建筑迎风面与背风面表面风压差超过5Pa，不得分；

    2过渡季、夏季典型风速和风向条件下：

    场地内人活动区出现无风区，得2分；

    50%以上可开启外窗室内外表面的风压差大于0.5Pa，得1分。

    自然通风：夏季室外平均风速条件下，大部分建筑前后压差基本大于2pa,

    有利于实现室内自然通风

    行人舒适性：通过夏季最多风向的平均风速进行模拟，本项目周边人行区

    域的风速均小于5m/s，且风速放大系数小于2，符合行人舒适性要求

    法规符合性：符合导则和其他相关规范的要求。

    建议：地面宜种植常绿灌木，改善小区环境
