2D CAD技术概述

在工程设计中，CAD应用系统发挥了巨大的作用，大大提高了绘图精度、工作效率和设计质量，缩短了设计周期。在工程施工中，出现了投标报价、概算预算、合同管理、网络计划、材料管理、人事工资以及财务会计等软件系统，不同程度地提高了工作效率。但是用二维的图纸表达三维的建筑，必然要将本来完整的图纸割裂成平、立、剖等多个不同侧面，引入了大量重复信息，效率低下，方案比选和管道碰撞检查也变得复杂抽象。

总的来说，二维CAD软件系统存在以下不足：

①各专业协作设计缺少一个统一的技术平台；

②2维设计禁锢了设计师的空间想象力和创造力；

③设计修改工作量巨大；

④图纸审查和细节检查复杂抽象；

⑤项目各参与方缺少信息交流平台，存在信息断层。

这些问题严重阻碍了我国建筑设计以及项目管理水平的整体提升。

BIM相对2DCAD的革新

BIM是数字化数据库的设计模式，即以数据库的方式来替代传统的图纸模式。这样，能够使建设工程中的信息快捷、准确地查询、删除、更新和保存。

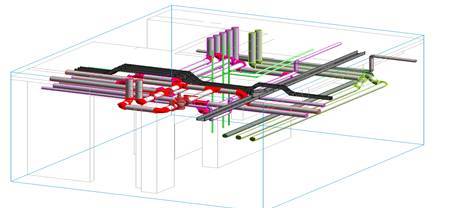

BIM提供项目参与方三维的信息共享平台，促进更有效的互动。在传统方式上非专业人员想更全面了解设计理念是非常困难的，这就造成实际存在的信息断层。三维的BIM模型表达形式更直观、易读，连接了传统模式上分散的设计成果。降低了非专业人士对项目的理解难度，提升了不同专业间、不同参与方对项目的协同能力，同时提高设计精度。

BIM可实现建筑项目全寿命周期的信息构建。传统的设计过程一般是设计师构思一个三维的空间，再用二维的平、立、剖面图表达出来，最后由实施人员根据不同的二维图纸将设计还原成三维实体空间。多次转换中间就存在很多信息的丢失，常常呈现出的建筑和最初的构思差别很大。而BIM创建和实际建筑一致的三维模型，各项目参与方基于同一模型进行信息沟通，可实现建设项目全寿命期中动态的高效的信息创建、管理和共享。

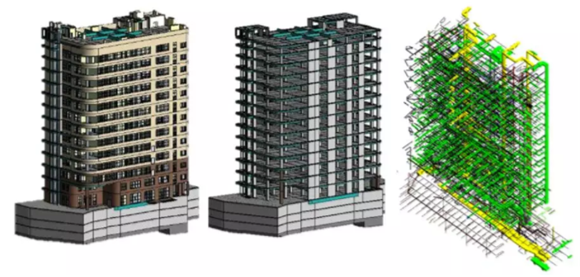

BIM能够为建设项目全寿命期各参与方提供相应的分布式模型。例如，设计模型——建筑、结构、水暖电和土木/基础设施，施工模型——将设计模型细分为施工步骤，施工进度（四维）模型——将工程细分结构与模型中的项目要素联系起来。

基于上述优点，BIM从而帮助建筑业来实现数字化设计、数字化项目管理以及数字化制造的梦想。

相对传统3D CAAD（Computer Aided Architectural Design）的优势

随着信息化的推广，越来越多三维建模和渲染软件应用于建筑行业，如3DMAX、3DstudioVIT、Form乙等。通过这类软件可以创建表面赋含材质、颜色以及光学效果的逼真建筑效果图，但是这些3D模型仅仅是简单的几何体的组合，其中无法包含特定建筑构件的属性，例如构件特征、门窗参数等。只能用来推敲设计的外观和空间布置等，无法进行协助分析各个方面的建筑性能，也无法作为协同设计和协同管理的平台。

而基于 BIM 技术的应用系统可以创建出包含大量真实建筑信息的虚拟建筑模型。 其中包含了建筑构造、工艺和建筑材料等建造一个建筑所需要的所有组成部分。它是一个囊括建筑所有信息的综合数据库，这个数据库不仅可以用于建筑设计，还可以用于建筑性能分析、结构设计、设备管理等，可以在整个建筑业中发挥作用，管理建筑全寿命周期的所有信息。
