项目地点：东阳市

    项目类型：公建

    建筑面积：10291.11平方米

    建筑内容：本工程为体育类项目，建筑功能包括了游泳馆、羽毛球馆、附属用房、停车场、设备用房、泳池等。

    项目难点

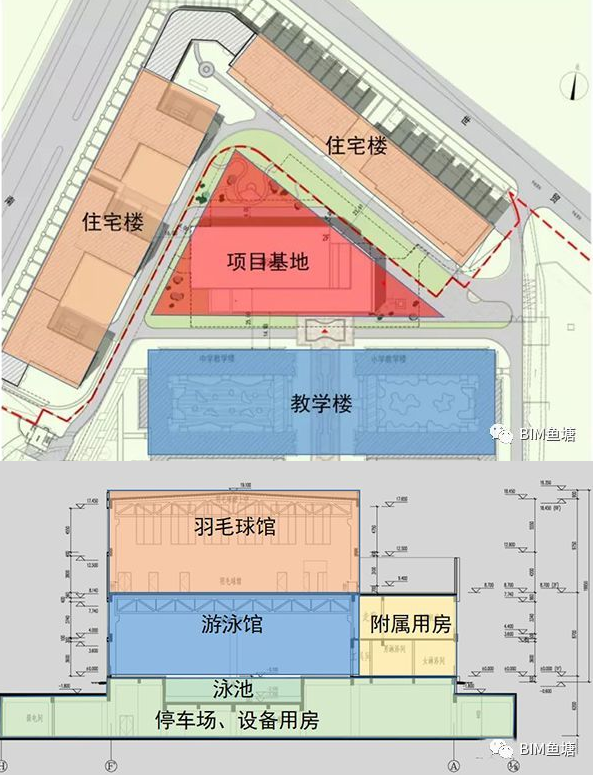

    该项目为扩建工程，南面为教学楼，东北和西北方向各有一幢住宅楼，场地形状为不规则三角形。游泳馆和羽毛球馆均为大跨度空间，采用桁架结构。从剖面上看，首层层高为8.7m,二层层高为9.7m，地下室层高为6.2m，局部夹层为泳池，设备专业管线布置复杂。

    实施目标

    通过利用BIM技术，使设计方案表达更加直观，设计更加合理，各专业协调避免图纸多次修改信息不对称的问题，提升图纸质量，通过设计降低后期施工成本。

    BIM应用

    方案比选：

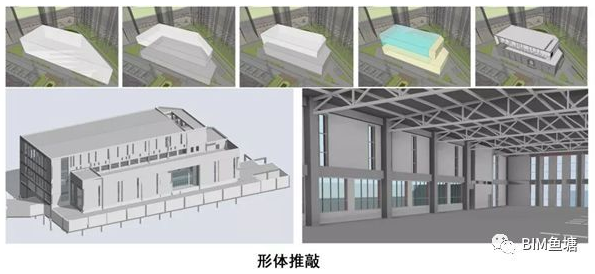

    由建筑专业作为龙头专业，利用体块对建筑造型进行推敲，对方案可行性进行论证，选出最优方案。

    内部空间优化：

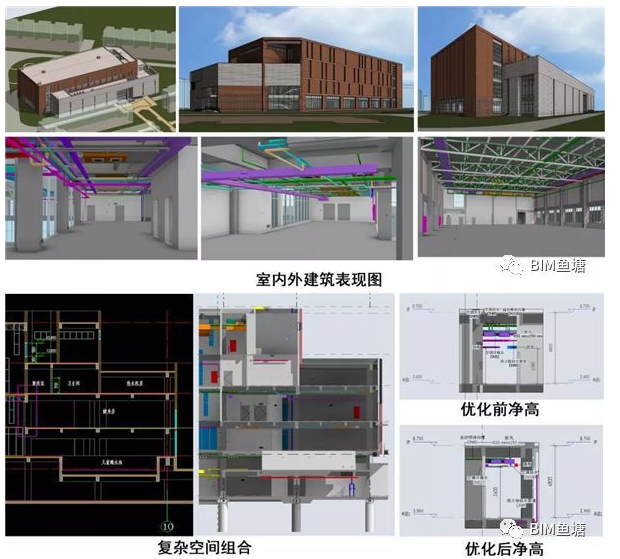

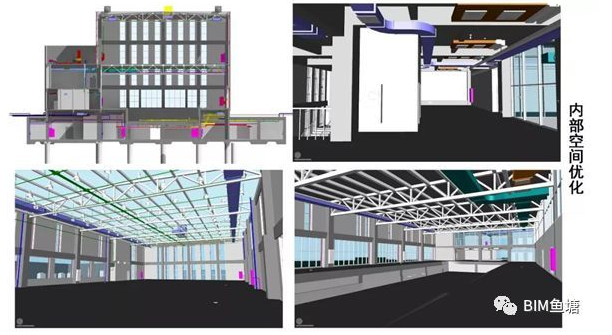

    针对各功能房间的布置要求，对流线、净高进行合理分析。本项目地上大跨度空间采用桁架结构，机电管线与桁架穿插复杂，通过BIM技术，可以很便捷的处理此类碰撞问题。建筑、结构、机电三个专业的协调，使建筑大空间、小空间满足设计的最低要求，降低建造成本。

    可视化设计：

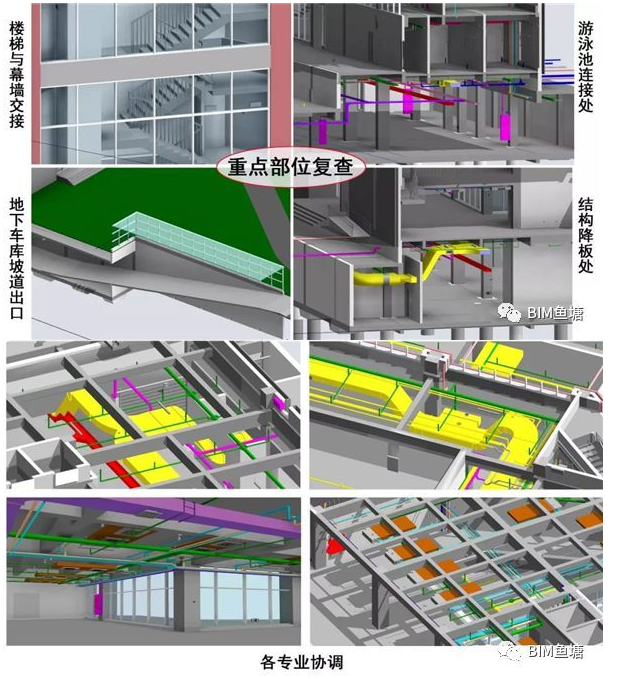

    BIM的使用从方案延续到施工图设计。对内部分割进行细化，对立面进行优化设计，使用模型旋转角度、漫游可时时查看整体效果及内部空间设计，可有效提高业主方与设计方的沟通探讨，也有利于后期给施工单位进行交底。通过模型对重点部位进行复查，例如复杂空间的组合、内部空间净高优化、幕墙与楼梯相交是否美观等等。

    各专业协同：

    建筑、结构、机电专业通过模型的碰撞检查，出具碰撞检查报告，从设计源头解决不合理布置；各专业任何一方对图纸的修改，有效传递给其他专业，信息传递少遗漏可提升图纸质量，为后期施工节约成本。

    成果出图：

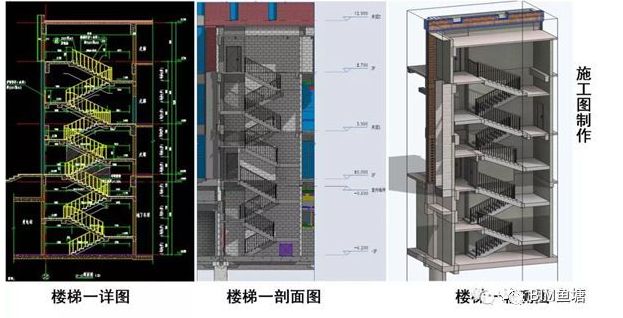

    在传统CAD的图纸基础上，提供三维图纸，方便施工单位的理解，有助于图纸的交底。由暂时还未有一款适合所有专业的出图的三维软件，且revit出图还未符合现行制图标准。调整revit所出的二维图纸，还需投入大量的人力和时间。目前通过三维模型仅局部出图纸。
