项目概况

    德州至上饶国家高速公路合肥至枞阳段路线走向合枞高速地处安徽省中南部，整体呈南北走势，分别经过肥西县、六安市金安区、舒城县、桐城市和枞阳县，地理上分别经过江淮波状平原（肥西县）、舒城冲积平原、大别山区和沿江丘陵平原（桐城市、枞阳县），自北向南与合六高速、合安高速和北沿江高速交叉。项目建设期工期为3年，2018年12月31日至2021年12月31日。初步设计概算104.59亿元，其中建安工程费78.66亿元，设备及工器具购置费1.32亿元，工程建设其他费19.65亿元，预备费4.77亿元。

    应用模块：

    工作交流，质量管理，工序报工，物料管理，设计施工图，安全检查

    应用详解

    01、工作交流

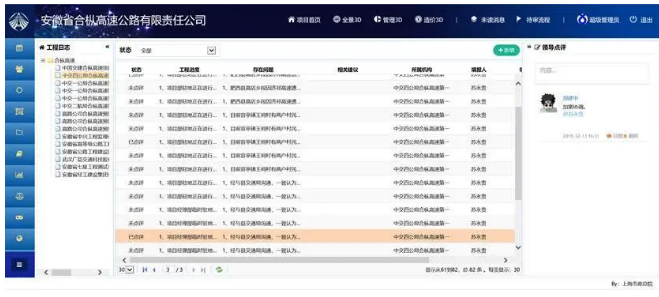

    ①工程日志

    各参建方的项目管理者每天将当天的工作情况进行在线登记，由业主单位管理者在线查看并可以进行点评讨论，方便业主单位对参建各方当天的工程建设动态进行总体把控。

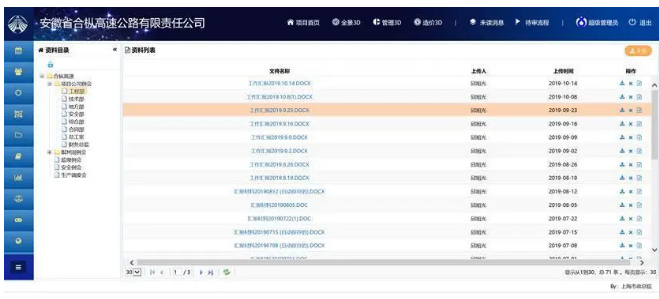

    ②例会资料

    在项目管理中，将每次例会的原始资料可以按照不同部门或者例会主题进行分类存储，方便在进行汇报时可以直接打开查阅；并且也可以根据目录分类进行授权查看，保证各部门的会议资料的独立性。

    02、质量管理

    ①工程划分

    根据工程项目的类型和工程图纸，建立工程的分部分项划分（PBS），并以PBS作为质量管理的对象。

    在项目使用前期首先根据工程图纸把左侧分部分项目录建立起来，然后根据根据现场施工情况，实时的进行进来检验批，这样即可减轻项目前期工作，同时也可以根据项目变化，对检验批进行实时的调整，减少使用过程中的改动。

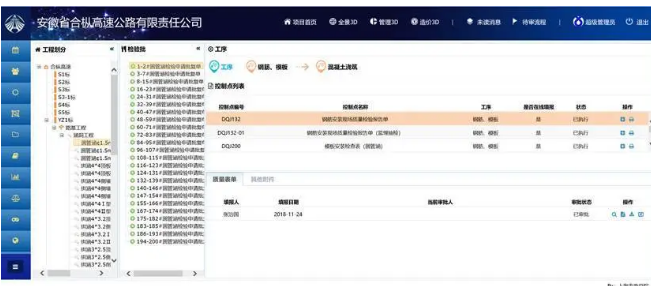

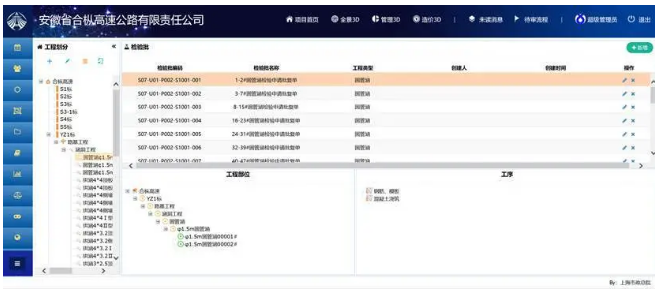

    ②检验批管控

    在建立检验批时，需要选择对应的检验批的模型信息，根据选择的模型部位，平台会自动把检验批需要的资料表单名称及工序建立出来、然后根据提示要求进行完成对应的表单信息即可。

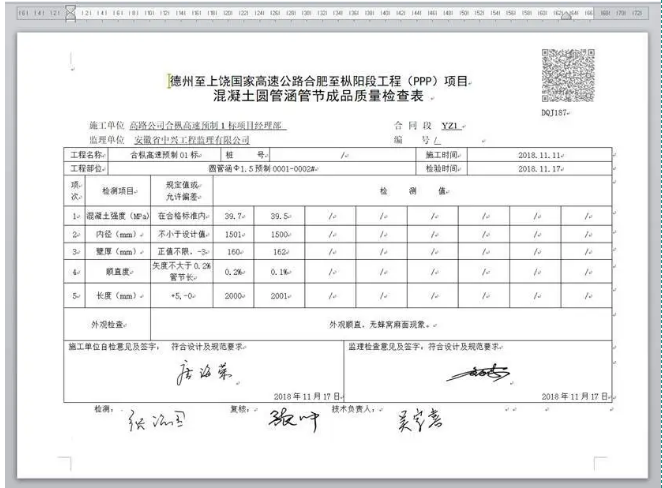

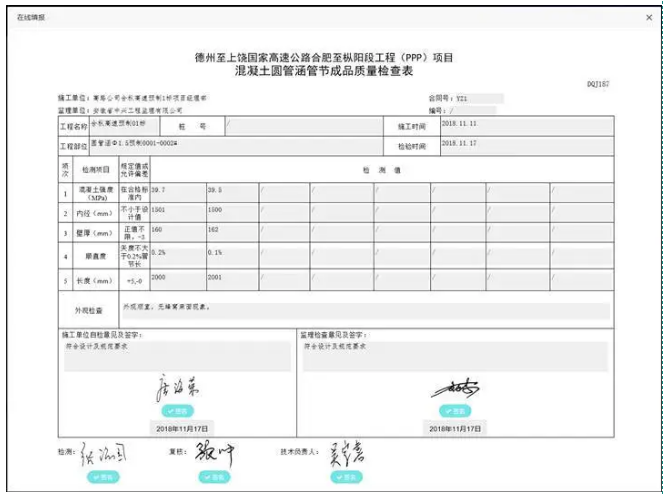

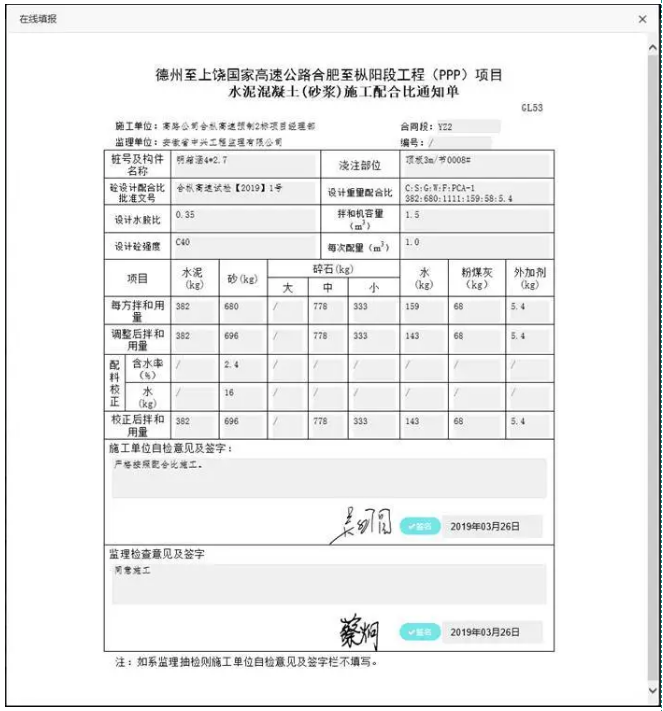

    ③表单在线填报

    表单在进行填报时，分为线上填报和非线上填报两种形式，其中非在线填报的主要是指不具备线上填写条件的表单（比如记录表），主要采用线下填写完成后对应位置上传；线上填报表单则是可以将表单信息在线就可以录入填写，并且可以进行线上审批签名，审批完成的表单可以以word格式进行下载。

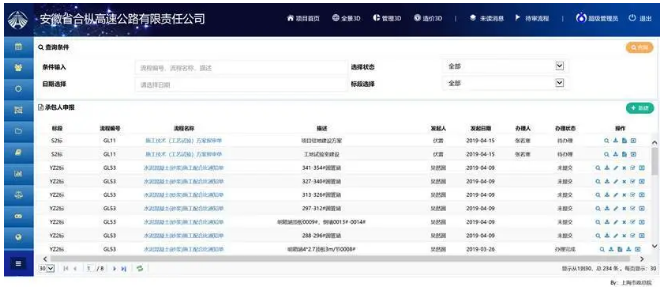

    ④承包人申报

    在工程施工中，承包人需要对工程中出现的问题进行申报时，可以直接在线进行申报，其他参与单位进行在线签字审批，审批完成亦可以对申报表单进行下载使用。

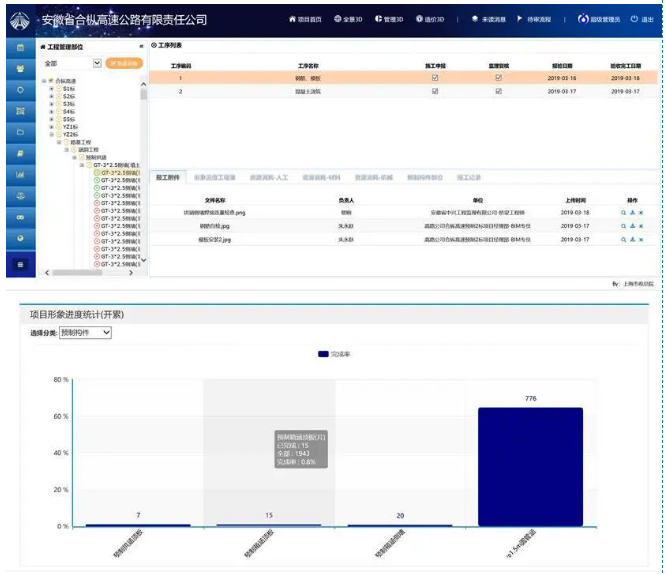

    03、工序报工

    工序报工分为开工确认和工序报验两个步骤，在施工过程中，进行每道工序施工时，工序的开始时间和完成时间都需要在平台上进行开工确认和工序报验，用来登记工序的时间节点，同时工序报验是需要现场监理人员复核；在报工时还可以进行形象量等数据的采集，方便对项目数据进行统计分析。

    04、物料管理

    将现场的物料从进场登记、进场报验、出场消耗进行过程登记，实时掌握现场物料的进出场情况，确保施工现场物料供需保障。

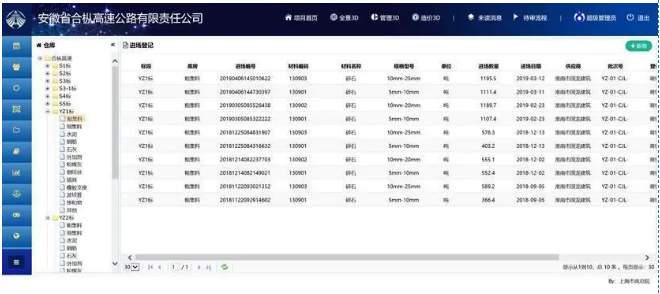

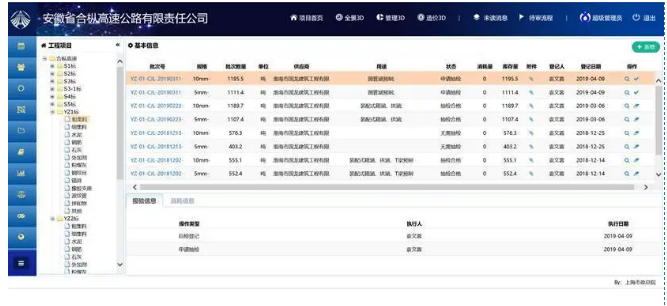

    ①进场登记

    首先对要进场的材料进行分类建立目录，每次物料进场时，都需要先进场登记，然后才能进行进场报验。

    ②进场报验

    在物料进场时，根据要求需要进行进场报验，来确认材料的是否符合使用标准，平台上已经将报验的流程预先设置好，登记物料过后可以按照页面操作提示操作，所有申报、抽检、试验、确认等参与人员都在线上进行操作，即可完成完成整个报验流程；当物料报验完成后会自动进行入库存储，进行消耗登记。

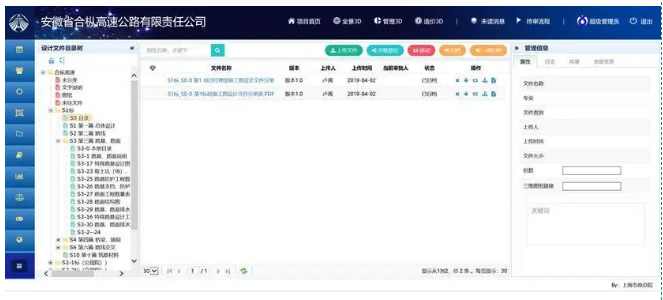

    05、设计施工图

    工程项目的的设计图纸，利用平台系统进行资料管理，建立多级文件夹进行分类，并且可以根据图纸部位和模型构件进行关联，之后可在PC端和移动端进行快速查找和浏览。

    右侧目录在进行多级文件夹分类时，同时可以对文件夹的不可见性进行设置，并且也可以对上传的文件进行单一的权限设定；根据权限的设定保证了各单位在使用过程中的保密性，同时也实现了数据的共享性。设计图纸随着施工的进行，进行的图纸变更，可以直接在平台上进行版本的管理，同时形式一个版本更新的记录，方便后期追踪查询。

    06、安全检查

    在工程模型建设过程中，业主单位、监理单位或其他监管单位会定期、不定期的对项目组织进行安全生产检查，并对检查过程中发现的问题通过整改单的形式下发给施工方，由施工组织进行问题的整改并报相关部门复查。平台基于这一套PDCA安全检查流程，将各个环节参数化、信息化，方便对各个环节进行跟踪、督导，直至问题的闭环处理。

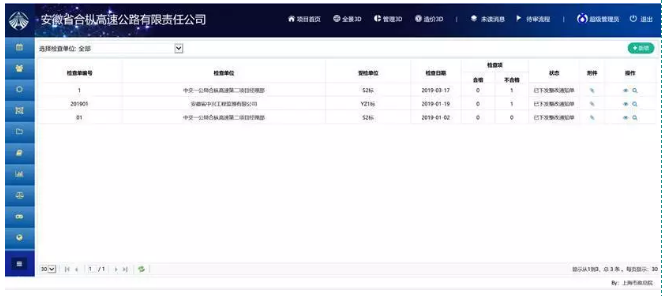

    ①安全检查单

    在建设过程中，对施工现场进行安全生产检查的内容进行登记，并可以将不合格项形成整改整改通知单进行下发。

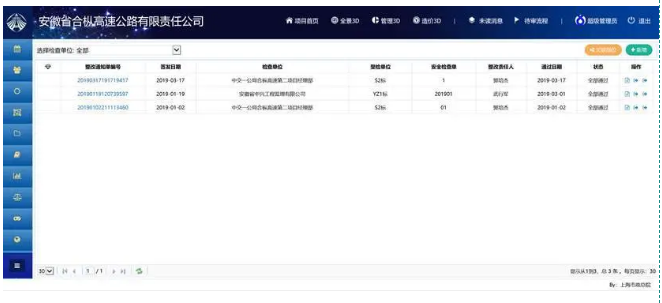

    ②安全整改通知

    显示由安全检查单直接下发而来的整改通知单以及项目相关参建单位在施工现场发现的安全问题直接下发的整改通知单信息，进行在此处可以根据整改责任人整改回复的信息进行审批。

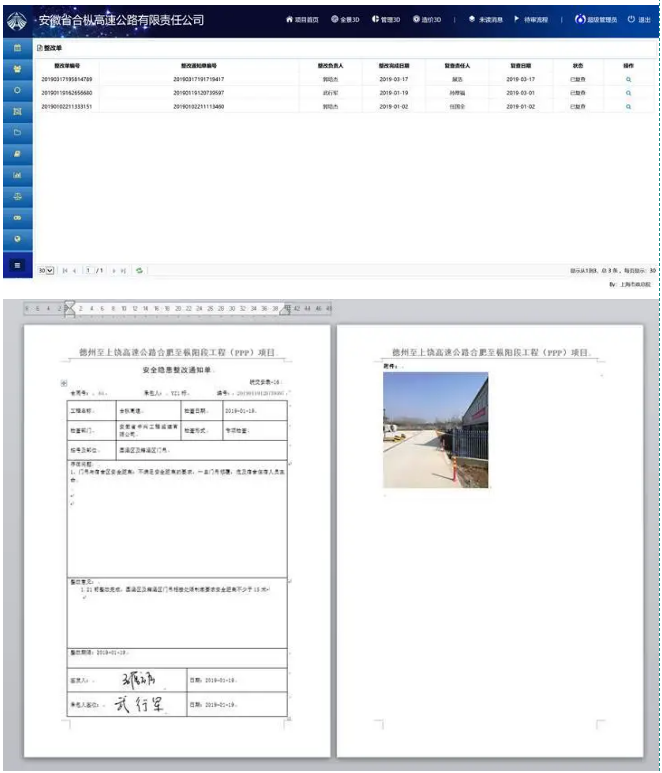

    ③安全整改回复

    由整改通知单下发后的信息会在这里自动登记出来，由整改责任人在此处进行整改信息回复。整改通知和整改回复形成了一个往来的信息数据集成，并且审批通过的整改单可以形成word文件进行下载。
