BIM深化设计怎么做？BIM深化设计应用点有哪些？
1、建筑施工中的现浇混凝土结构、预制装配式混凝土结构、钢结构、机电、幕墙、装饰装修等深化设计工作宜应用BlM技术。
2、现浇混凝土结构中的二次结构设计、预留孔洞设计、节点设计、预埋件设计等工作宜应用BIM技术。
3、预制装配式混凝土结构中的预制构件平面布置、拆分、设计，以及节点设计等工作宜应用BIM技术。
4、机电深化设计中的专业协调、管线综合、参数复核、支吊架设计、机电末端和预留预埋定位等工作宜应用BIM技术。
5、钢结构深化设计中的节点设计、预留孔洞、预埋件设计、专业协调等工作宜应用BIM技术。
6、在现浇混凝土结构深化设计BlM应用中，可基于施工图设计模型和施工图创建土建深化设计模型，完成二次结构设计、预留孔洞设计、节点设计、预埋件设计等设计任务，输出工程量清单、深化设计图等。

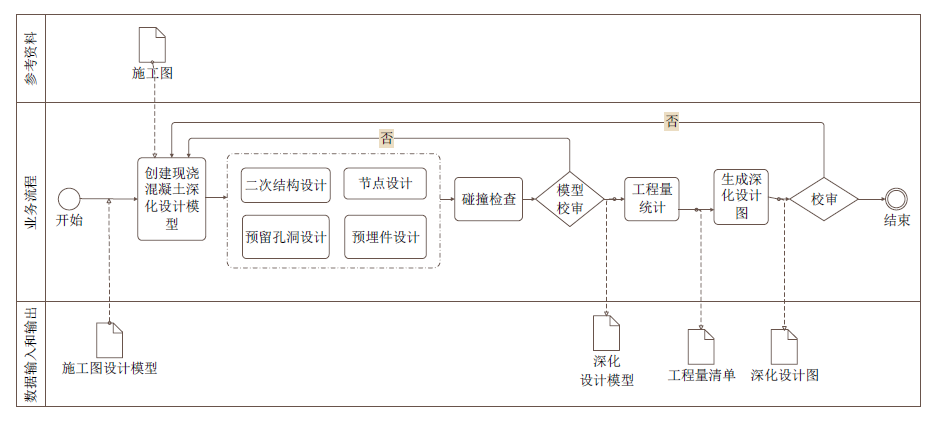

现浇混凝土深化设计BIM典型应用流程

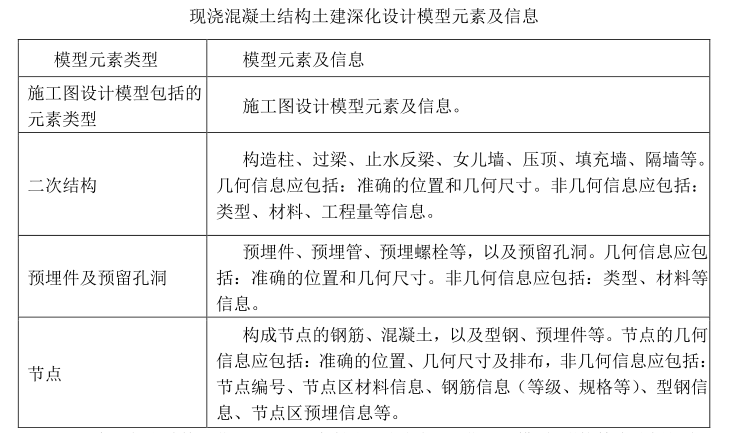

7、现浇混凝土结构深化设计模型除应包括施工图设计模型元素外，还应包括二次结构、预埋件和预留孔洞、节点等类型的模型元素，其内容宜符合下表规定。
8、现浇混凝土结构深化设计BIM交付成果宜包括：深化设计模型、碰撞检查分析报告、工程量清单、深化设计图等。
9、机电深化设计中的专业协调、管线综合、参数复核、支吊架设计、机电末端和预留预埋定位等工作宜应用BIM技术。
10、在机电深化设计BlM应用中，可基于施工图设计模型或建筑、结构和机电专业设计文件创建机电深化设计模型，完成机电多专业模型综合，校核系统合理性，输出工程量清单、机电管线综合图、机电专业施工深化图和相关专业配合条件图等。

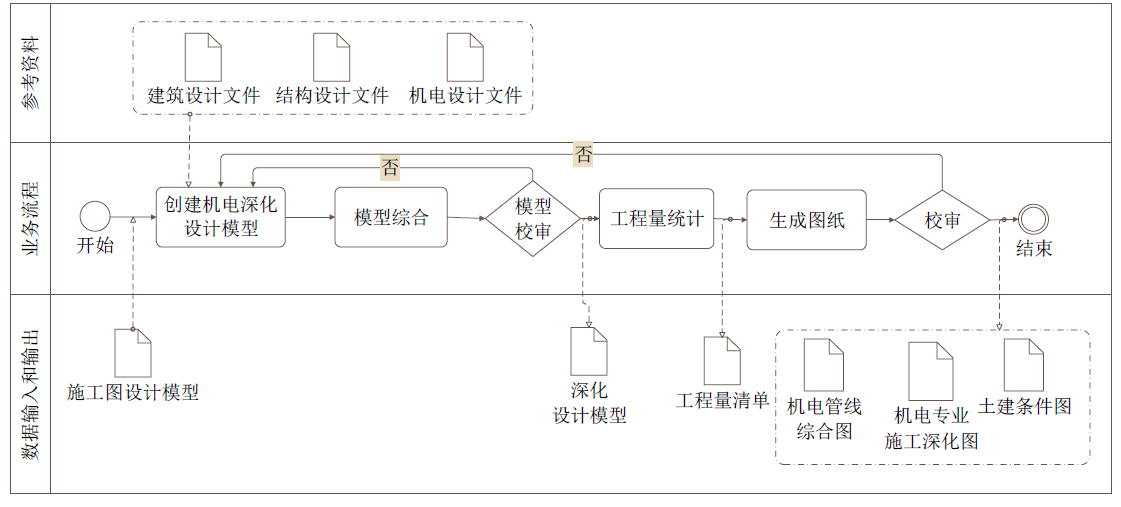

机电深化设计BIM典型应用示意

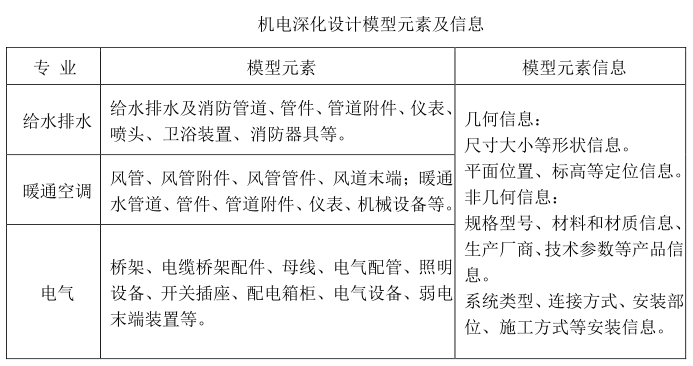

11、机电深化设计模型元素宜在施工图设计模型元素基础上，有具体的尺寸、标高、定位和形状，并应补充必要的专业信息和产品信息，其内容宜符合下表规定。
