继迪拜、巴哈马之后，世界上第三座、中国首座亚特兰蒂斯度假酒店——三亚亚特兰蒂斯酒店盛大封顶。2015年3月，中国建筑一局（集团）有限公司与上海鲁班软件股份有限公司签约BIM战略合作，以三亚亚特兰蒂期酒店项目试点鲁班BIM技术和服务。226米高的酒店塔楼封顶预示着“梦境国度”即将成真，然而在这一步步的建设过程中，中建一局一公司亚特兰蒂斯酒店项目充分运用了鲁班BIM技术，完美实现了技术创效、科技领先的施工全过程应用。

    目前，借助鲁班BIM技术，中建一局一公司三亚亚特兰蒂斯酒店项目一期已荣获诸多奖项：

    中建协BIM竟赛三等奖；

    第五届“龙图杯”全国BIM大赛三等奖；

    中建一局集团第四届“先锋杯”BIM技术综合应用竞赛；

    诸多奖项的背后，BIM技术是如何发挥它的最大价值的呢？跟随小编一起来看看从中建一局流出的BIM成果汇报吧！

    一、项目介绍

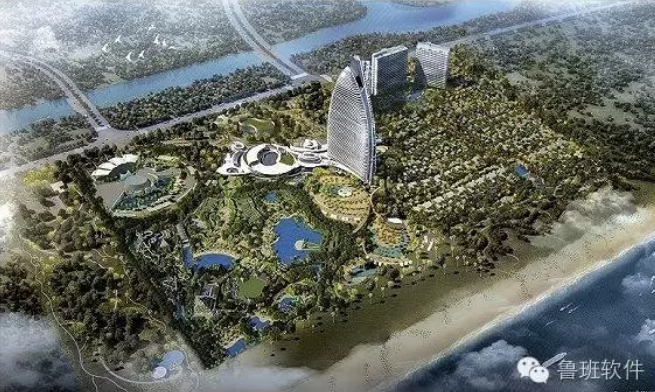

    亚特兰蒂斯酒店项目是一站式休闲度假酒店；是世界上第三座、中国第一座亚特兰蒂斯。项目集合了七星级酒店、海洋公园、娱乐、购物、特色美食、演艺、国际会展及特色海洋文化、丰富的海洋乐园体验于一体。主要建设内容包括海洋水族馆、水上冒险乐园、海底隧道、海豚保护研究中心；项目用地面积290039㎡，酒店区域建筑面积约为245113㎡。

    二、案例展示

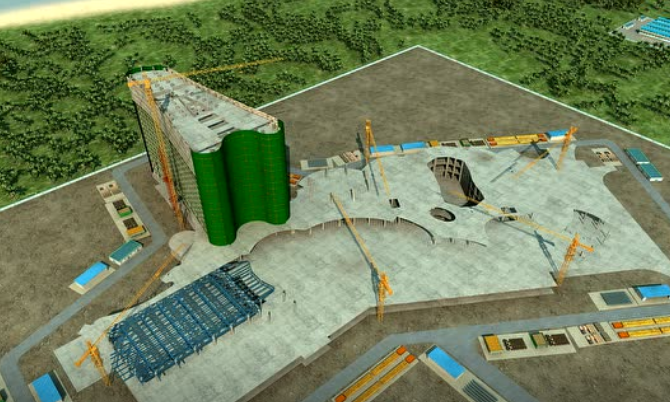

    施工前期：通过运用BIM技术，确定了项目对本工程的整体施工部署，使项目人员更加直观的对本工程特点有了初步认识。

    施工过程中：通过运用BIM技术，分析施工重难点，高效高质解决了施工过程中的重点难点，辅助提高了项目管理水平，实现技术创效。

    三、主要应用

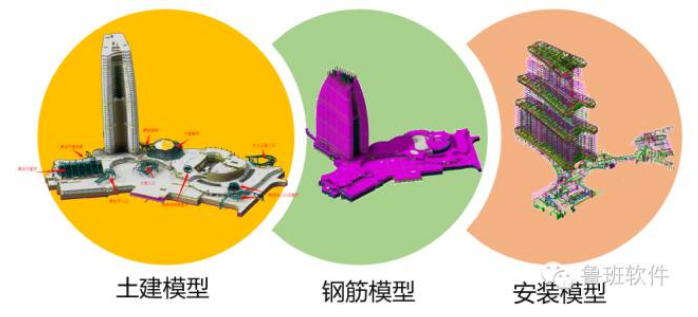

    1.模型建立

    2.BIM应用的主要成果

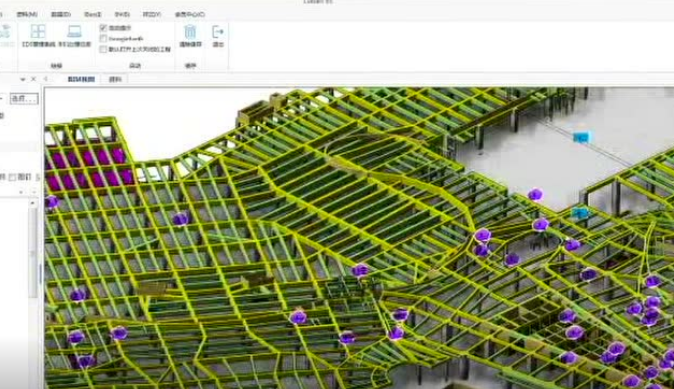

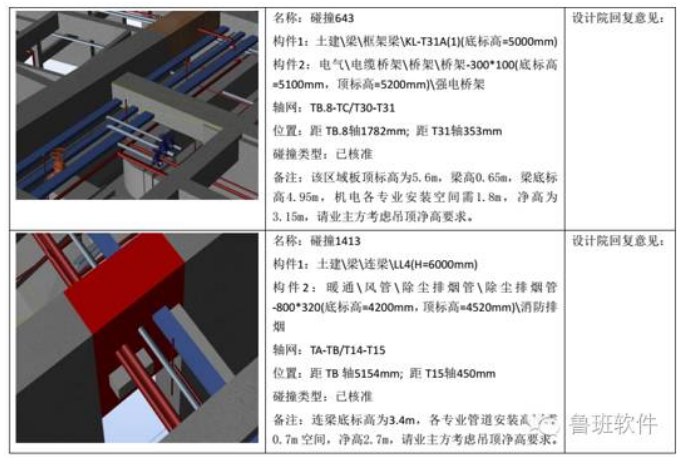

    ①BIM碰撞检查

    通过鲁班BIM多专业集成应用平台，合并机电+土建专业BIM模型，并进行碰撞检查，查找碰撞节点，提前发现设计问题，为沟通和管线综合排布提供依据。

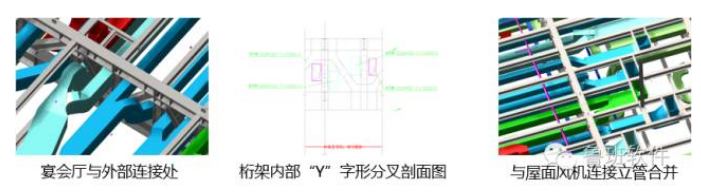

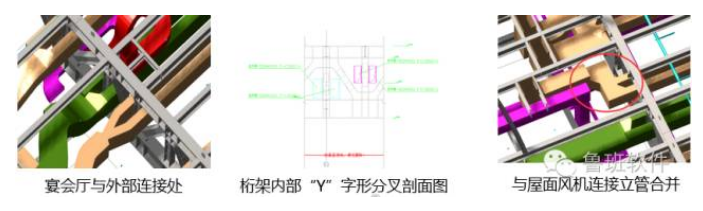

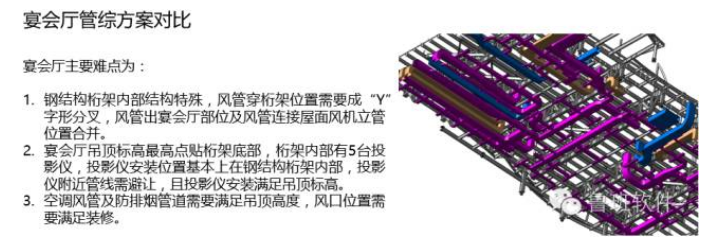

    ②BIM管线综合

    方案一：

    优点：连接屋面风机的立管位于两根分叉风管的中间，连接部位比较好处理，可直接用Y型三通（裤型三通）进行连接。

    缺点：施工难度较大，分叉部位两根管道分别处于不同的高度，且落差较大，施工难度较大。

    方案二：

    优点：桁架内部分叉风管位于同一平面，Y型三通施工难度较小。

    缺点：合并后与立管位置偏移严重，产生弯头较多，对风量风速影响严重，需增设静压箱，这样一来增加大量成本。经过沟通会审后，确定采用方案一，降本增效。

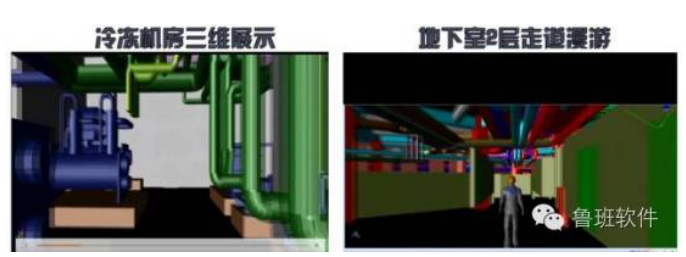

    ③机电可视化漫游

    通过漫游快速查看现场管线走向排布情况及设备位置。

    ④模型维护

    根据变更不断进行模型维护工作。

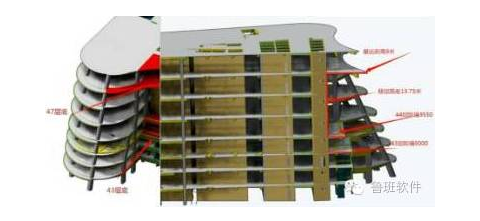

    ⑤悬挑脚手架深化设计

    本工程塔楼47F楼板外接，需在43层搭设17.5米脚手架。利用鲁班软件完成悬挑脚手架可视化建模，验证方案的可行性，然后将底部悬挑工字钢在Ｍidas软件中进行受力和变形分析。

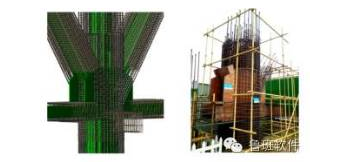

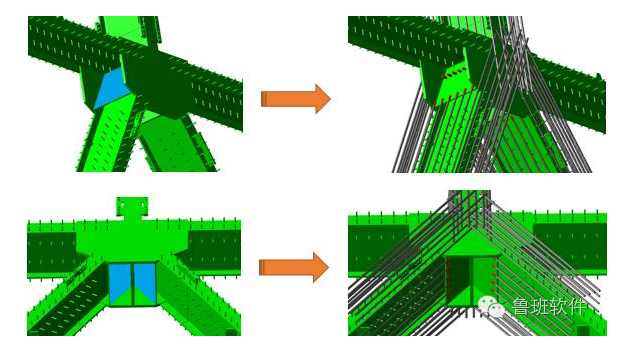

    ⑥转换层桁架深化设计

    以下弦杆节点板为例，此节点处有120个钢筋渡头需要焊接，钢筋排布密集，该如何合理安排钢筋的焊接顺序，钢筋碰撞问题？传统的CAD二维图纸已经难以满足深化设计要求。

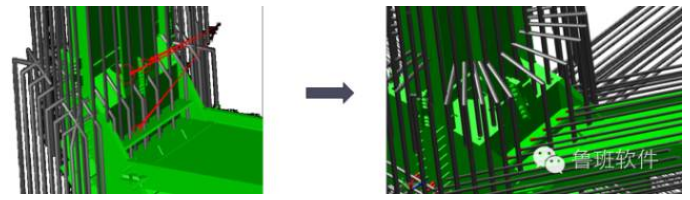

    通过多专业三维模型的整合对钢结构进行深化设计。设计优化后将梁、柱纵筋与钢柱连接方式改为连接板连接，避免了在钢骨上开孔，提高钢构的稳定性，方便钢筋焊接。发现柱变截面位置不合理，导致上层柱纵筋无法锚固；通过提高柱变截面高度，满足上层柱纵筋直锚。

    设计柱变截面位置在钢结构大板位置，导致该柱纵筋在变截面位置无法锚固；设计优化后将柱变截面高度提高，提高到满足上层柱纵筋直锚。

    ⑦iBan软件可移动端

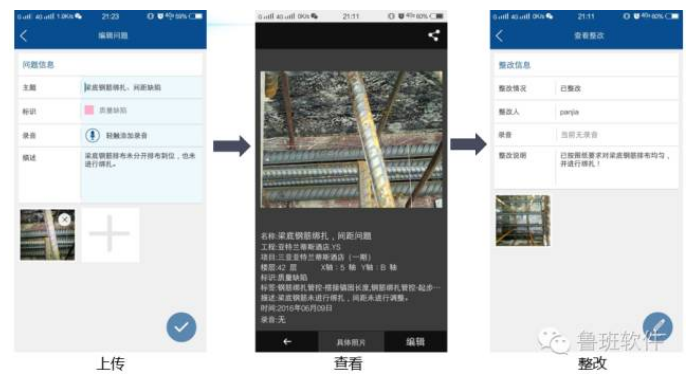

    利用BV、iBan对现场质量管控，及时拍照上传，实现信息快速传递，形成质量管理闭合。

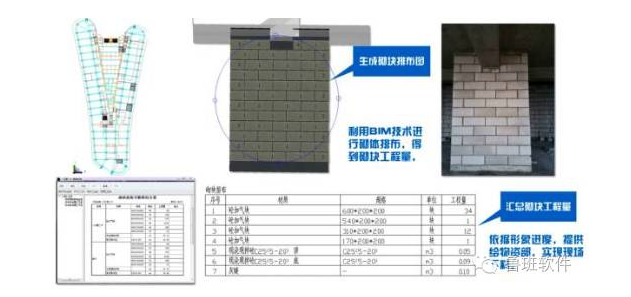

    ⑧BIM二次结构砌体排布

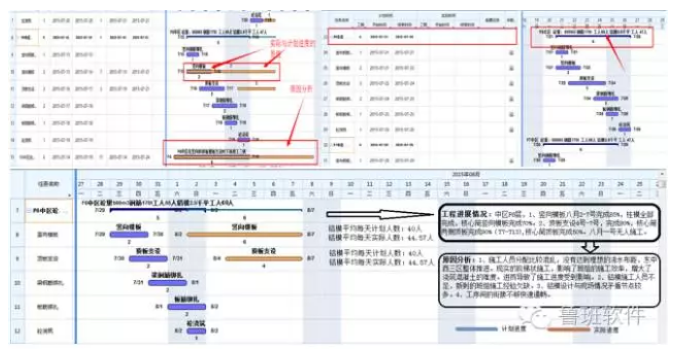

    ⑨BIM进度综合分析

    关联人材机进行综合分析。

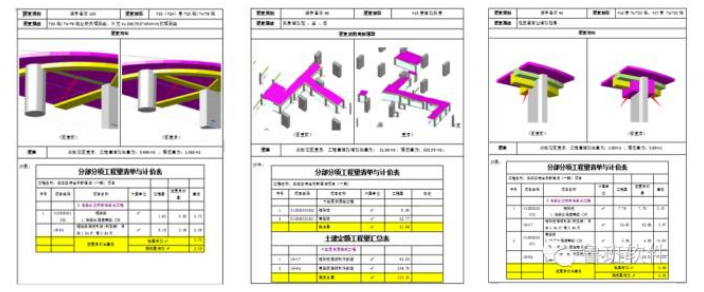

    ⑩工程量计算

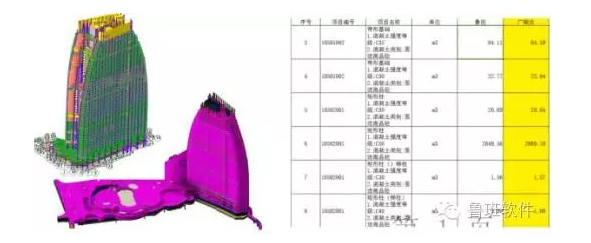

    利用鲁班模型进行工程量计算，主要体现在依据形象进度对现场的施工及现场下料指导，更加确保工程量的准确性。

    ?档案管理

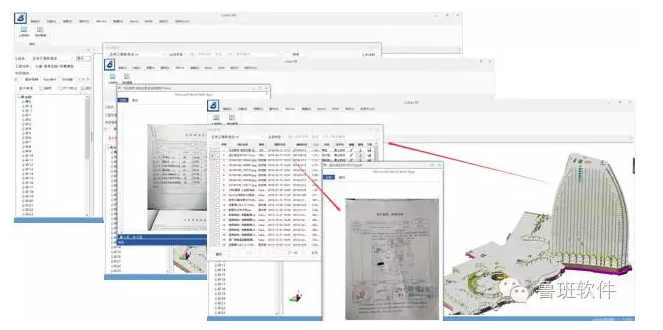

    将工程资料上传到鲁班BIM平台后，可以通过三维模型实施查阅相关资料。构建与资料一一对应，查看方便，同时便于竣工资料的归档。

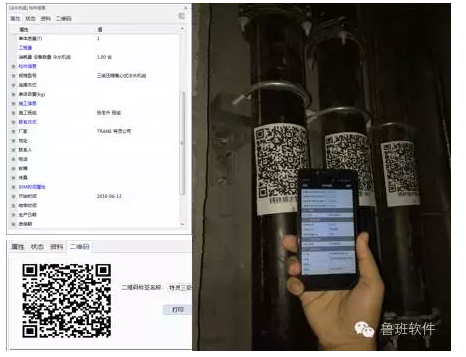

    ?二维码扫码管理

    施工阶段——手机轻松扫一扫，快速了解设备信息及施工进展；运维阶段——随时掌控设备运行情况，追溯从“生产—安装—运行”全阶段信息。

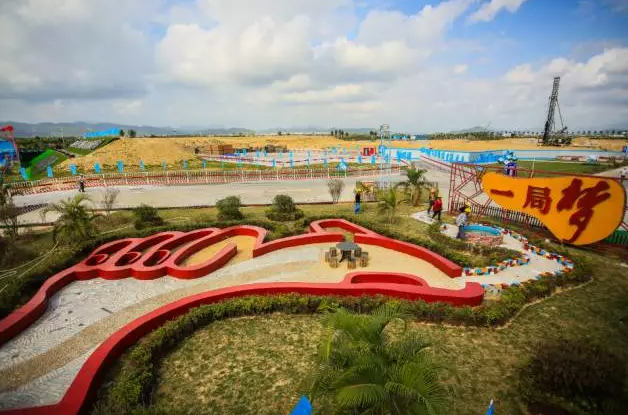

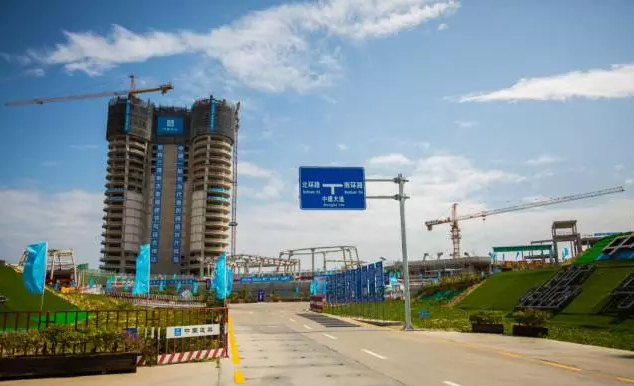

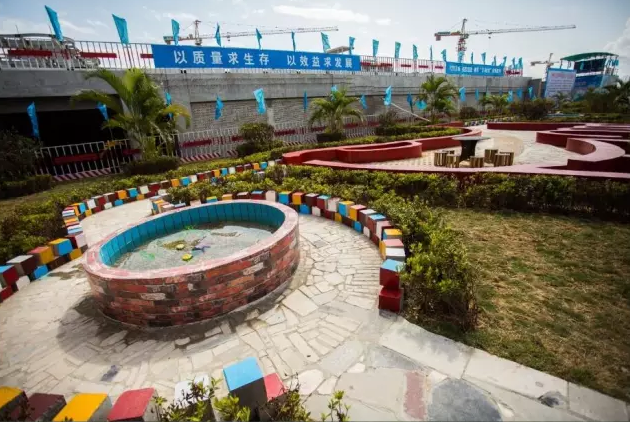

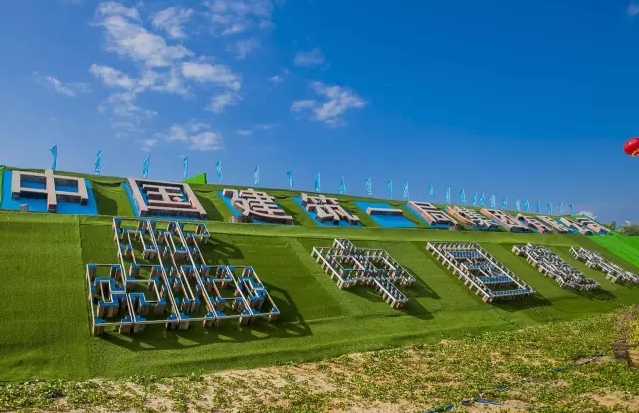

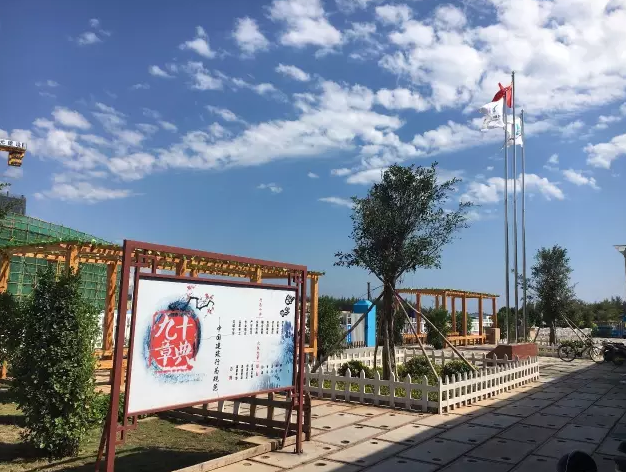

    四、现场风采
