引言：2015年8月24日，湖南建工集团梅溪湖城市岛项目BIM工作站正式起航，在集团BIM中心、一公司BIM分中心、项目部BIM固定工作站的共同努力下本项目的BIM工作逐步走向正轨并取得了一定的阶段性进展。

    一、梅溪湖城市岛BIM工作站工作进度

    1、Revit建模教培方面

    根据《梅溪湖城市岛工程BIM工作站建立方案》的部署，BIM中心驻场工程师杨超以单栋小别墅建模开始Revit教培工作。截至9月1日，项目部工作站成员已完成单栋小别墅建筑建模及结构建模，熟悉和掌握Revit基础操作。

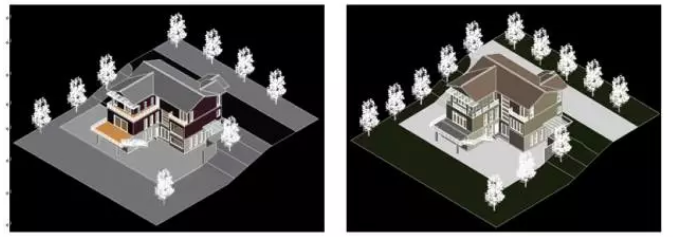

    项目部BIM固定工作站成员小别墅Revit建筑模型成果

    2、模型建立方面

    本项目主要分为螺旋体钢结构、服务中心、入岛桥及人行桥四部分，均为异形结构，设置了大量斜柱、变截面梁，结构复杂；构件的角度、截面多样；且设计图纸零散、设计变更量大；且需整合螺旋体Tekla钢结构深化模型；给模型创建带来一定的难度，BIM中心流动工作站为保障后期应用，克服诸多困难完成了城市岛项目的模型建立。

    项目部BIM固定工作站成员在熟悉Revit建模的基础上，由教培阶段过渡到结合项目实际的操作阶段，完成服务中心Revit建模。由于服务中心是异形建筑，其中有很多的异形柱、变截面梁、弧形屋顶等。因模型完成后将会应用到测量放样上，所以在建模时必须要保证每个构件定位精准。

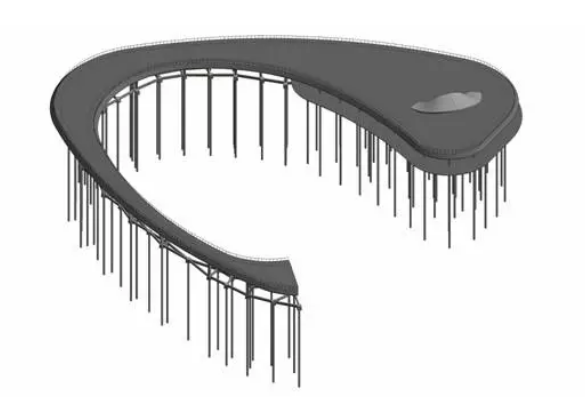

    服务中心Revit模型

    （1）整合螺旋体Tekla钢结构深化模型。通过Tekla模型转换IFC格式，再导入到Revit中。由于Tekla模型构件多，在转换成Revit模型后体量很大，在整合时需要花大量的时间去对模型进行定位。

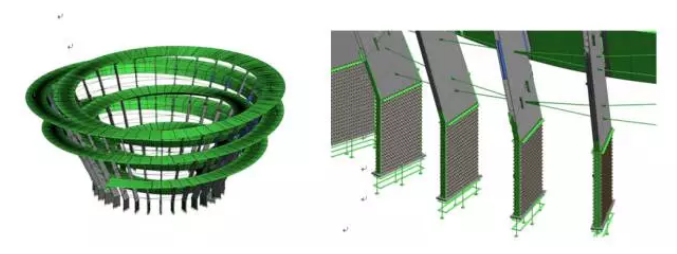

    螺旋体钢结构Revit结构模型

    （2）完成项目所有建筑物Revit建筑建模，服务中心、入岛桥及人行桥的Revit结构建模，并对模型进行整合。

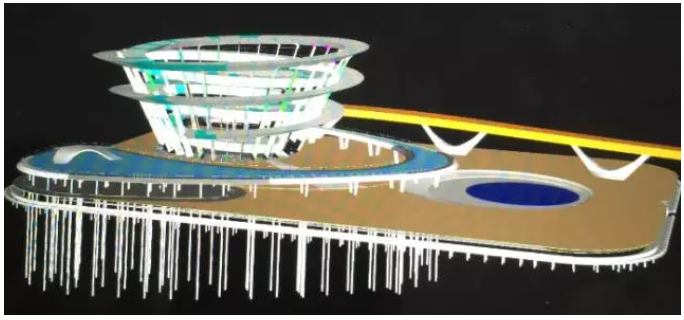

    Navisworks整合模型

    Revit模型导入Lumion中展示效果图

    （3）完成项目施工区域的场地布置模型。

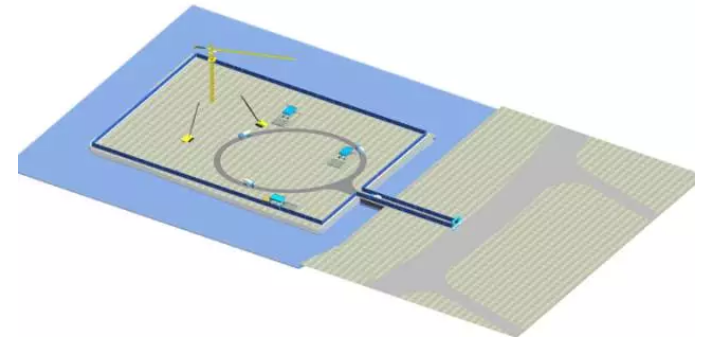

    Revit场地布置模型

    3、模型建立过程中提前进行图纸审查

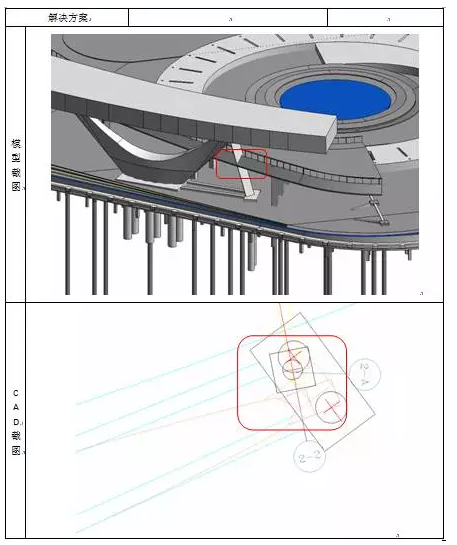

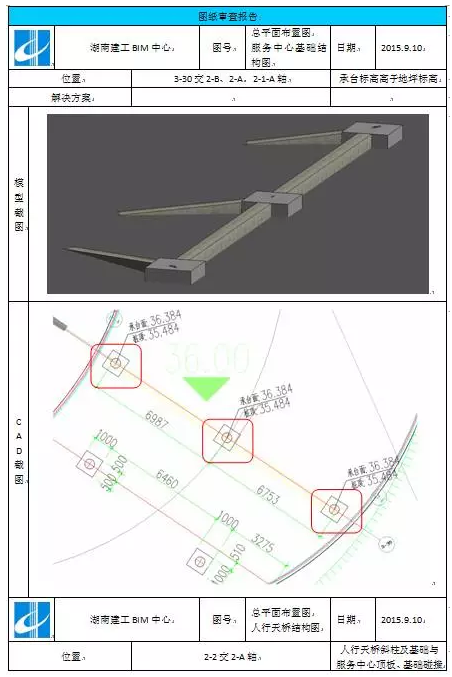

    通过模型的建立，于9月13日对模型进行了Navisworks碰撞检查。发现了承台标高高于地坪标高20厘米，人行天桥斜柱及基础与服务中心顶板、基础发生碰撞。目前该部分还未施工，BIM工作站提前发现图纸问题汇总到项目部，为项目部避免工期损失，为业主减少返工成本。目前图纸审查工作还在继续进行，将和碰撞报告一起提交，本次只对重大问题示意：

    二、下一阶段的工作重点和部署

    9月2日集团BIM中心石拓带队来项目部考察BIM工作站实施情况，集团BIM中心流动工作站及项目部BIM固定工作站9月15日后着重开展以下几个方面的工作：

    1、集团BIM中心流动工作站指导项目部BIM固定工作站完成广联达土建算量、云模型检查、广联云平台提量工作，协助项目部对内成本控制、对外办理好结算。

    2、集团BIM中心流动工作站指导项目部BIM固定工作站完成广联达安装算量、Revit多专业合并、碰撞检查工作。

    3、集团BIM中心流动工作站指导项目部BIM固定工作站完成施工场地布置、临建工程量清单查看及输出工作。

    4、集团BIM中心流动工作站指导项目部BIM固定工作站完成高支模、脚手架模块化布置、生成计算书、施工方案等工作。

    5、集团BIM中心流动工作站与项目部BIM固定工作站协同参与基于BIM的测绘机器人集成应用，结合项目实际，着重对异型钢构的精密测绘进行攻关。

    三、工作小结

    通过梅溪湖工作站前期的实践，BIM流动站+BIM固定站的模式使大家统一了思想，项目部对BIM的认识也得到了显著的提高，取得了一定的阶段性进展。但我们应当清醒的认识到与BIM应用的路还很长，抓紧时间由教培阶段过渡到现场应用阶段，真正做到理论与实际相结合，把BIM应用落实到实处，以发挥其最大的功效。
