    1、工程简介

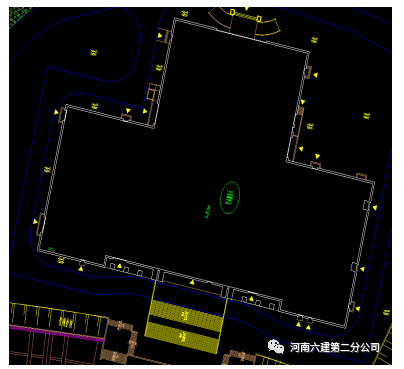

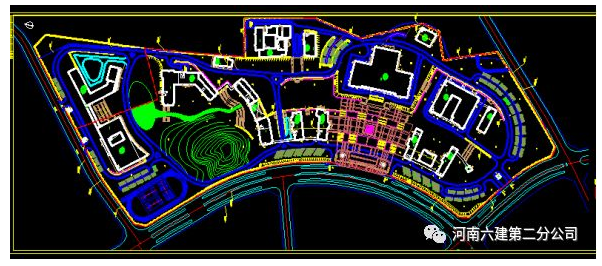

    洛阳市乡村振兴人才基地项目位于河南省洛阳市栾川县，处于栾川县旅游产业集聚区核心位置。项目占地面积276.5亩，总建筑面积72722.54㎡。

    该项目中的单位工程“学术报告厅”，为1栋多层建筑，地上部分为3层，无地下部分，建筑总高度为23.714m。总建筑面积为12230.3㎡，建筑基底面积为6054.02㎡。主要结构形式为框架结构。

    2、施工模拟、漫游、碰撞检查

    施工模拟、漫游、碰撞检查主要是借助Navisworks这个软件实现的。

    Navisworks软件可以将Revit模型导入，也可以合并多个不同文件格式的模型，模型导入后可进行实时浏览及审阅，也可进行碰撞检测、施工模拟、漫游等，以便检查模型及图纸问题，达到减少设计变更、提高项目质量的目的。

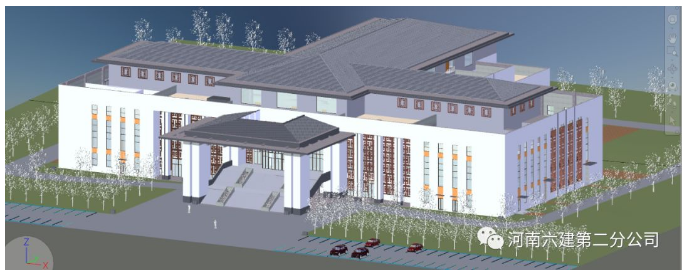

    由revit导入navisworks后的模型

    2.1施工模拟

    Navisworks制作施工模拟主要用到timeliner和animator两个工具。

    Timeliner的作用主要是任务添加，在任务中添加需要模拟的构件并且赋予时间和动画。可以根据现场实际情况设置实际开始时间、实际结束时间以及计划开始时间和计划结束时间，也可以设置材料、人工、机械等各种费用。

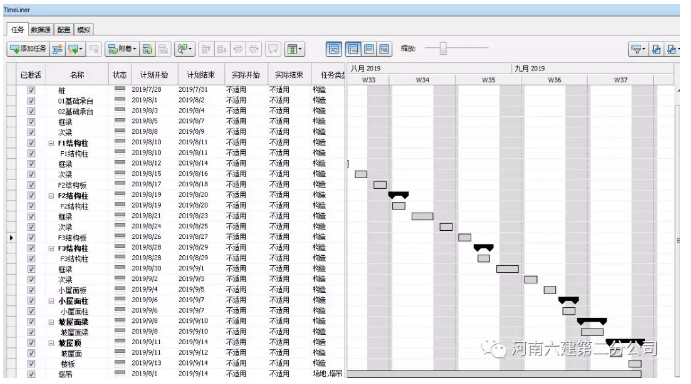

    Timeliner任务栏

    Animator的作用主要是制作动画，animator支持制作移动、旋转、缩放、颜色变化、透明度变化的场景动画，并可以利用动画制作相应的脚本，来实现诸如人靠近时门打开、柱子生长、塔吊旋转等之类的动画动作。

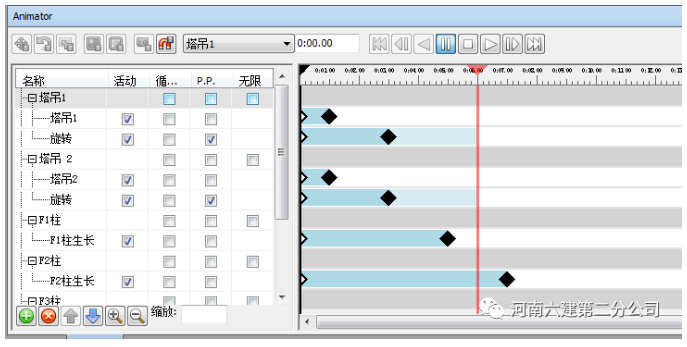

    Animator动画栏

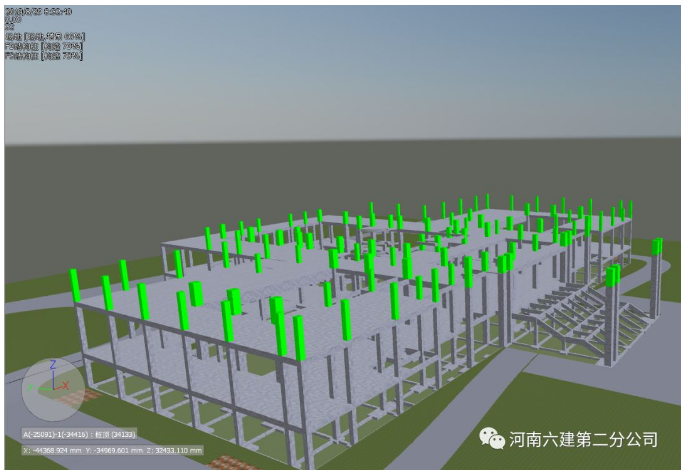

    将动画和任务相结合，再进行模拟。在播放施工动画的同时，左上角可以显示时间、费用、以及构件的完成等情况，这些都可以在timeliner中进行设置。

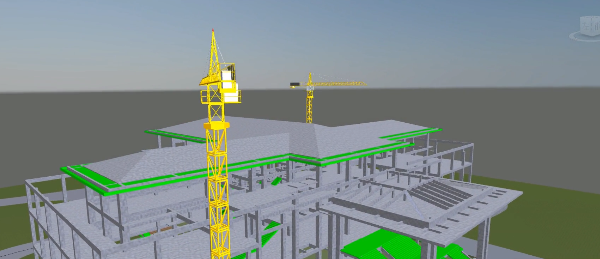

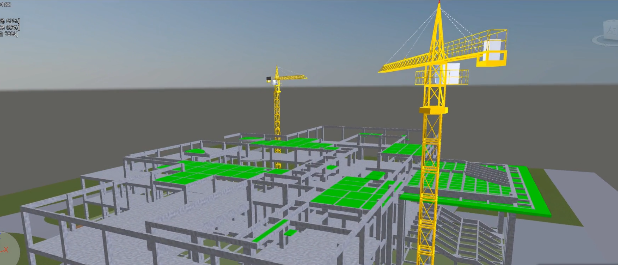

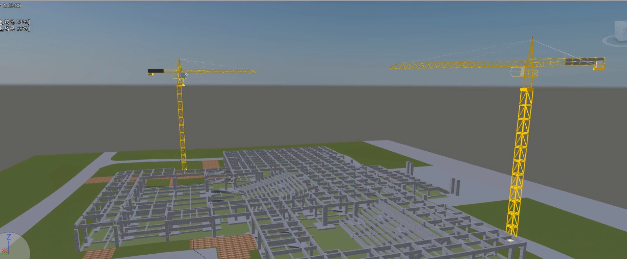

    navisworks制作的一个简单的施工模拟

    2.2漫游

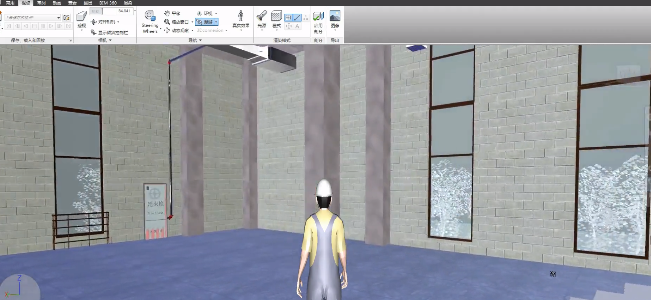

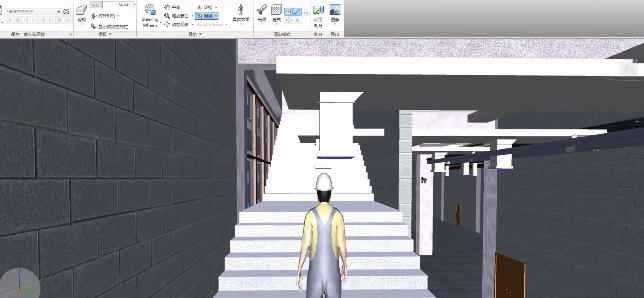

    在navisworks中我们可以通过软件中的漫游功能对已建模型进行自由模拟查看，检查发现各种安装管线及设备的排布问题，还可以进行测量，检验模型的宽度、净空的合理性，并能保存相应的视点，生成漫游动画以备记录查看，解决相应的问题。

    2.3碰撞检查

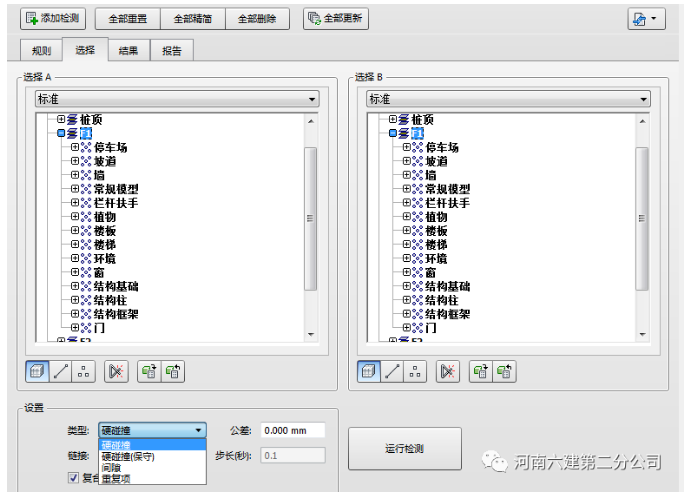

    在navisworks中碰撞检查可以设置结构与结构、结构与建筑，暖通与结构等之间的碰撞等等。碰撞检查可以有效的识别、检验和报告三维项目模型中的碰撞问题，有助于检查图纸问题及降低模型搭设过程中出现人为错误的风险。

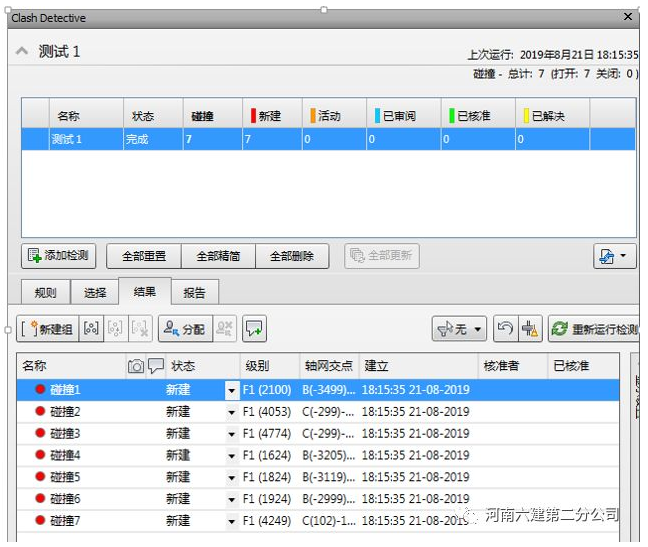

    检测出的碰撞结果可以查看也可以将其导出，保存后，会生成碰撞报告，报告包括碰撞的图片和文字。

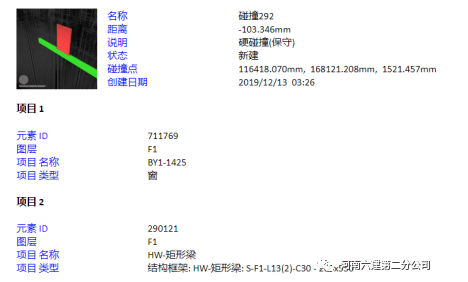

    例如：下图中窗与梁之间的碰撞。

    总结

    通过Navisworks施工模拟、漫游能让我们对施工过程及整个施工模型有更深入的了解，发现问题并解决问题。不过我们对于Navisworks的应用还不是很成熟，只能做一些简单的施工模拟，对于一些复杂的施工工艺我们还在探索和学习中，有待我们进一步去完善。
