    BIM技术在工程建设的全生命周期各阶段的应用，都需要相应的软件来完成。通常应用的软件有：Revit、Navisworks、Skeptchup、Lumion、广联达BIM施工现场布置软件、广联达BIM模板脚手架设计软件等，下面针对这些软件的基本应用做些简单说明。

    01、Revit软件

    Revit作为大家最为熟悉，也是推广最为广泛的软件，在前期的作用主要是建立三维模型，将传统的CAD二维图纸转化为Revit三维模型。Revit作为BIM应用的基础软件，在实现施工模拟、漫游、渲染以及成本、质量、进度管控等过程都是必不可少的。

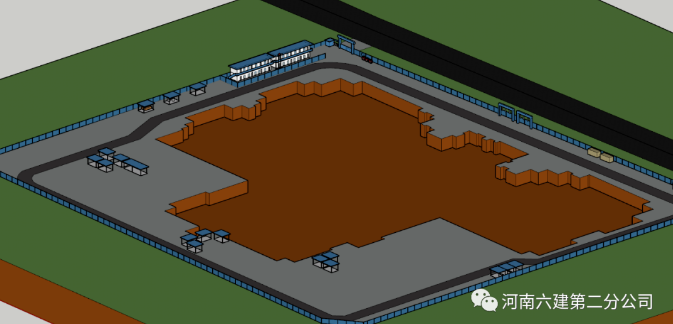

    (1)Revit通过创建场地模型，根据实际场景进行场地布置来更直观的观察地形以及建筑的周围环境。

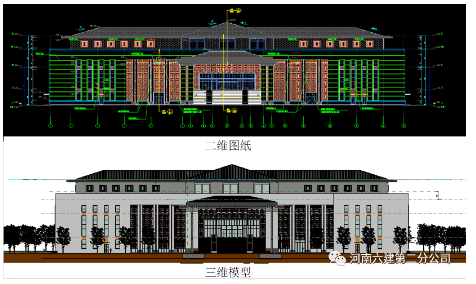

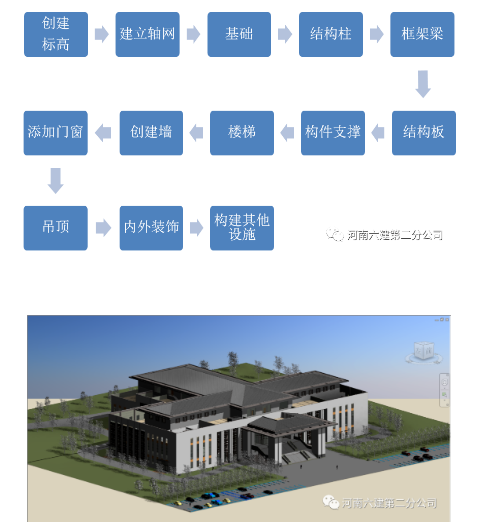

    (2)Revit建模，遵循“由整体到局部”的原则，从整体出发，循序渐进，逐步细化。先结构后建筑，1:1的搭建整个建筑物的模型，让我们提前看到它应有的样子。

    洛阳市乡村人才振兴基地学术报告厅

    完成后的模型

    02、Navisworks软件

    Navisworks软件可以整合多种格式的三维模型，通过将模型导入进行碰撞检查、漫游等，以实现前期图纸优化，管线综合排布等功能。

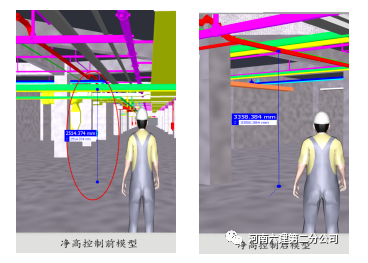

    （1）通过软件中的漫游功能对已建模型进行自由模拟查看，从而发现其中的碰撞，检验模型的宽度、净空的合理性等，从而对图纸进行优化，记录问题，解决问题。

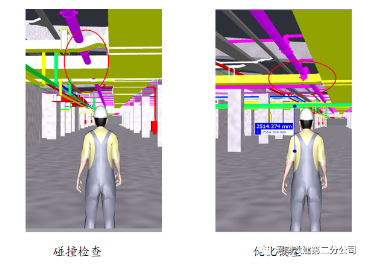

    （2）利用Navisworks中的碰撞检查来有效的识别、检验和报告三维模型中的碰撞，进行安装工程优化，对管线进行综合排布。

    03、Sketchup软件

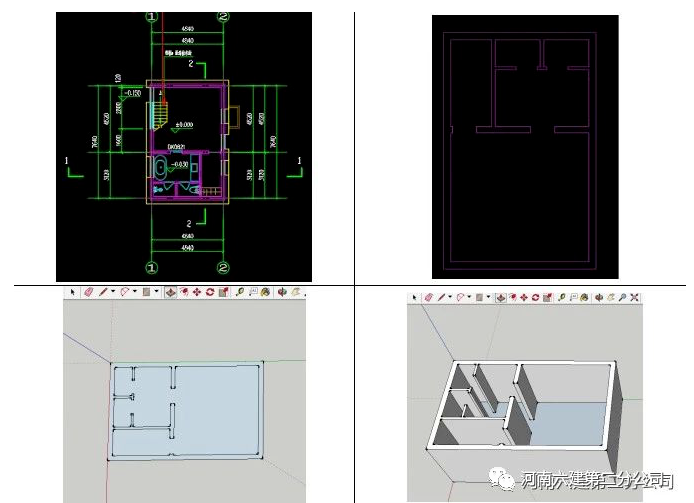

    Sketchup软件是通过拉伸来绘制简单三维模型的软件，其操作简单，可以进行建筑室内的布置，室外道路景观及建筑模型的简单绘制。

    对比Revit软件，Sketchup软件通过参数化设计可以快速做完一整套图纸，包括平面、剖面、立面、模型等等，即使在后期修改也很方便，一改皆改；Sketchup的优点在于迅速，方便，很适合做前期的概念方案，缺点是精确度及还原度没有revit高，可以针对不同的需求予以运用。

    04、Lumion软件

    Lumion软件是一个实时的3D可视化工具，可将Revit或Sketchup等软件所建模型导入，添加场景以及增加场景的真实度，进行模型渲染出图或进行动态视频制作。

    （1）Lumion可以通过将Sketchup、Revit等文件的模型导入进行场景制作并且渲染出具效果图。

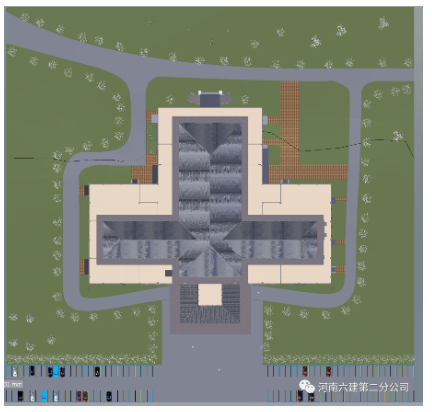

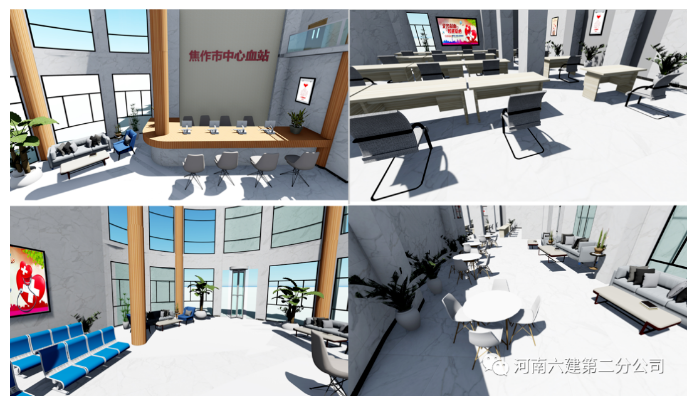

    焦作市中心血站项目效果图

    （2）将模型导入Lumion，进行场景漫游并导出动画。

    05、广联达BIM施工现场布置软件

    广联达场布软件可通过将二维图纸导入软件，进行识别绘制，通过软件中已有通用素材及快速识别功能，快速的将二位图纸转化为三维场地布置，用于前期场地规划，能直观的显示出场地布置是否合理，便于操作。

    （1）在二维图纸的基础上，对现场进行三维的平面布置，在最大程度上优化施工现场的临建设施，让施工场地有条理的布置，符合消防安全及文明施工的要求。

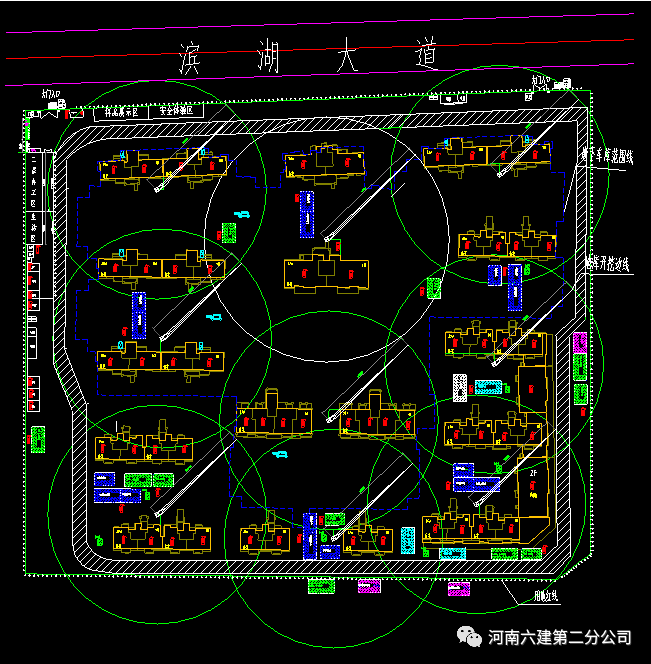

    二维整体场地布置

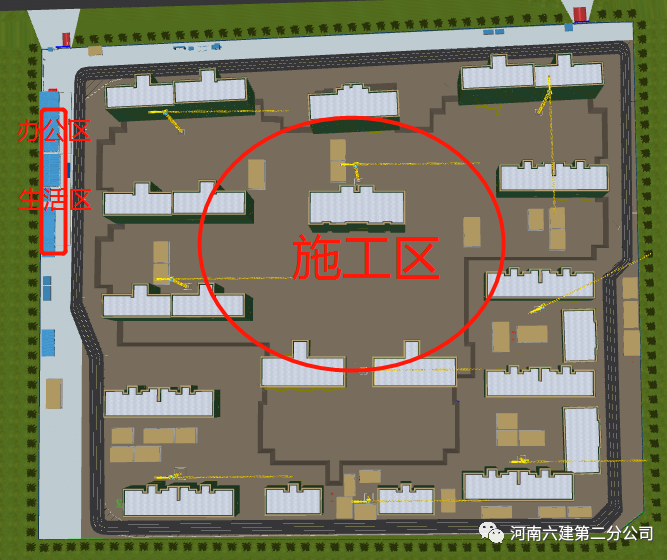

    广联达施工现场布置

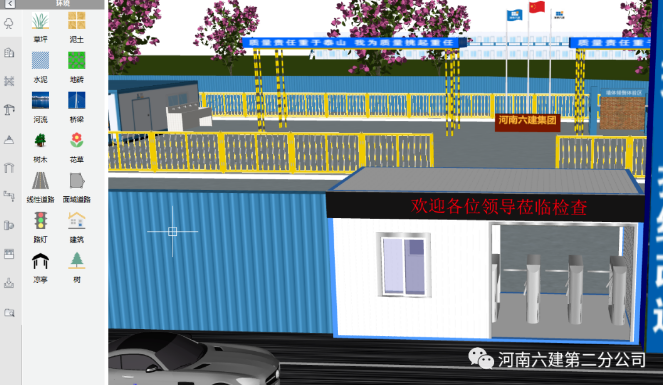

    （2）利用场布软件中自带的构件对施工场地、办公区、大门进行细化。对于场布中一些不符合公司规范要求的构件，也可以借助Skepchup进行绘制后导入，快速便捷。

    06、广联达BIM模板脚手架设计

    利用模板脚手架设计软件进行内外架排布，确保架体设计的合理性，并且可以对构建进行精准提量。

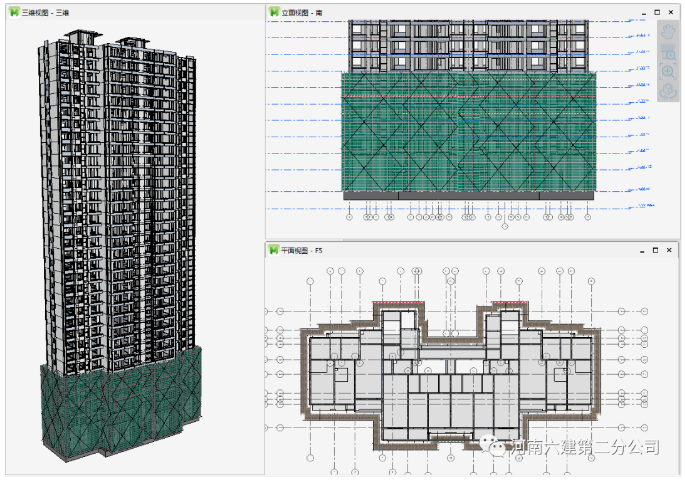

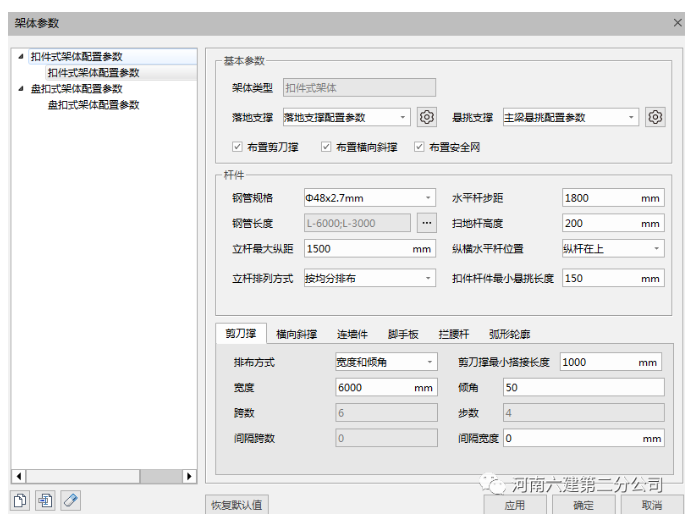

    （1）通过方案中的参数进行设计，生成落地脚手架或悬挑脚手架排布图，满足施工要求，三维图纸更方便检查。

    （2）利用材料统计功能，出具整栋外架所需材料的统计表，作为现场材料用量参考依据。加强对周转材料的管理使材料的周转使用率变高，提高利用率，节省租赁费用。

    07、BIM-FILM

    BIM-FILM就是这么一款优秀的软件代表，它是基于BIM技术、结合游戏级引擎技术和3D动画编辑技术，整合了建设工程行业通用的“施工模板”、“素材库”，可以添加标注，支持常用构件和材料的自定义模型编辑、并且可以导入VBIM、FBX、OBJ、3DS、DAE、SKP等行业软件常用模型文件格式，以及导入图片、视频、图纸等平面型文件，同时支持输出效果图、录制播放器、录制编辑器、录制全景视频，快速输出多种格式多种类型的电影级别的视频，能够快速制作建设工程BIM施工动画的可视化工具系统，可用于建设工程领域招投标技术方案可视化展示、施工方案评审可视化展示、施工安全技术可视化交底、教育培训课程制作等领域，其简洁的界面、丰富的素材库、内置15种动画形式，支持自定义动画、实时渲染输出等功能，使系统具备易学性、易用性、专业性的特点。

    免费下载地址：点击下载

    另外，在BIM技术应用的过程中还会应用到一些其他的软件，比如：Fuzor、Vary、3Dmax、Tekla等。任何一个BIM软件在应用的过程中也都需要不断的学习和探索，每一个项目对应的着重点不一样，所以都将会是一个不同的探索和学习的过程。
