Revit中如何画每层的轴网？ 在revit中绘制圆形轴网

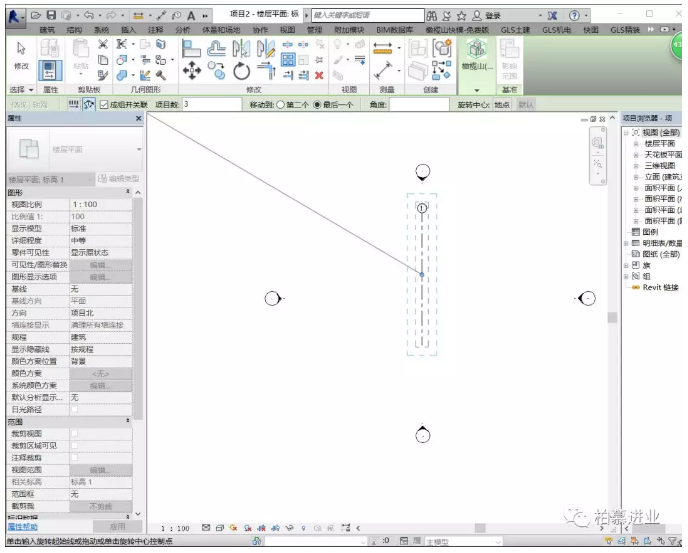

打开样板文件，在项目浏览器中进入楼层平面，在“建筑”选项卡中选择“轴网”命令，绘制轴网1，如图1所示
图1

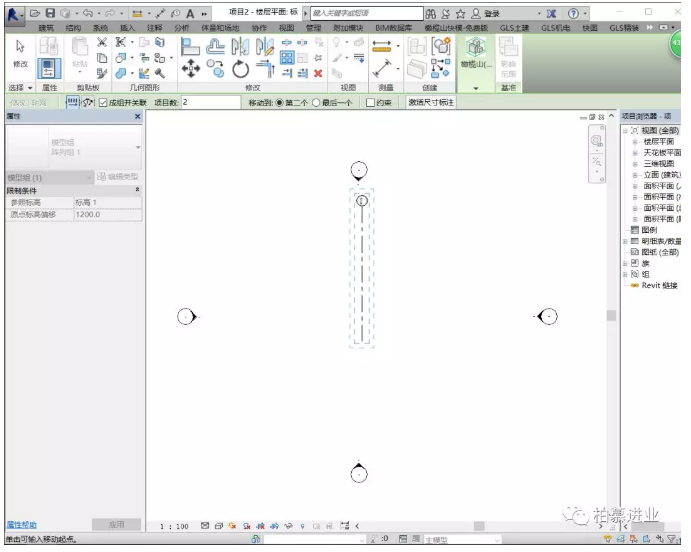

选中轴网1，在修改选项卡上选择“阵列”命令。如图2所示
图2

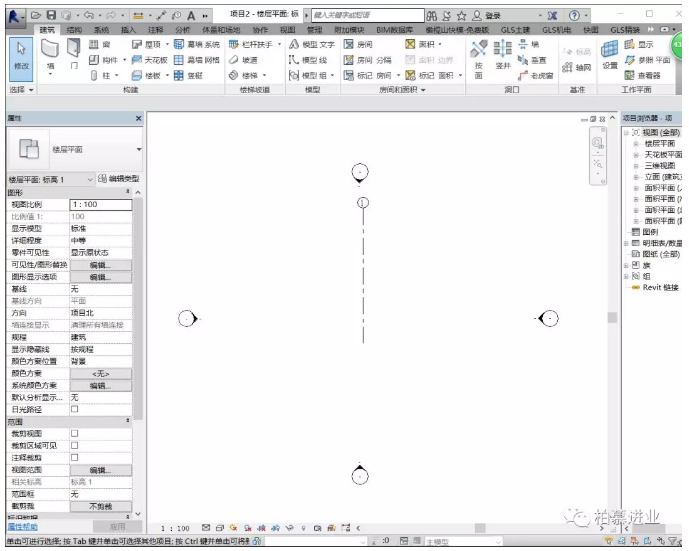

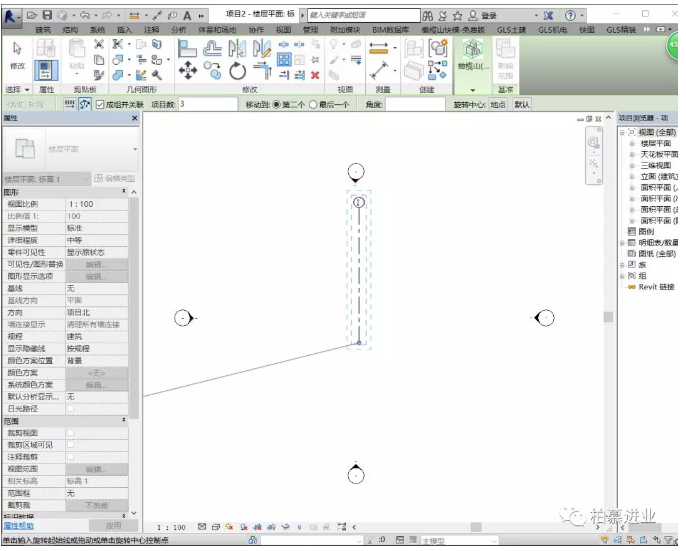

把轴网中间位置的阵列中心点移动到轴网另一端，如图3、图4所示。
图3
图4

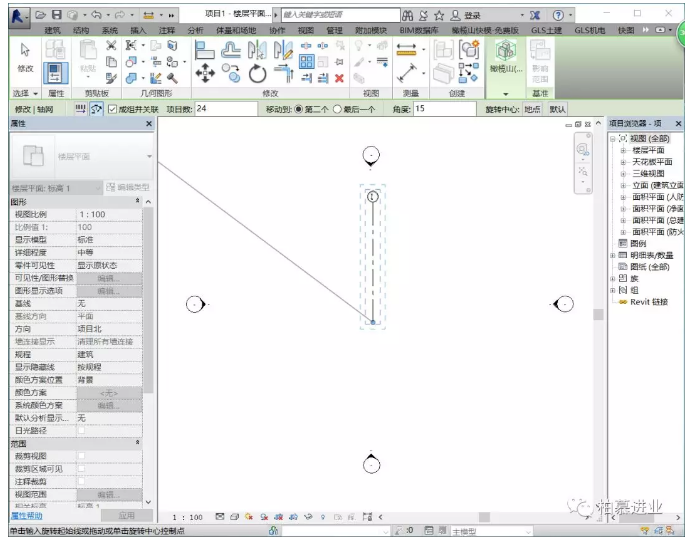

在选项卡中把径向改为圆，后面的的项目数和角度可以根据自身情况输入数字，如图5所示。
图5

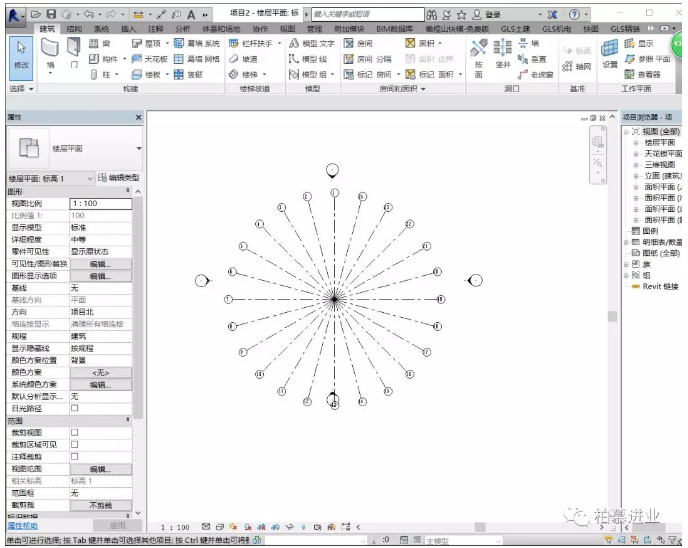

最后轴网效果如图6所示。
图6
