BIM在设计方面的应用

（1） 设计阶段采用 BIM 技术， 可以对建筑设计进行分析与优化， 确保设计的可施工性。 首先， 要建立相关建筑项目的三维设计模型， 包括建筑、 结构及建筑设备等； 其次， 基于建立的三维设计模型， 可进行设计检测、 协同修改。 设计检测可根据需要设定相关参数， 确定检测范围， 从而检测设计冲突问题， 可施工性问题。 对发现的问题进行分析和沟通， 从而及时、 有效地解决问题， 得出合理的施工图。

（2） 通过建立的三维设计模型， 实现工程的三维设计。 能够根据三维模型自动生成各种图形和文档， 而且始终与模型逻辑相关。 当模型发生变化时， 与之关联的图形和文档将自动更新。 设计过程中所创建的对象存在着内在的逻辑关联关系， 当某个对象发生变化时， 与之关联的对象随之变化。

（3） 通过建立模型， 实现不同专业设计之间的信息共享。 各专业 CAD系统可从信息模型中获取所需的设计参数和相关之处不需要重复录入数据。 避免数据冗长、 歧义和错误。 实现各专业的之间的协调设计。 某个专业的设计对象被修改， 其他专业设计中的该对象全随之更新。

（4） 通过建立模型， 实现虚拟设计和智能设计， 实现设计碰撞检测、能耗分析、 成本预测等。 通过对结构上的分析， 利用工具软件建立 3D 模型， 完成结构条件图， 对结构进行分析得出合理的结构施工图； 通过对能耗进行分析， 可以对建筑物的能效进行分析和计算， 从而对节能、 经济、绿色进行更优化的设计。

BIM在施工方面的应用：

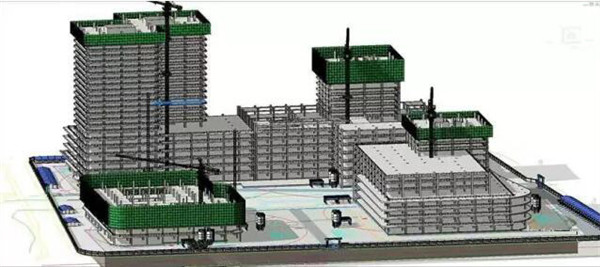

在施工中， 采用 BIM 技术对建筑项目进行虚拟施工（虚拟施工就是： 先试后建）， 对项目 施工方案进行模拟、 分析和优化， 从而发现施工中可能出现的问题， 在施工前就采取预防措施，直至获得最佳的施工方案， 尽最大可能实现“零碰撞、 零冲突、 零返工”，从而大大降低返工成本， 减少资源浪费与冲突及安全问题， 指导真实的施工。 随着项目复杂性的增大， 如规模的增大以及建筑数量和复杂性的增加，传统的 2D 不能直观、 准确的表达建筑物， BIM 技术的应用， 使人们将建筑物由 2D 变化到 nD 的表达模式， 将 2D 的传统建模发展到 4D、 5D 的信息建模方式（增加了 发展时间上、 费用控制上的模拟）， 解决了 对缩短工期的要求和控制费用的压力。 在施工中通过采用 BIM 技术， 对现场施工等进行模拟分析。

（1） 通过对工程费用的分析， 运用“零库存” 的生产管理方式， 限额领料施工， 最大程度发挥资金的效益；

（2） 通过工序的分析， BIM 模型和进度计划软件的数据集成， 实时监控工程进度， 实时调整现场情况；

（3） 通过对可建性的分析，对工程进行安全、 施工空间、 对环境影响等全面的可建性模拟分析；

（4） 通过对冲突碰撞检查分析， 建造前期对个专业的碰撞问题进行模拟， 生成与提供可整体化协调的数据， 解决传统的二维图纸会审耗时长、效率低、 发现问题难的问题。
