作者：张鹏磊

    就目前来说能实现钢筋图形（三维）算量的软件无论是国产还是国外的都不少，国内例如广联达的GGJ，可以将revit软件建立的三维模型导入到软件中进行算量，对图形优化的也比较好，这些软件大多数局限在算量方面，不具有协同的特点。BIM是一个参数化的协同作业的平台，其中一个重要的特点是信息完备。

    1、BIM中如何完善钢筋工程的信息

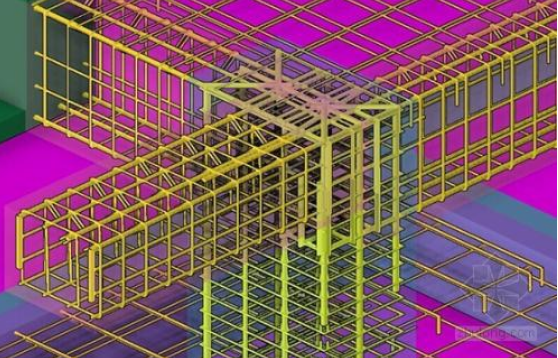

    那么问题来了，在BIM中如何完善钢筋工程的信息，以何种方式存储，既然可视化也是BIM的一个重要的特点，肯定必然会在BIM中建立钢筋工程的三维模型，在BIM中建立钢筋工程的三维模型并附加以各个钢筋的属性必然是一项及其繁琐的工种，因为要在专门的结构软件里计算荷载，判断受力情况后才能确定钢筋用量及最佳排列方式，所以就需要专门的结构设计软件与BIM平台进行对接，目前REVIT可以通过RevitAPI（应用编程接口）连接的第三方分析应用，如R-STARCAD就是由revit和PKPM共同开发的、能够实现PKPM与Revit结构模型转换的插件（插件会有一定的版本要求）。Revit侧重于BIM建模，跨专业实现协调设计；而PKPM则在结构分析计算方面与国内规范结合最为紧密。通过模型互导，结构工程师在使用不同软件时可以极大的减少重复建模的工作量，从而提高工作效率并降低出错率。在模型导入导出的过程中有几点需要注意：由revit模型导入到PKPM时，需注意“导出高级选项”的设置：模型构件选项中我们可以设置需导出的构件种类，包括轴线，结构梁、支撑、柱、墙、等。“特殊处理选项”中在设置偏心归并距离时需特别谨慎。“偏心”均为节点对轴线交点或定位网格对轴线的偏移距离，偏心的正负号跟PKPM的定义是相同的。因为PKPM中一个节点或网格只能布置一个构件，所以这个偏心归并距离的设置要避免将RST模型中的定位节点或定位网格归并到同一段轴线端点上，以防止构件丢失。这个偏心值的设置一般取模型中构件的最小间距和截面最大宽度的最小值。

    2、截面选项的设置问题

    关于截面选项的设置问题。R-STARCAD对revit的常用族库进行了参数的智能匹配，只需对各个截面的匹配规则进行确认即可。例如我们选定某一截面尺寸的结构柱，会显示该族对性应的PKPM中的截面参数和RST中的族形状预览图。右侧属性表会列出可以修改的族参数匹配规则，如果软件的自动匹配有误，可以手工选择对应的截面参数值，全部参数值确认后，点击“应用”即可确认匹配。对模型中某些不能智能识别的族，需要根据匹配规则指定对应关系，完成手工匹配。完成界面匹配的族会在其最前端显示出红勾。

    3、达到的效果

    1.RST中提供了大量预先定义好且与PKPM对应的族文件，包括多种形状和规格的梁、柱和支撑，可以保证在转换过程中，梁、柱和支撑对应转换，并可以出现在PKPM或revit的梁、柱和撑的构件表中。

    2.在RST和PKPM中模型构件各自有很多种偏心形式，在相互转换后梁柱偏心形式和尺寸保持了一致。

    3.模型中的层间梁和斜梁在相互转换后能够保持一致。

    4.模型中剪力墙的洞口设置相互转换后保持一致，双梁保持一致。这两点也体现了三维模型设计的优势。

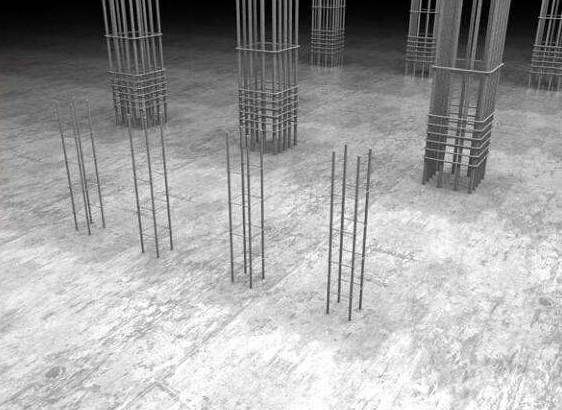

    发展三维钢筋模型就目前来说是必然趋势，如何轻松的便捷的实现全参数的三维钢筋模型，小编认为落脚点还要在各大软件接口的兼容性方面，PKPM出来的钢筋导入到REVIT中建立三维钢筋模型，REVIT中的三维钢筋模型再导入GGJ中进行算量验算，GGJ在平法上优化的很好，在GGJ中的平法优化后的的钢筋模型再导入REVIT中，这样可以全面的三维钢筋信息模型，这样大大减少了返工率。
