长沙地铁项目基于BIM技术图纸会审，

    让图纸问题无处可藏

    长沙地铁项目自开工以来致力于BIM技术的应用、探索，现已将BIM技术多个应用点实现落地运用，其中基于BIM技术的图纸会审是重要应用点之一。

    工具

    基于BIM技术图纸会审是运用revit、Tekla、Navisworks及VR技术等为技术手段，对设计施工蓝图进行数据化翻模、虚拟建造，发现图纸设计标高、尺寸、材质、预留、预埋以及不符合国家规范强制性标准要求的问题，出具图纸会审报告，供图纸会审时使用，实现彻底销号图纸问题。

    操作流程

    1、熟悉图纸

    首先，图纸会审需了解工程概况、结构形式、设计意图，熟悉它，做到知彼知己、百战不殆，并对主要设计参数、结构形式、施工工序、标高、坐标、材质以及墙梁板类型做好笔记，为后续数据化翻模、虚拟建造做好准备。

    2、数据化翻模、虚拟建造

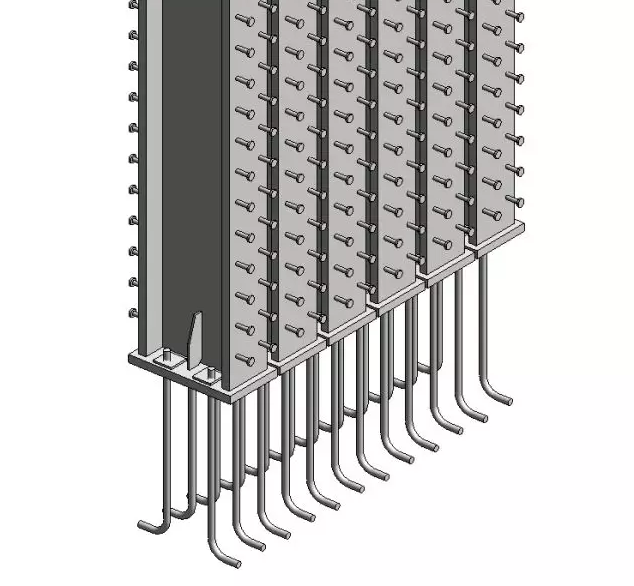

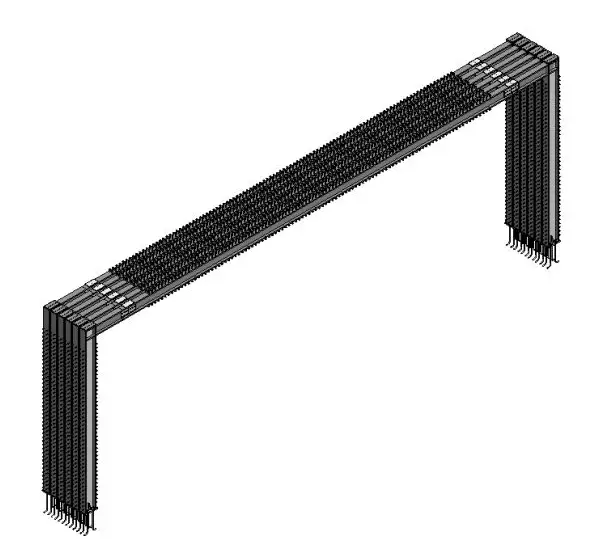

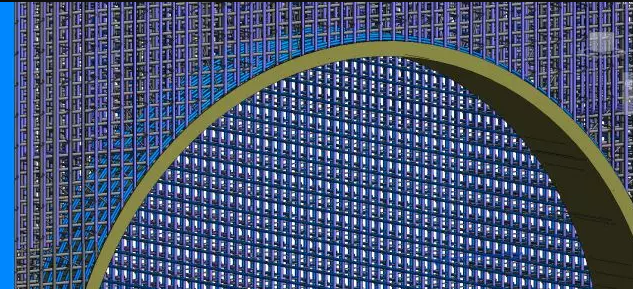

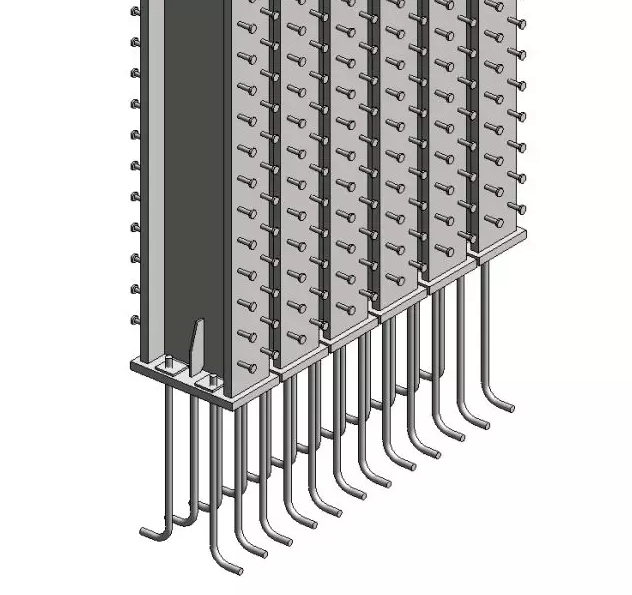

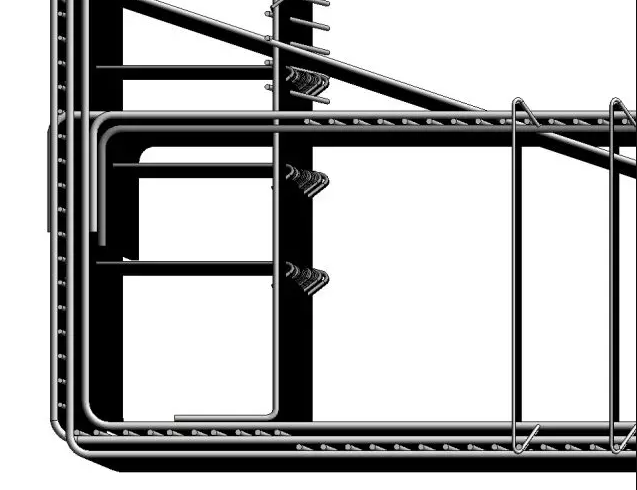

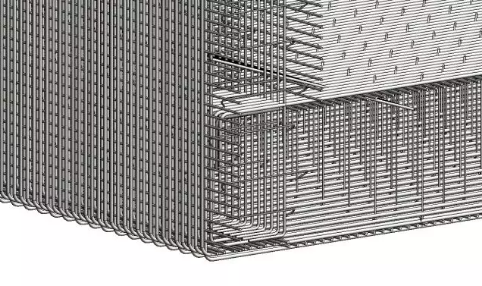

    其次，图纸会审需拟定数据化翻模、虚拟建造思路，根据拟会审的图纸结构形式进行划分数据化翻模单元、选择相应建模工具，在数据化翻模的过程中会直观发现图纸标高、标注、尺寸、材质等问题；对于跨多个专业的工程，在前述会审的基础上，通过Navisworks模型综合，进行碰撞分析，会直观发现跨专业图纸标高、尺寸等问题；为进一步做好图纸会审，借助VR技术，侵入式检查，拟建工程的设计问题。

    3、出具图纸会审报告

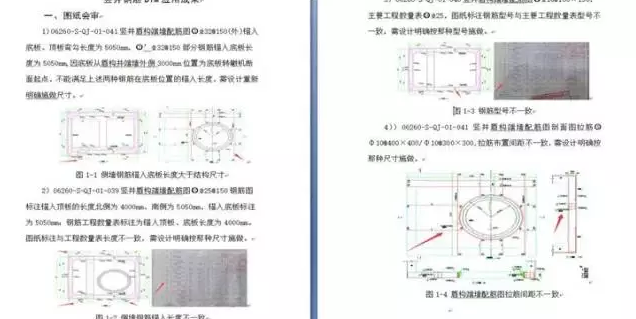

    最后，图纸会审根据前述两步图纸会审结果，对图纸会审问题进行分类整理，并指明图纸问题出处、问题描述、图片（修改建议）等，即形成最终BIM图纸会审成果。

    总结

    我项目通过BIM图纸会审实践，基于BIM技术图纸会审较传统图纸会审具有逻辑性强、更易发现图纸问题、查找图纸设计问题更彻底、可直观表达图纸问题等优点。
