一、项目背景：

    1.项目名称：XX110KV变电站

    2.相关软件应用：

    AutodeskReCap

    AutodeskRevitArchitecture

    AutodeskRevitMEP

    Lumion

    Fuzor

    3.运用BIM技术的意义：

    原始数据丢失，设备更换信息没有清晰记录。通过BIM技术形成虚拟实体以便作为维护记录跟踪；

    110kv高压变电站，不宜近距离测距实体；

    难点在于数据采集，三维激光扫描技术保证了原始设计的准确，又根据扫描的点云数据创建了Revit模型，保留了原始数据的完整；

    可结合VR技术完成虚拟仿真教学.

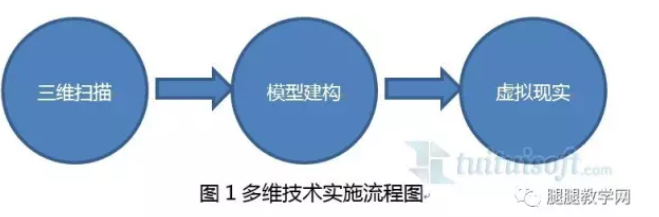

    二、项目实施流程

    首先通过三维扫描仪记录变电站三维信息，并借助逆向工程手段生成模型，这样的好处是比传统测绘手段方便、快捷。然后基于三维扫描模型建构BIM模型。最后基于VR系统呈现BIM模型，提供客户浸入式的展示体验和信息互动。

    1.三维扫描技术的应用

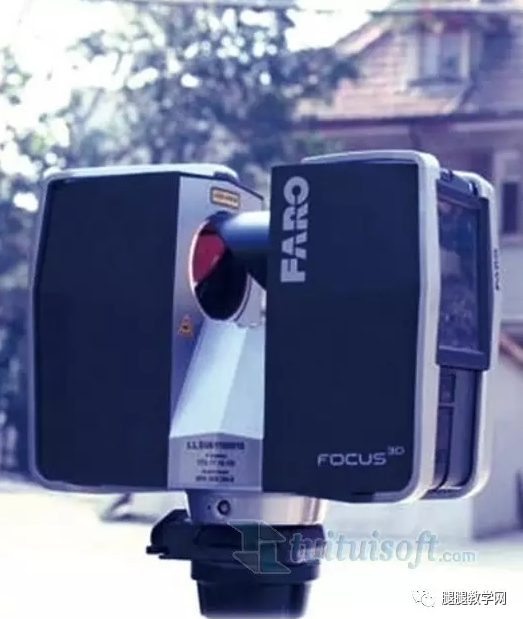

    三维激光扫描技术是国际上近期发展的一项高新技术。目前三维激光扫描仪在工程领域中广泛应用，该技术通过高速激光测距原理，瞬时测得空间三维坐标值，获取空间点云数据。和传统测绘技术相比，三维扫描技术最大的优点是更快速，更精确，更真实地还原被测对象的原形原貌。对进行后续环节的工作开展提供了准确详实的数据支撑，能显著提高后续工作的效率和质量。

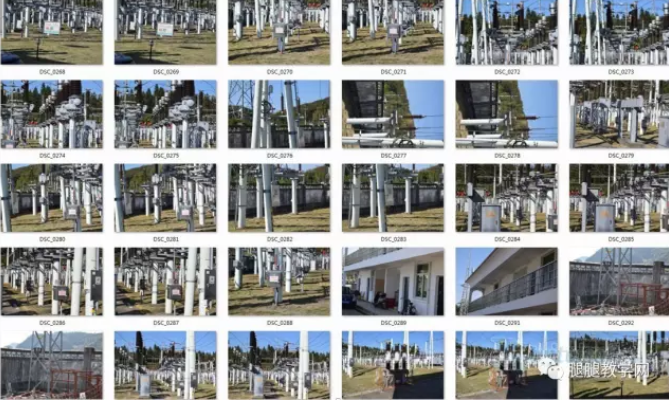

    现场数据采集

    因本项目为高压变电站，局部区域设备无法测距。需现场采集照片辅助BIM模型建构

    三维点云数据可以导入到AutoCAD、AutodeskRevit等软件中，进行后续的处理与加工，并且可以在AutodeskRevit中通过捕捉点直接绘制建构几何体。

    2.BIM模型建构流程：

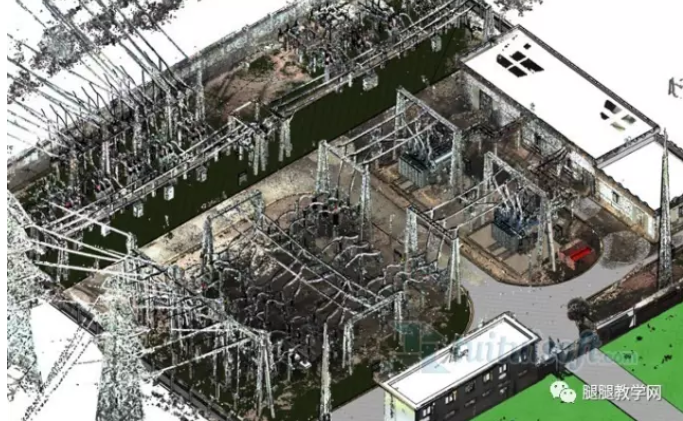

    a.点云数据分析：通过导入点云数据模型（rcp）至revit（rvt）软件中分析项目的特征且查阅点云数据的完整性；

    b.项目任务分配：

    项目分析：项目需建构的内容、变电站各系统关系等

    项目任务清单开项：

    建筑：建筑单体、场地、场地部件、设备基础

    机电：大型设备构件、小设备构件、链接件

    动画制作：模型构件材质设定、动画脚本、动画制作

    信息设定：设备信息录入更新

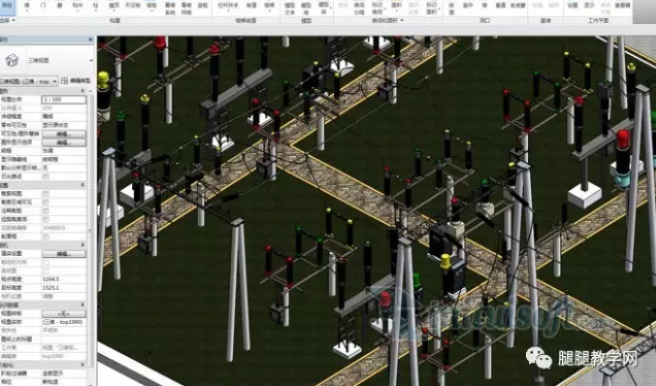

    c.模型建构

    设定基准轴网

    设定基础标高

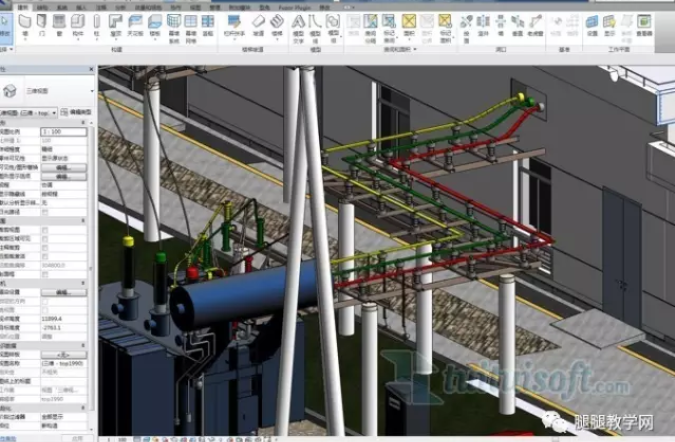

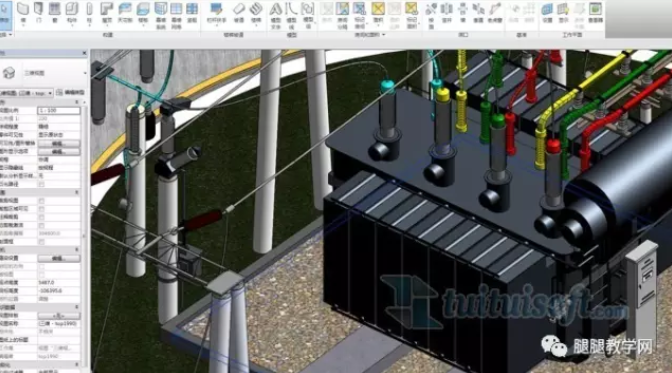

    创造参照剖面（通过剖面可更准确定位构件尺寸信息）

    设定构件参数信息

    设定构件材质信息

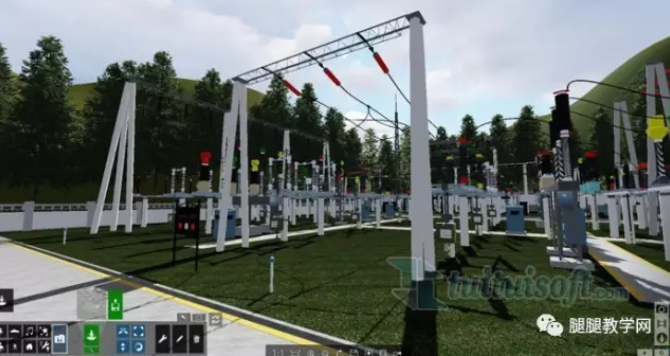

    d.漫游视频制作

    场景选定

    材质设定

    环境设定

    镜头制作

    影片输出

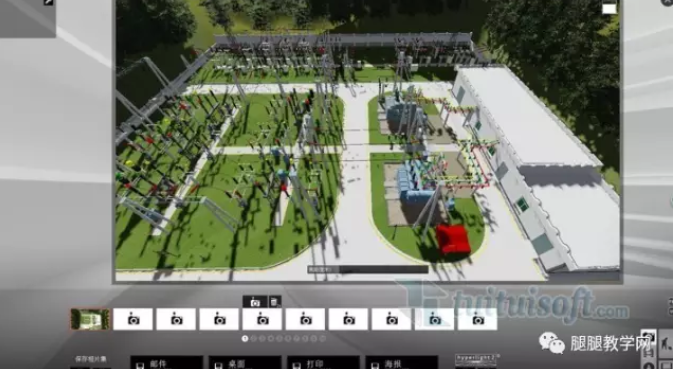

    e.设备信息管理

    Revit导出Fuzor模型，Fuzor可导出exc格式（低配置电脑便可信息查阅及编辑模型信息）

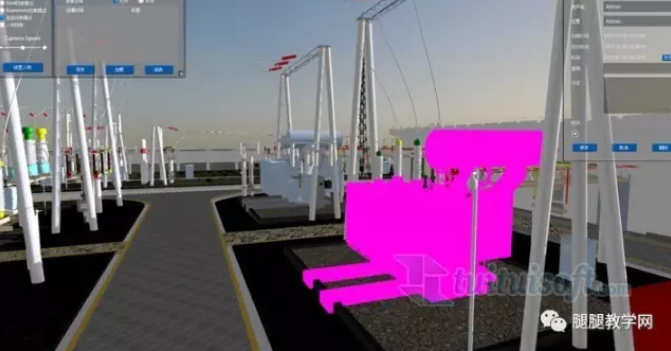

    f.VR虚体建造体验

    基于VR系统呈现BIM模型，提供客户浸入式的展示体验和信息互动

    结语：

    三维激光测绘、点云数据处理、BIM平台修复模型，使古建的原始数据得到完整的采集、存储并重建。重建后的BIM现状模型为营造维护单位提供了扎实的数据参照。虚拟构建的模型又成为后期的虚拟漫游的原始素材，保持了数据链的完整性。
