公司名称：中建三局第一建设工程有限责任公司

    项目地址：中国，安徽合肥

    应用软件：

    AutodeskRevitArchitecture

    AutodeskRevitStructure

    AutodeskRevitMEP

    AutodeskNavisworks

    Autodesk3dsMax

    ▲合肥置地广场A座及整体效果图

    项目概况

    置地广场A座工程位于安徽省合肥市政务区星光西路和龙图路交叉口，置地广场东北角，东临星光西路，北靠龙图路，南面为F座，西面为B座。其中，龙图路及星光西路为本工程使用的主要市政道路。

    本工程为超高层办公楼，结构类型为框架剪力墙结构；总建筑面积约101797m?，其中地下室四层，建筑面积约7686m?；地上主楼46层，建筑面积约94111m?，总高度约203.95m。

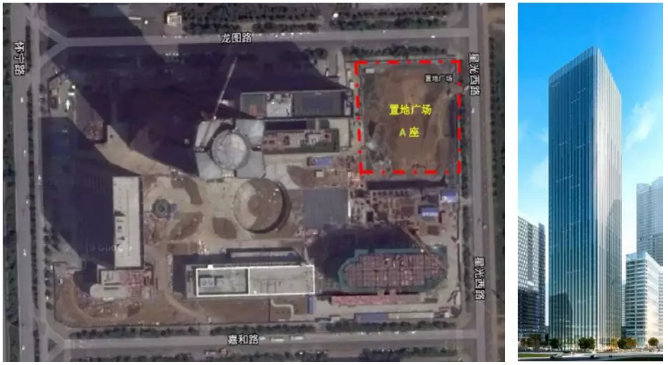

    ▲置地广场A座项目周边概况、效果图

    此项目荣获2017年第八届“创新杯”建筑信息模型(BIM)应用大赛?最佳工程建设专业-土建BIM应用奖、2017年度第三届中建协BIM大赛二等奖、2017年第三届科创杯全国BIM大赛优秀奖（施工组）。

    BIM应用体系

    本工程采用BIM总承包管理模式，各分包利用AutodeskRevit软件搭建各专业BIM模型数据，在施工过程中BIM模型由总包负责，模型建立按照“总-分-总-分”的过程进行。

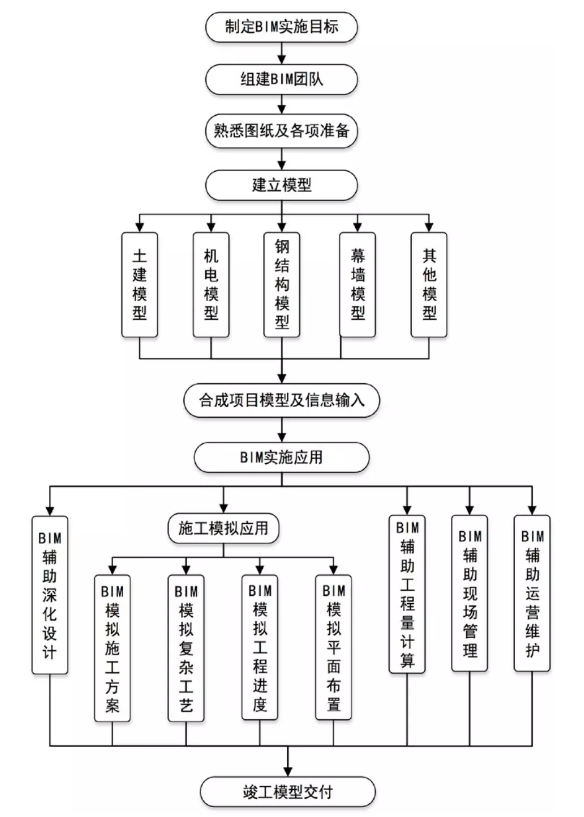

    ▲置地广场A座项目BIM应用流程

    BIM技术点应用

        图纸问题暴露

        场地平面场布优化管理

        超高层安全文明标识

        管综深化排布

        室内装饰装修BIM应用

        针对地下车库BIM应用

        基于铝模技术的BIM应用

        现场可视化管理

    ·(一)图纸问题暴露·

    将通过AutodeskRevit软件建立的各专业模型提交总包，总包在施工BIM模型设计及模型审核阶段，通过BIM模型真实表达设计图纸问题，并对设计图纸问题进行整理、记录反映给设计单位进行说明及变更优化；提高施工图纸中的质量，提前预警，提高各单位的协同能力，保证施工进度的按时完成。

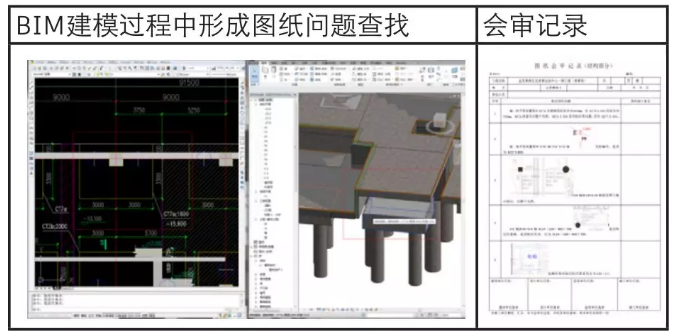

    ▲置地广场A座项目BIM图纸及相关记录

    ·(二)场地平面场布优化管理·

    项目地处闹市区，场外环境的复杂与场内用地的限制导致施工场地异常狭窄，通过AutodeskRevit软件依据CAD图纸搭建三维模型，进行全方位的平面布置规划，利用AutodeskRevit的可视化直观展示出不同施工阶段场地条件，通过AutodeskNavisworks虚拟漫游提前验证临建及各类设施布置方案，合理进行施工平面布置和施工交通组织。

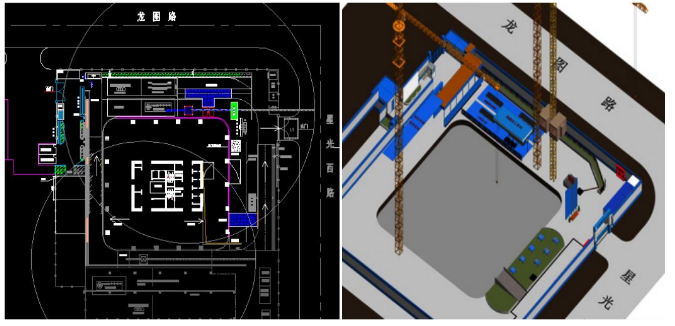

    ▲置地广场A座项目平面布置

    ·(三)超高层安全文明标识·

    为充分保障本工程建设安全顺利进行，采用我司统一的标准化定型安全防护技术及文明标识标语，对施工面及周边区域进行全方位防护。利用AutodeskNavisworks第三人漫游检查布置是否合理，论证是否具有极佳的安全防护效果及视觉效果。

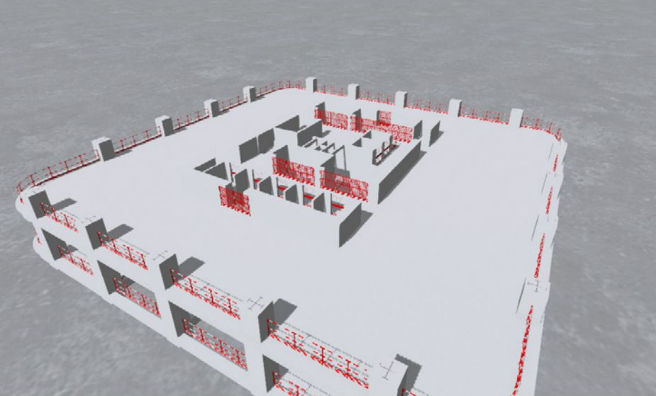

    ▲标准层防护

    ·(四)管综深化排布·

    在机电管线综合深化设计中，用AutodeskRevit建立机房的机电管线模型，在AutodeskNavisworks中对机房的大型机电设备及管线进行动态安装模拟，直观检测工序穿插的合理性；同时对机电各专业进行碰撞检查并出具检查报告，检查机电各专业间协调性；通过AutodeskNavisworks第三人漫游查看空间布置合理性，最终达到实现工序穿插、空间利用和专业协调最优化的目标。

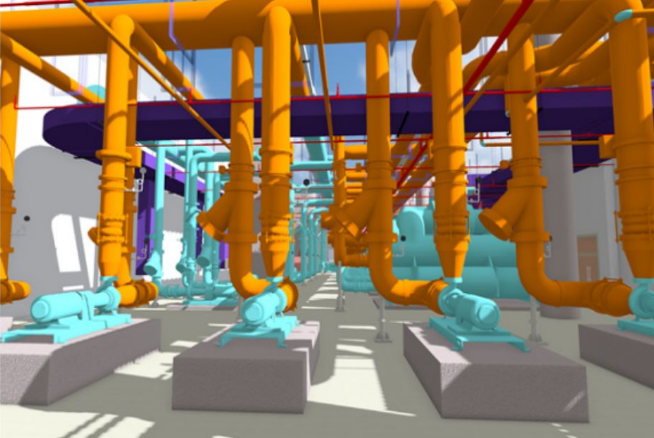

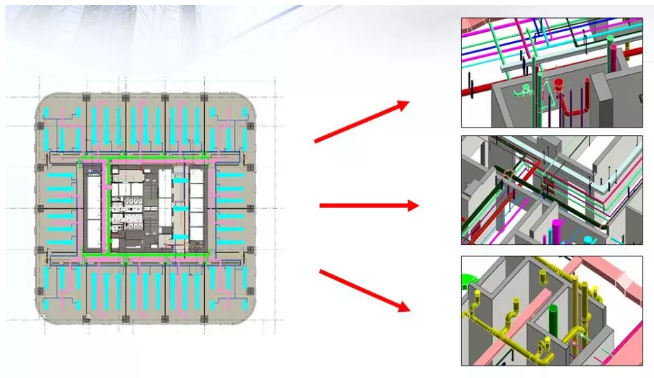

    ▲复杂节点、重点机房深化

    针对内装天花吊顶与机电的复杂交叉点位，在BIM模型中进行三维剖切，直观立体地表达大样节点部位，在水电改造中清晰表达改造方案。

    ▲复杂点位剖析

    针对标准层走廊及复杂点位出具净空分析报告，为各功能空间控高要求提供数据支持，实现净高控制。

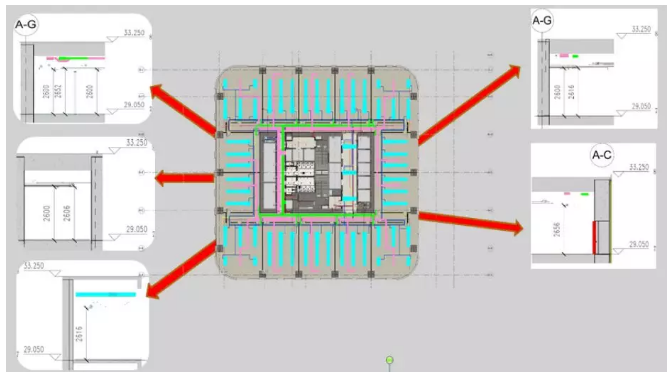

    ▲净高分析

    ·(五)室内装饰装修BIM应用·

    在室内装饰装修中，利用AutodeskRevit对大厅、通道的天花、墙面、地面的装修面分割排版进行建模，形成工程量统计清单，有效控制成本预算。

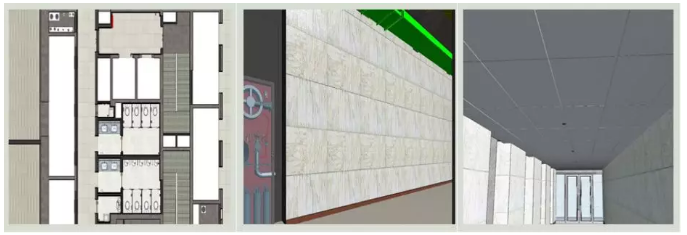

    ▲地面、墙面、天花排布

    对走廊卫生间的装饰装修及卫浴建造形成内装BIM样板间模型，利用移动端进行查看、审阅用以指导现场施工，辅助精装修工程优化，对施工现场进行校验；在与业主进行方案沟通中可准确、逼真地进行室内设计展示，实现设计可视化，使业主意愿表达更为直观。

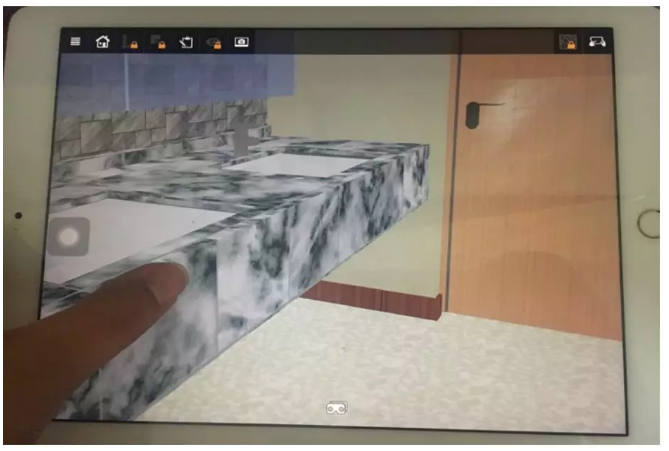

    ▲移动端查看

    ·(六)针对地下车库BIM应用·

    本项目地下三层均为地下车库，通过AutodeskRevit对项目地下车库的墙面、地面和上空引导标识，灯光布置及停车位的划分等进行详细模拟建造，对汽车出入库的行驶路线进行动态模拟展示，论证车辆在进出库过程中整体空间布置及交通流线设计的合理性。

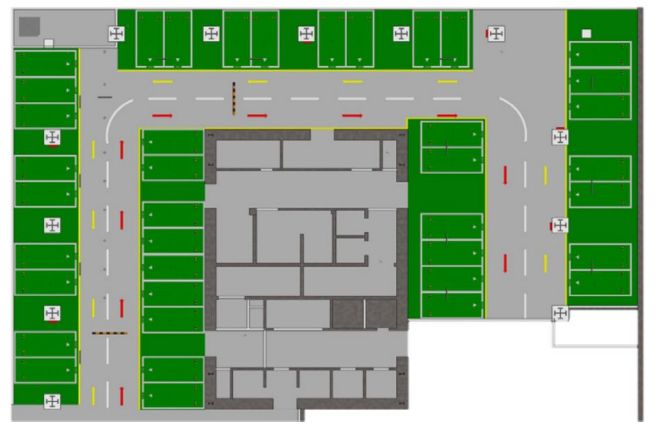

    ▲地下车库交通流线模拟分析

    ·(七)基于铝模技术的BIM应用·

    本工程为超高层办公楼，地上共46层，其中标准层结构为4.2m，15F、31F为避难层层高为4.5m。核心筒位置结构变化不大，外围结构自上而下变化较大。在充分考虑本项目工程特点下，本着保证工期，提高质量，节约成本，合理降低资源消耗的原则，决定核心筒位置采用铝合金模板体系，外围结构采用传统木模板体系。

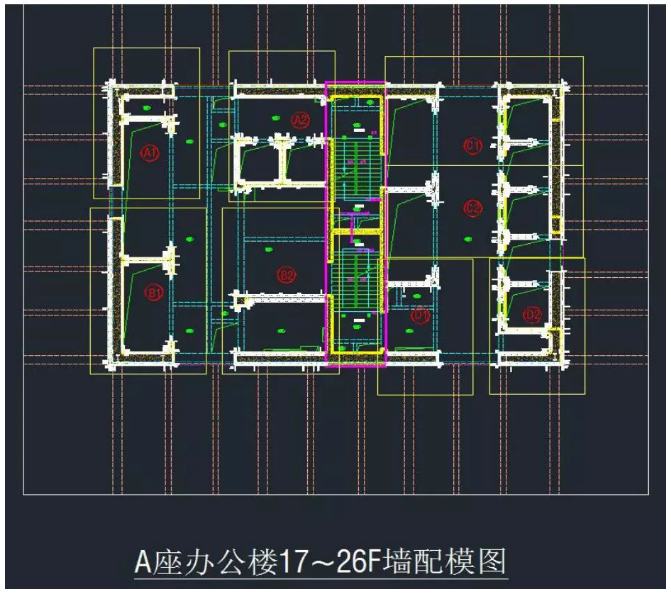

    ▲标准层核心筒铝模平面图

    建立铝模构件参数化族库，再把族载入到建好的结构模型中，在结构模型里进行铝模参数化深化设计，逐步建立墙、梁、板、柱、楼梯间等的铝模三维模型。将三维模型提供给铝模构件加工厂家，通过直观的三维立体模型提高加工效率；通过三维模型对劳务班组进行铝模施工技术交底，减少整套铝模体系组装工期。

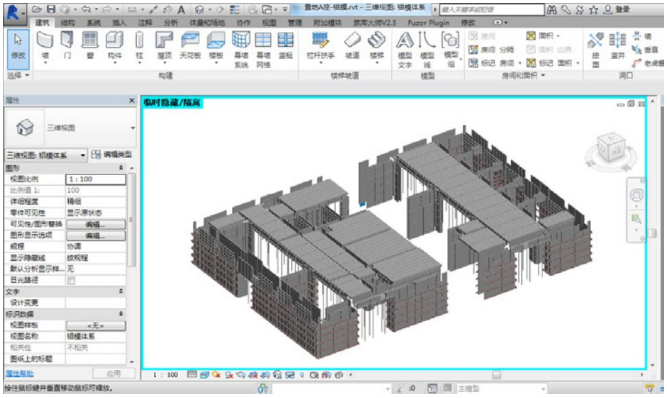

    ▲标准层铝模参数化设计

    ·(八)现场可视化管理·

    现场管理人员以及监理工程师利用移动终端设备，在检查时将BIM模型与现场施工实物进行对比，并在现场实拍记录问题，填写记录表格后下发整改通知单，为现场质量管理提供便利。

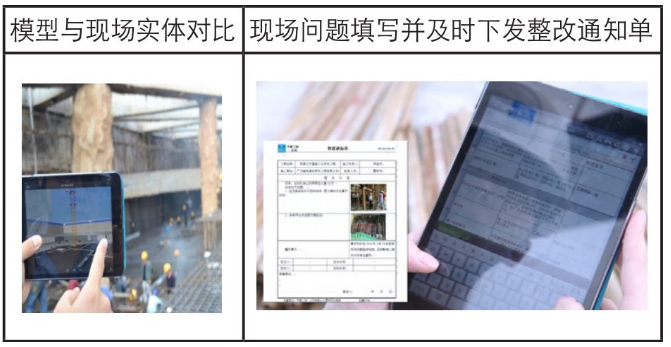

    ▲模型与现场实体对比及整改

    同时应用动态样板引路系统，在平板上或在现场布置多个触摸式显示屏，利用BIM的施工模拟功能将现场重要样板做法进行动态展示，为现场质量管控提供服务。这种做法打破传统在现场占用大片空间进行工序展示的单一做法。

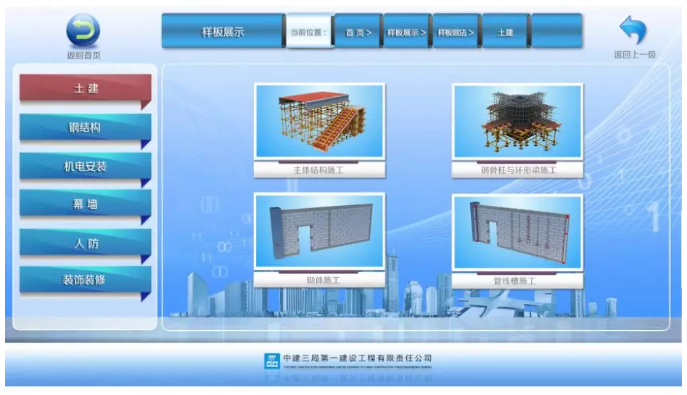

    ▲触摸式动态样板系统

    结语

    BIM技术的应用在本项目的生产及管控过程中提供了重要的数据及信息支持。利用BIM通过数据对比和模拟分析，可以帮助项目投资方迅速评估建筑投资方案的成本和时间，选择最合适的投资方案；利用BIM模型可以建立与清单、定额关联的数据库，提升施工预算的精度与效率，实现对项目成本风险的管控。
