BIM虚拟技术应用实例：基于Revit+Dynamo的楼宇疏散可视化分析

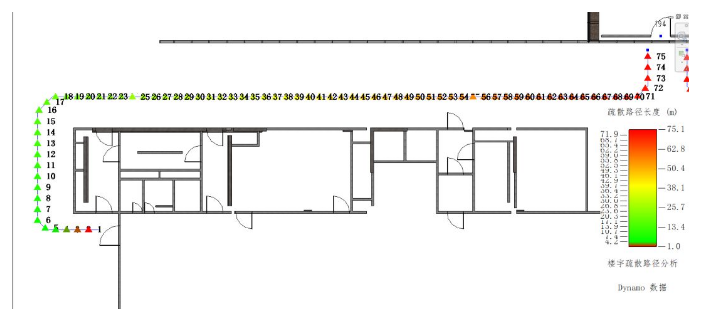

在Revit中有分析选项，在Revit中我们可以做采光分析，结构受力分析，但是大家应该用的很少，有过尝试的朋友已经发现，这些分析要登录欧特克的账户。今天我们介绍的是基于Revit和他"女朋友"—Dynamo的一种可视化分析（不用颜色表达我就难受哈哈哈）如下：

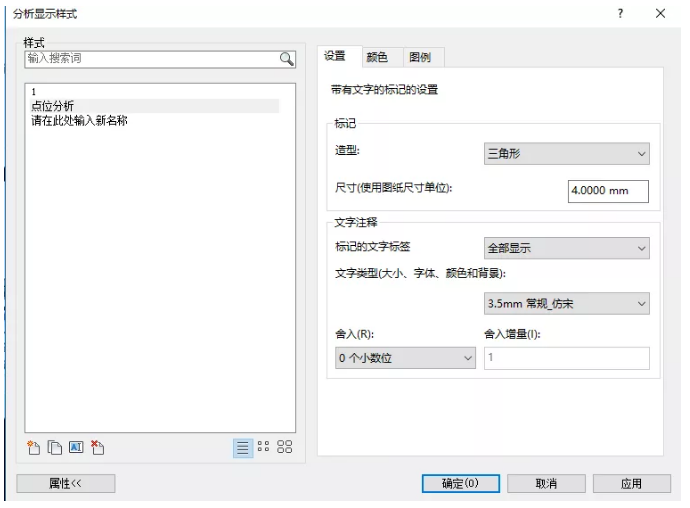

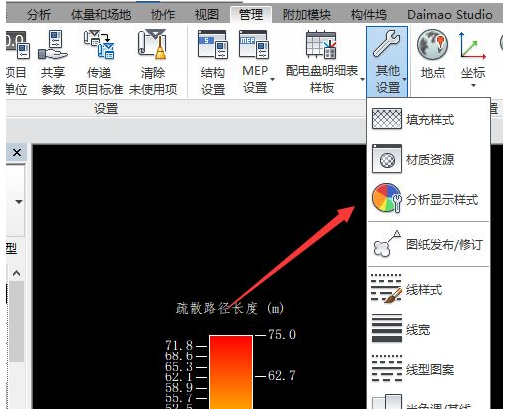

首先说一下这个图例的制作，我们在Revit中完成（具体操作可以F1帮助文档说的比较清楚）：

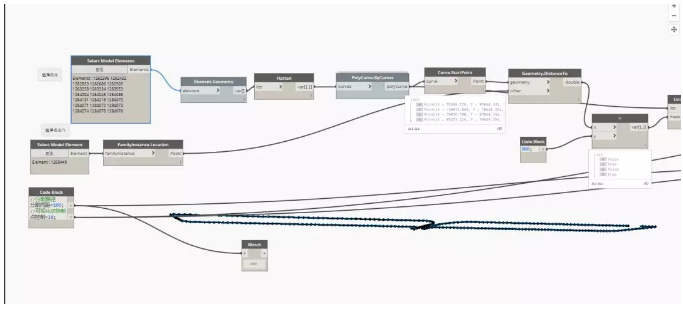

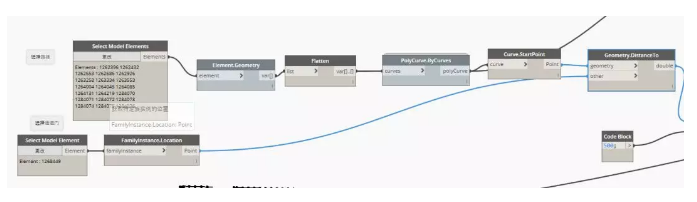

整体的思路是选择疏散通道的门的位置和路径的位置并对路径处理计算出起点到门的距离如下（需要安装lunchbox以及archi-lab.net软件包）：

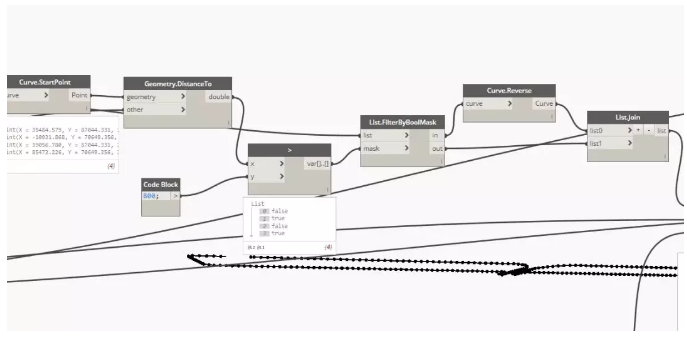

之后是对路径的一个通过计算路径起点到门的距离的来滤处理选择将大于一定数值的路径改变方向之后再组合到一起：

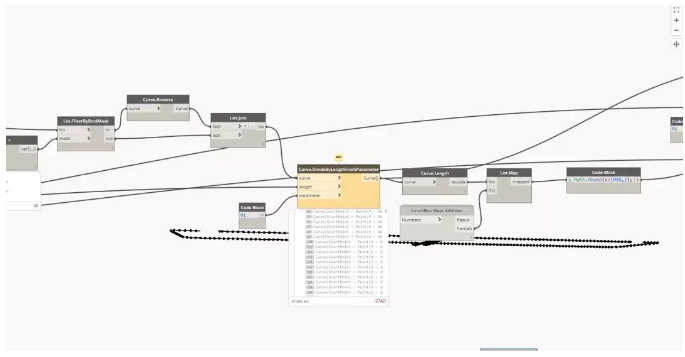

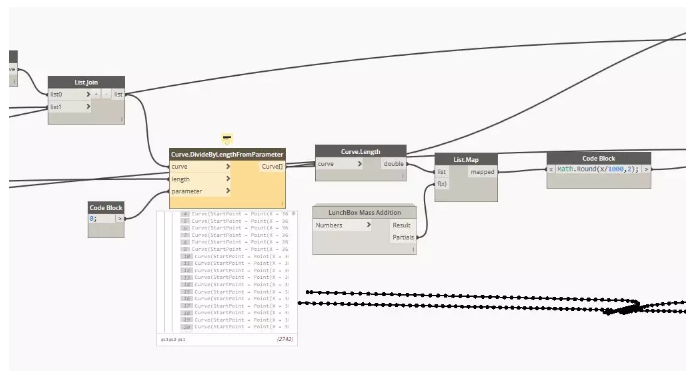

接下来我们做的是要把路径分割使用到的节点是Curve.DivideByLengthFromParameter之后并对处理后的curve求出长度后做一个list.map的处理（这一部分表达起来比较晦涩，大家自己尝试）

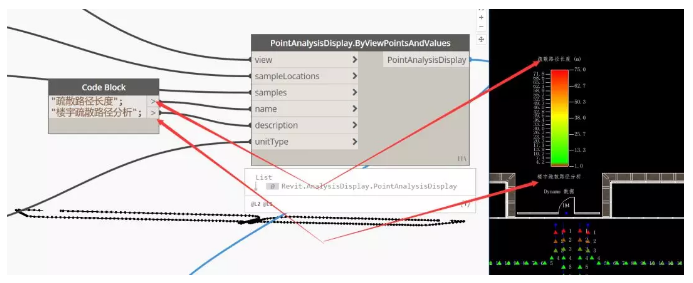

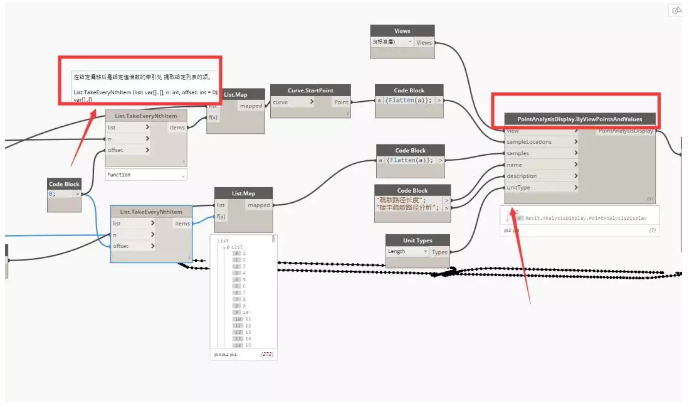

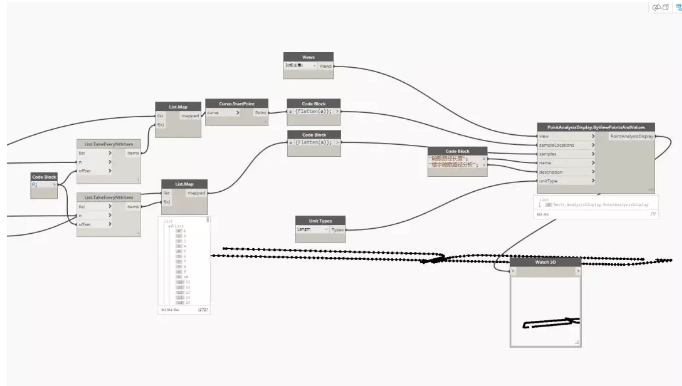

之后主要是用的一个列表的处理和将计算结果的可视化表达节点PointAnalysisDisplay.ByViewPointsAndValues
以下是完整截图：
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
