Revit玻璃屋顶怎么画？在revit中如何创建玻璃屋顶？

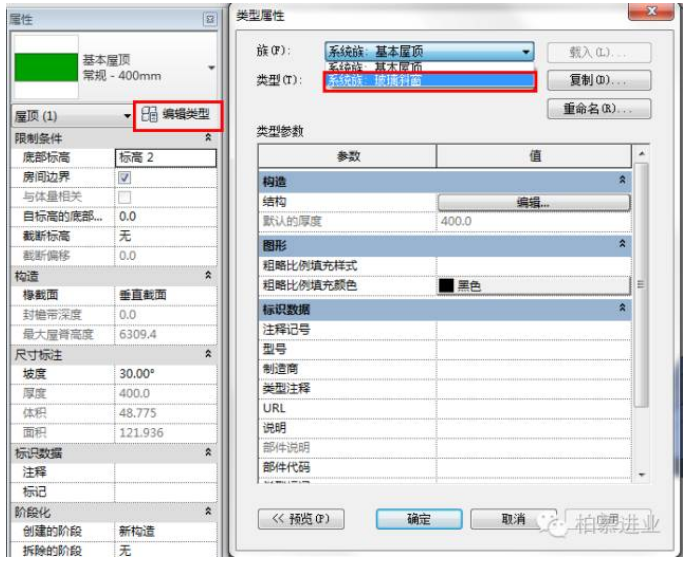

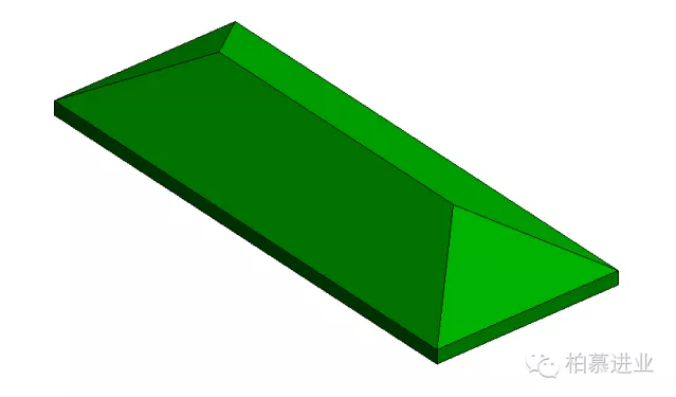

1）第一种，很简单，只需将屋顶的系统类型改成玻璃斜窗即可如图1；
图1

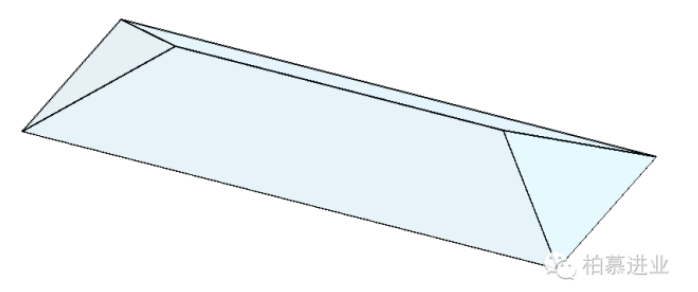

2）将族的类型改成玻璃斜窗即可完成想要的屋顶如图2；
图2

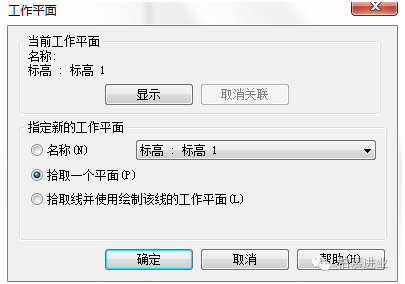

3）第二种，这种方法用到了内建体量，在此之前，需要绘制一条参照平面，这个根据项目设计的具体需要来绘制，没有硬性要求。设置并拾取刚绘制的参照平面如图3；
图3

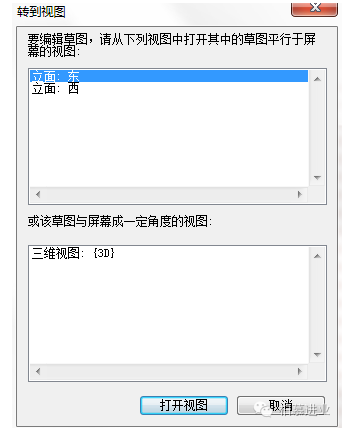

4）这时，系统会提示需要的视图，根据需要进行选择，并点击确定，进入绘图模式如图4；
图4

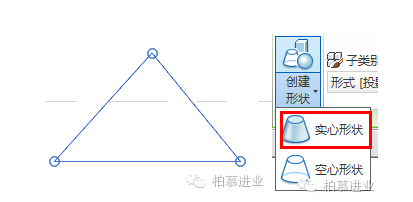

5）绘制需要的三角形，完成之后，选取整个三角形，在创建形状中选择实心形状如图5；
图5

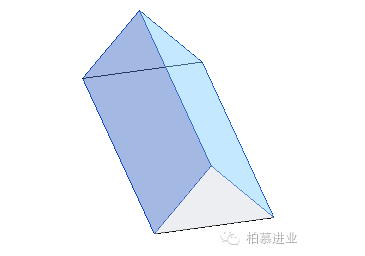

6）使用tab切换键选取要拉伸的面如图6；
图6

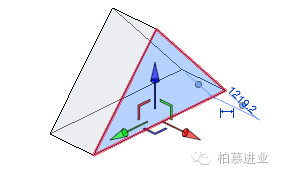

7）拉至需要的尺寸或设计要求如图7；
图7

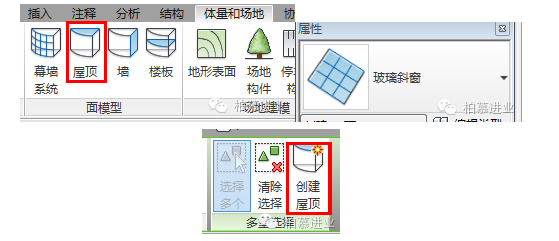

8）这时，使用体量和场地选项卡下面屋顶的命令，为体量面添加屋顶，选取的时候在属性面板中选取玻璃斜窗，创建屋顶，最后删除体量即可如图8；
图8
