Revit是如何实现自动剪切？Revit中梁、柱自动剪切的问题
Revit建模时当梁彼此相交时，会出现某些不能自动剪切的情况。有时在项目中使用柱与梁相交时，也会出现无法直接剪切的情况(材质相同，预制混凝土)，如图所示。
下面来讲两种完成剪切的方法：

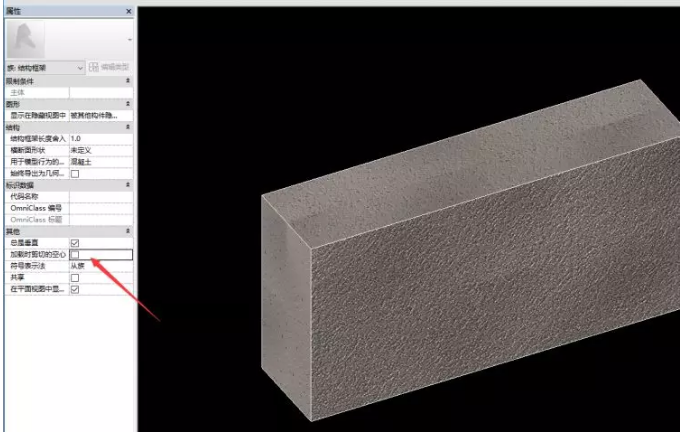

1、双击梁，对梁族进行编辑，在“属性”面板中，找到“加载时剪切的空心”并勾选，重新载入项目中，如图所示。

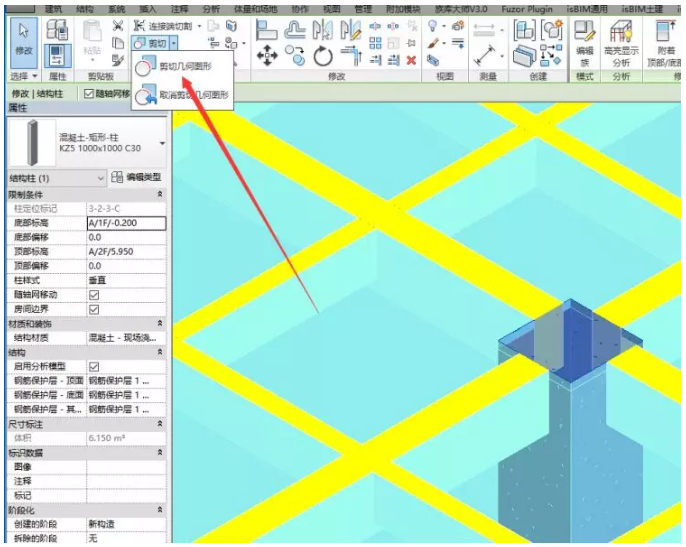

2、单击“修改”选项卡下“剪切”的下拉列表中的剪切几何图形，如图所示。
注意：如果项目有多个未附着的空心，所有这些空心都将参与到剪切中。
意义：在结构建模过程中遇到类似问题，可以通过上述方法，完成梁与梁、梁与柱之间的剪切，方便建模。
