Revit官方教程丨图元可见性替换层次
有多种方法可以替换图元的显示。

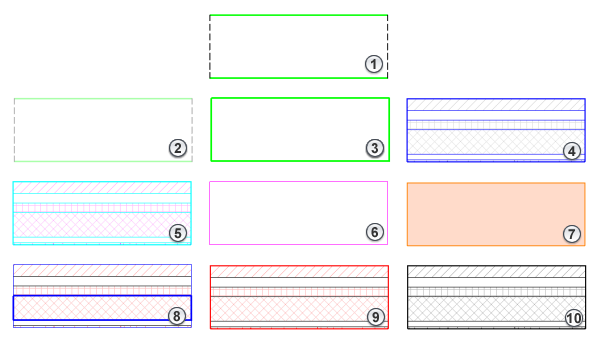

哪种替换方法要优先于其他方法，也就是说在决定图元显示方面哪种方法会“获胜”，这通常并不十分明显。下面的列表可能并不能涵盖每种情况，但它包含一些常用替换。（1 为最高优先级，10 为最低优先级。）
线处理工具
替换视图中的图形
“按图元”“半色调”
图形显示选项 - 轮廓边
替换视图中的图形“按图元”
视图过滤器
视图深度 - 超出线样式
阶段化图形替换
可见性/图形替换替换主体图层截面线样式
可见性/图形替换投影/截面线
投影对象样式
以下示例说明了墙图元中的这些替换：
注： 也可以为风管和管道系统类型指定图形替换。 请参见自定义系统类型。
墙具有以下替换：

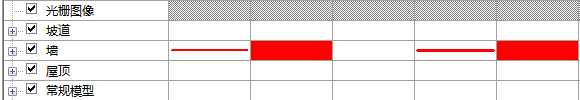

视图“墙”类别的可见性/图形替换

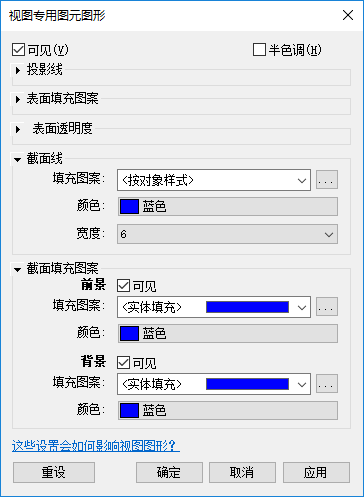

替换视图中的图形“按图元”作为“墙实例

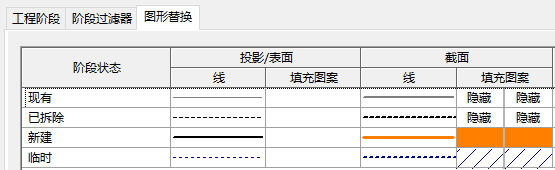

阶段化图形替换

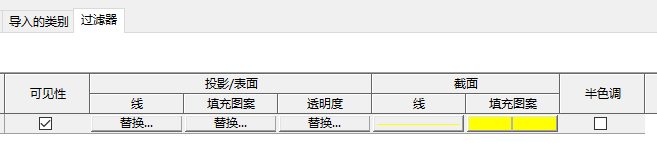

视图过滤器替换墙图形特定厚度
对于定义的 4 个替换，墙实例的图元替换可见，因为其层次最高：
删除图元替换，然后视图过滤器可见：
删除视图过滤器，然后“阶段化图形替换”可见：
更改视图的阶段过滤器，然后“墙”类别的“可见性/图形”替换可见：
