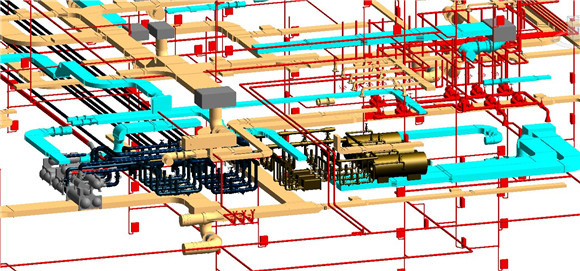

管线综合布置技术是依靠计算机辅助制图手段，采用 BIM三维图， 在施工前对机电安装工程进行模拟施工完后的管线排布情况， 即在未施工前先根据施工图纸在计算机上进行图纸“预装配”。 经过“预组装”， 施工单位可以直观地反映出设计图纸上的问题， 尤其是发现在施工中各专业之间设备管线的位置冲突和标高重叠。

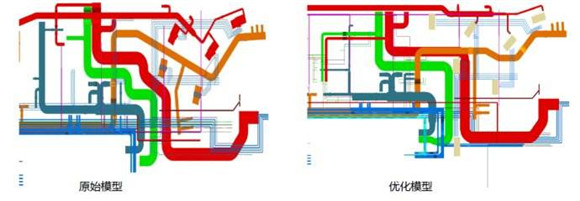

根据模拟结果， 结合原有设计图纸的规格和走向， 进行综合考虑后， 再对施工图纸进行深化， 而达到实际施工图纸深度。 应用此方法可极大缓解机电安装工程中存在的各种专业管线安装标高重叠、 位置冲突的问题， 不仅可以控制各专业和分包的施工工序， 减少返工， 还可以控制工程的施工质量与成本。

一、快速完善施工详图设计和节点设计

应用“管线综合布置技术” 可以使各专业的施工单位和人员 提前审图并熟悉图纸。通过这一过程， 使施工人员 了解设计意图， 掌握管道内的传输介质及特点，弄清管道的材质、 直径和截面大小， 强电线缆与线槽（架、 管） 的规格、 型号、弱电系统的敷设要求， 明确各楼层净高， 管线安装敷设的位置和有吊顶时能够使用的宽度及高度、 管道井的平面位置及尺寸， 特别要注意风管截面尺寸、 位置、保温管道间距要求、 无压管道坡度、 强弱电桥架的间距等。

二、控制各专业或各分包的施工工序

管线综合布置技术是在未施工前根据施工图纸进行图纸“预装配”， 通过“预装配” 的过程， 把各个专业未来施工中的交汇问题全部暴露出来并提前解决， 为将来工程施工组织与管理打下良好基础。 施工中可以合理安排、 调整各专业或各分包的施工工序， 有利于穿插施工。

三、预先核算、 计算、 合理选材

在实现机电工程总包的前提下， 应用管线综合布置技术， 才能做到合理选用综合支吊架； 机电总包可以统筹安排各个专业的施工， 而综合支吊架的最大的优点就是不同专业的管线使用一个综合支架， 从而减少支架的使用量， 合理利用建筑物空间， 同时降低了施工成本。 只有采用管线综合布置技术才能更好地进行综合支架的预先核算、 计算和选择。

四、施工动态控制

由于图纸制作、 处理、 审核全在现场进行， 使与机电工程有关的管理及施工人员（甲方、 监理、 总包、 劳务分包等） 均可通过管线综合布置技术， 对图纸对所涉及的专业内容（各专业的综合图、 机电样板报审图、 土建交接图、 方案附图、洽商附图、 报验图及工程管理用图等）进行合理调整， 及时掌握图纸的变更状况，实现施工动态控制。
