Revit拉伸命令怎么用？关于在Revit中使用拉伸命令绘制彩虹桥
来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

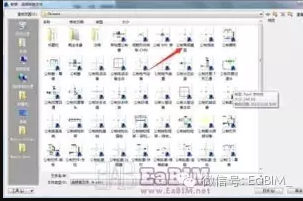

首先创建一个公制常规模型：
在前立面中：先创建一个拉伸形状，尺寸见下图：
单击完成拉伸命令；

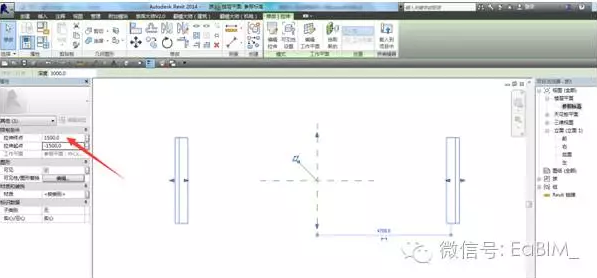

在参照平面中：选中拉伸实体，更改拉伸起点和终点，尺寸见下图：

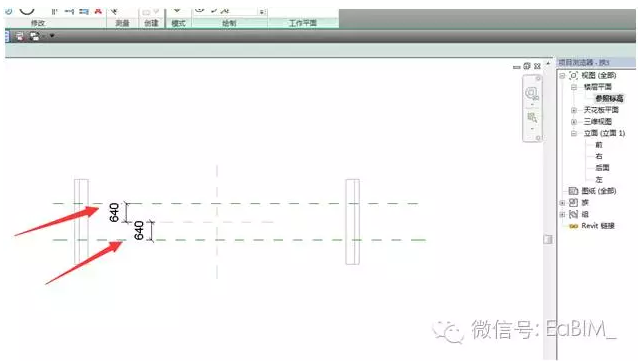

在视图中绘制两个参照平面，见下图：

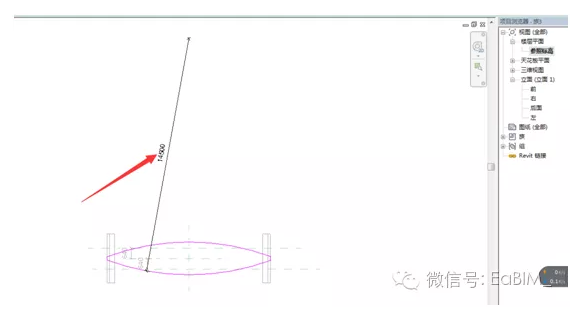

创建一个拉伸形状，尺寸见下图：圆弧半径为14500；

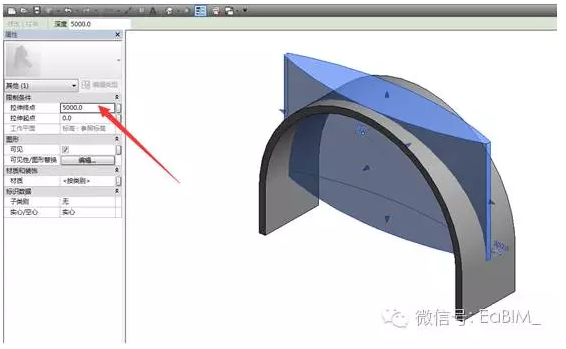

并将拉伸终点改为5000：

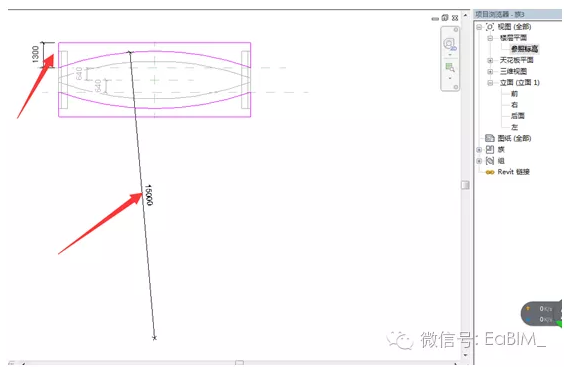

继续创建一个拉伸形状，尺寸见下图，圆弧半径为15000，完成后单击完成拉伸：

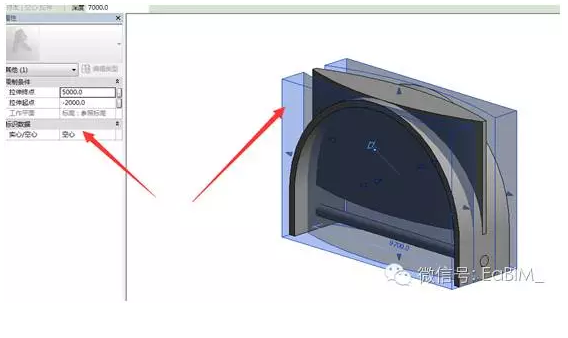

并将拉伸起点改为-2000，拉伸终点改为5000：

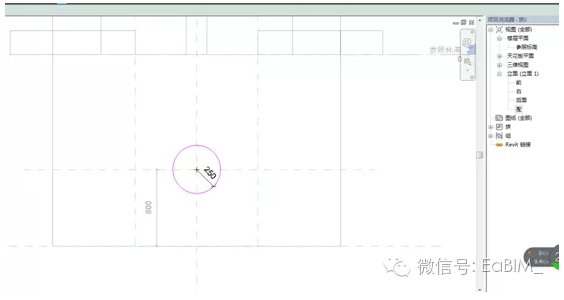

进入左立面或右立面：创建一个拉伸，尺寸见下图，圆弧半径为250，圆心距底部800；完成后单击完成拉伸:

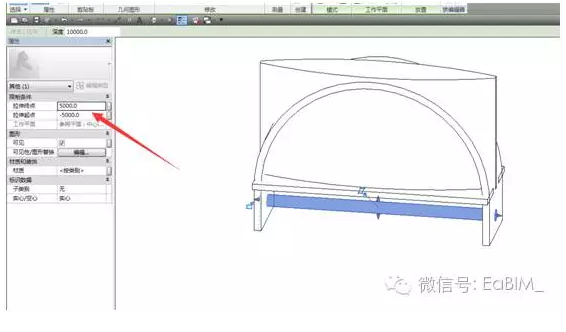

并将拉伸起点改为-5000，拉伸终点改为5000：

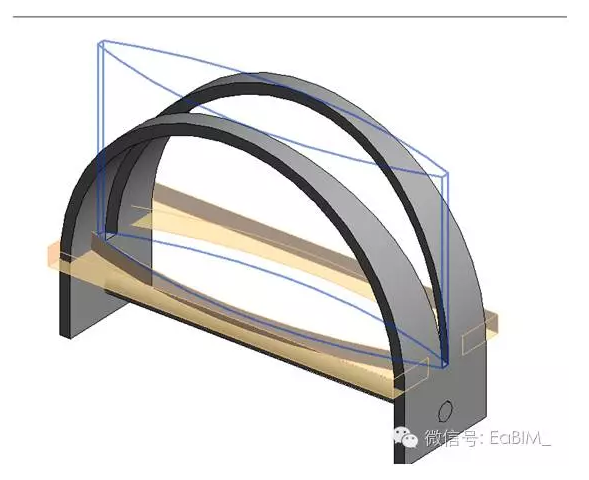

进入到三维视图：将三个拉伸分别调为空心，并用命令分别剪切第一个拉伸实体；如下图：

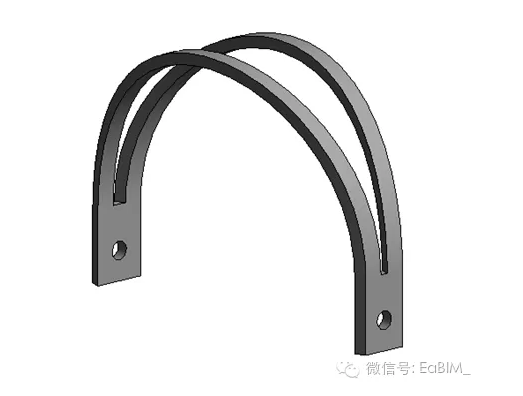

完成后如下图：

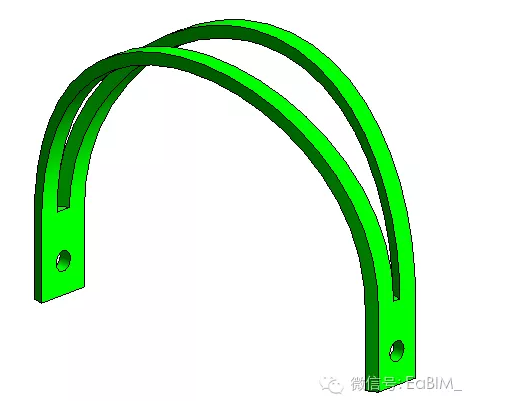

最后根据自己的喜好加上颜色：
