Revit变径三通怎么画？BIM软件小技巧：Revit变径Y形三通族的制作
在现实生活中T形三通是有半径的，可是在MEP中自带的族里只是通过活接头来实现变径，而三通是同径，不符合施工要求，今天我给大家说下如何画一个T形三通族和如何来实现这一功能。

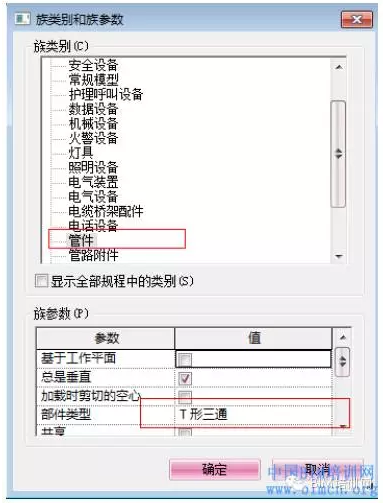

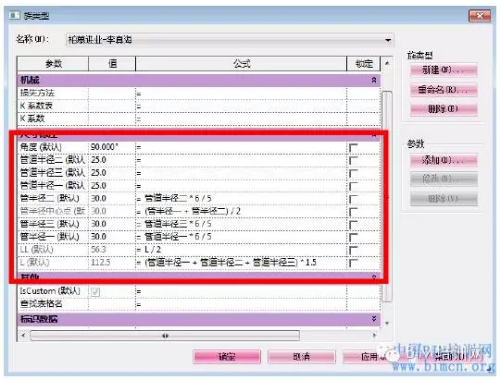

首先新建一个公制常规模型族，在族类型中添加如下参数和公式：
在绘图区绘制如下多条参照平面及标注后添加对应参数，如下图所示：

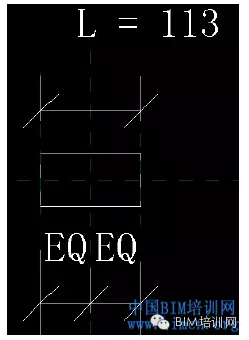

在平面图中用放样融合工具绘制，路径位于水平中心线上，长度为L，左轮廓圆半径为管半径一，右边的轮廓圆半径为管半径二，如下图所示：

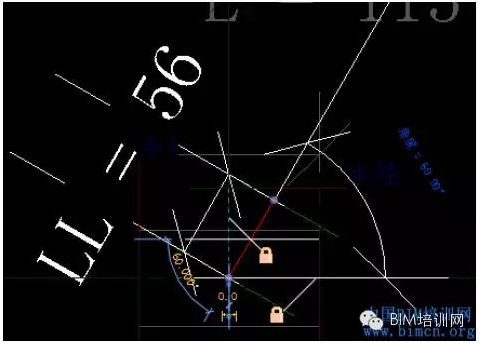

再绘制一个放样融合长茺为LL添加一个角度参数，起点与中心锁定，如下图所示：

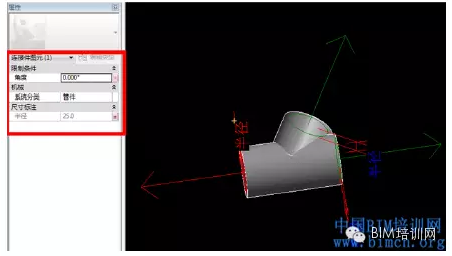

轮廓一的轮廓圆半径为管半径中心起点，轮廓二的圆半径为管半径三。在三维图中添加三个管道连接件，左右两连接件的设置如下图所示，上面那个连接件的设置多个角度关联：
最后，把族类型与族参数设置如下：
