Revit斜径三通怎么画？关于Revit中如何绘制斜三通
来源丨益埃毕教育

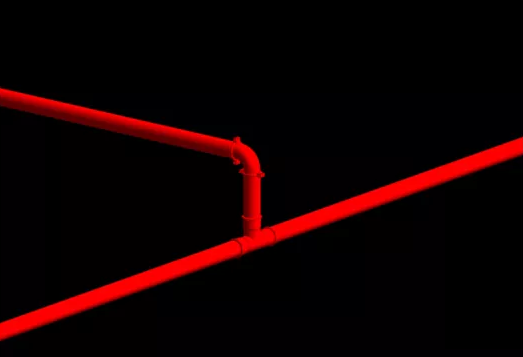

在revit软件中，进行管线调整时经常会因为空间不足，导致不能在竖直方向上以垂直三通相连接，这时可以考虑将三通进行旋转，再与水平管段连接以降低对竖直方向上距离的要求。
具体操作如下：

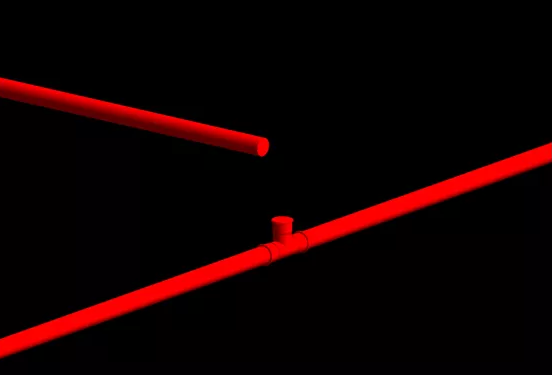

1.在原有的连接方式上将竖直管段删除，保留水平管段及三通。如下图所示：

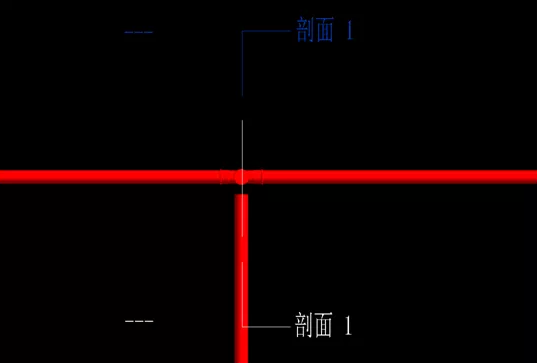

2.从三维视图转化到平面视图，以垂直于三通所在的水平管道做一个剖面（快捷键pm）。

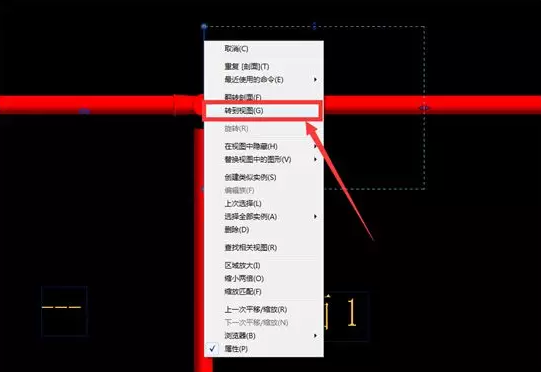

3.右击选中剖面，在弹出的窗口中单击“转到视图”。

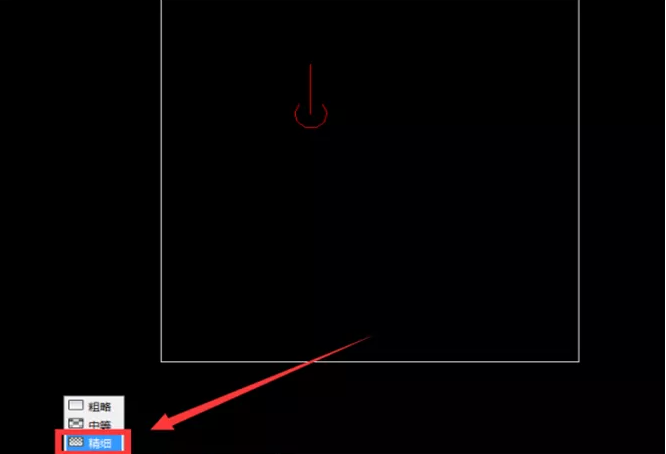

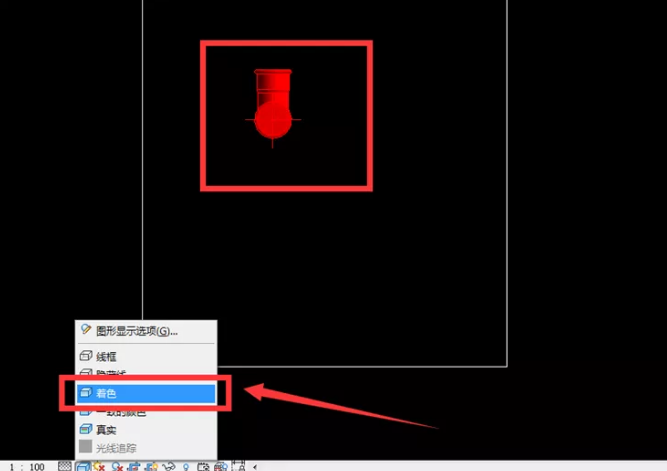

4.转到视图后若只能看见线条，修改最下面一栏中的“详细程度”，选择“精细”。再将“视图样式”改为“着色”即可。

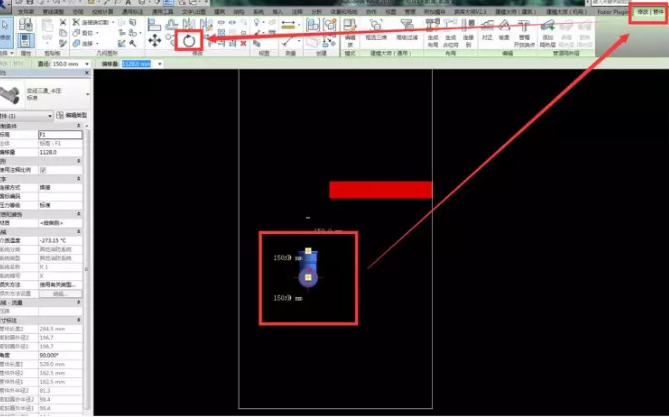

5.在剖面视图中选中三通，在注释选项卡“修改”一栏中，单击“旋转”命令。

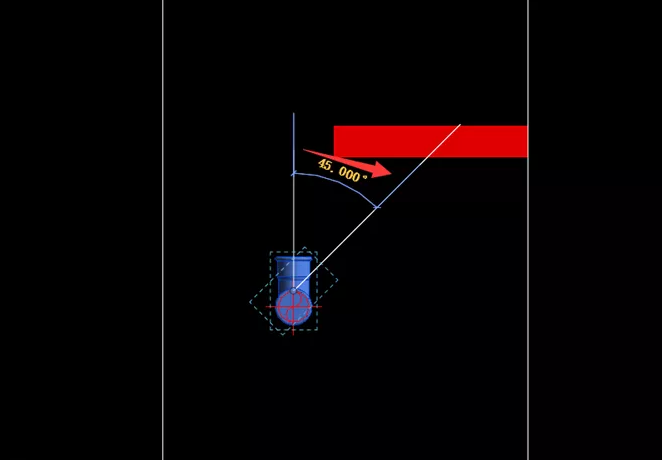

以竖直方向为起点，单击确定，向需要连接的水平管段方向滑动鼠标，输入旋转的角度，这里旋转45度为例。

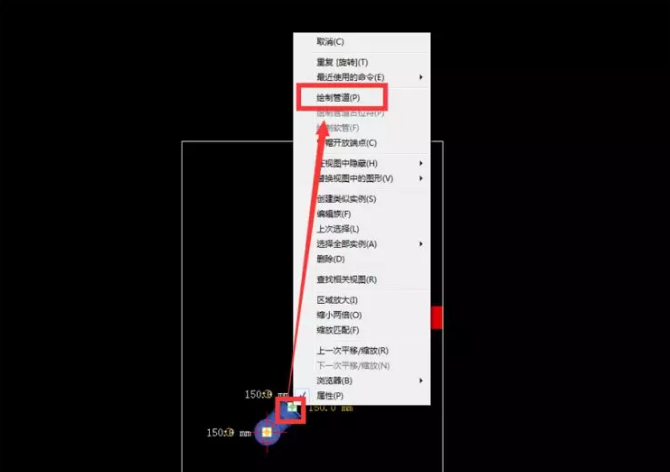

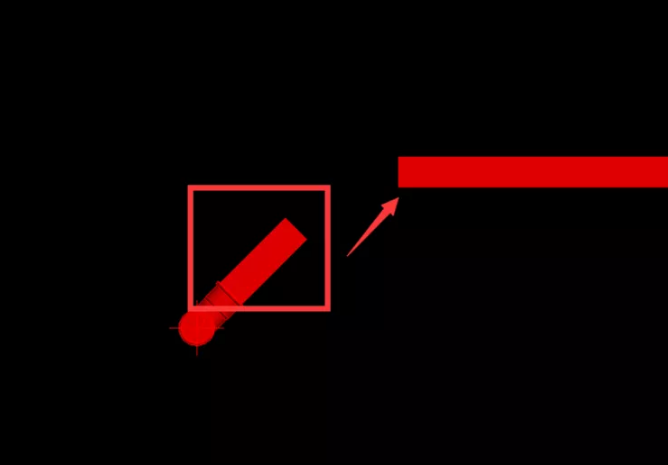

6.仍然在剖面视图中，单击选中三通，在三通上“+”标志处右键，选择绘制管道。

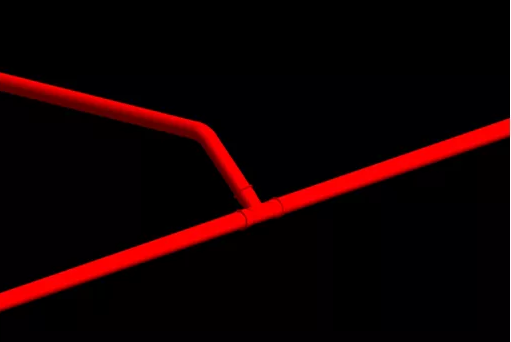

7.将绘制出的斜管段与水平管段相连接即可（快捷键“tr”）。转到三维视图即实现斜三通的绘制。
-END-
