Revit官方教程丨编辑视图裁剪区域
使用裁剪区域隐藏视图中模型的各部分。

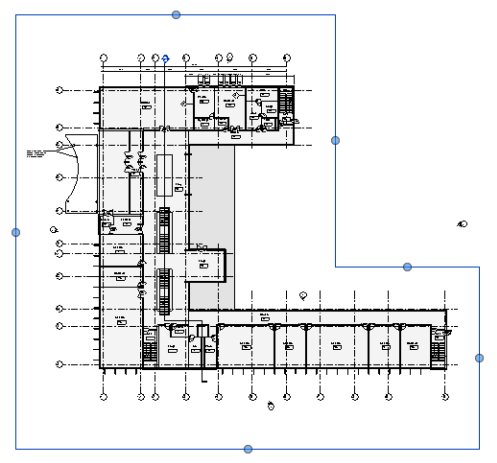

裁剪区域可以是矩形或非矩形。
在平面、立面或剖面视图中，选择裁剪区域，然后单击“编辑修改 | <视图类型>”选项卡
“模式”面板
编辑裁剪。
使用“修改”和“绘制”面板上的工具根据需要编辑裁剪区域。 修改或删除现有的线，然后绘制完全不同的形状。
注： 若裁剪区域为非矩形，则打印到 PDF 时它创建的文件可能会比较大。请参见疑难解答：打印视图和图纸以了解其他信息。
完成后，单击
（完成编辑模式）。

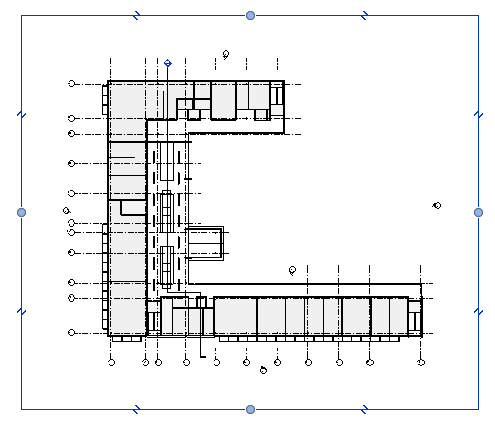

注： 如果要重设某个已编辑的裁剪为矩形形状，选中该裁剪，然后单击“编辑修改 | <视图类型 >”选项卡“模式”面板
“重设裁剪”。
