    可视化编程为Revit建筑构件批量编码

    ——以停车场为例

    为什么要批量编码？

    在建筑设计中有很多实例需要编码，比如房间编号，预制构件编号，停车位编号等等，而且这类实例会在设计初期经常变更，导致编码也会随之变更，如果以人工方式编码，费时费力，且容易出错，所以使用自动排序编码的方式更准确、更高效。

    题目目标：

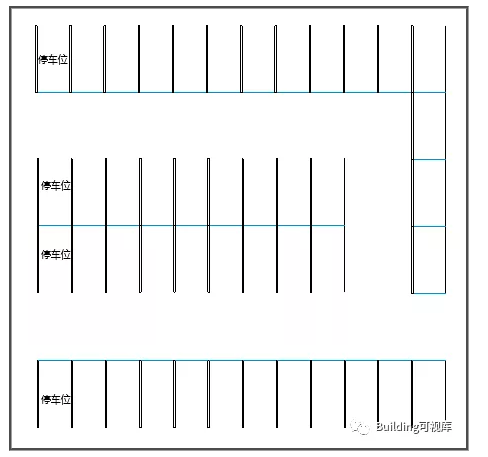

    学会给下图45个停车位进行批量编码，在属性——标识数据——标记中批量添加001-045

    所用工具：

    Revit2019+Dynamo1.3.3

    大致思路：

    在Dynamo中只要给予一条穿过所有停车位的模型线，将所有需要编码的物件串联起来，组合程序节点，形成干涉逻辑，执行此程序，则会按照曲线与实例的干涉顺序进行自动编码。

    最终成果：

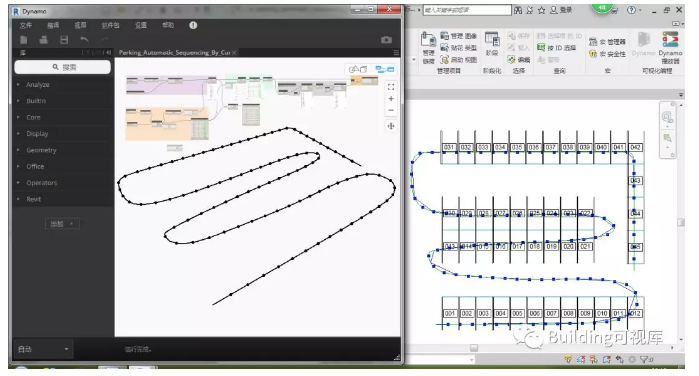

    总体界面

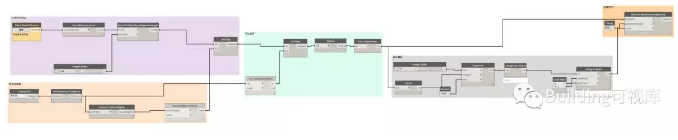

    节点图

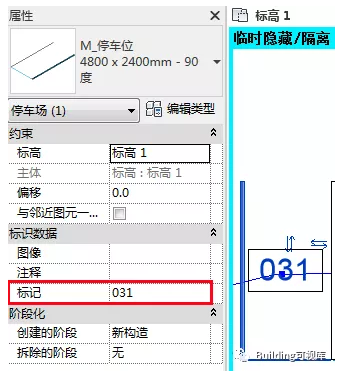

    31号停车位属性界面

    实施路径：

    A：曲线导入与分析点密度设定

    B：停车位选取与取出

    C：线性编码排序分析

    D：排序编码位数和前缀词补充

    E：资料回填到停车位对应栏位

    路径剖析:

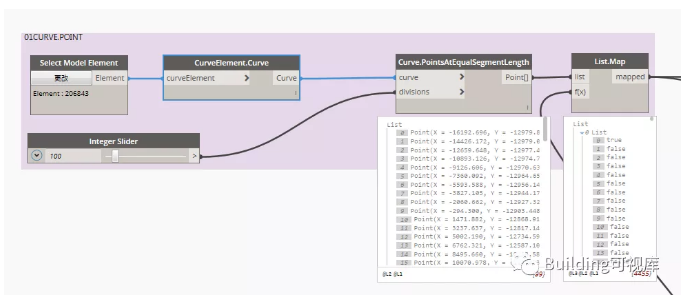

    A：曲线导入和分析点设置

    ModelElement

    ——从文档选择模型图元

    CurveElement.Curve

    ——获取该几何图元上的几何图元曲线

    Curve.PointsAtEqualSegmentLength

    ——返回基于输入的分段数沿曲线长度均匀分布的点

    IntegerSlider

    ——用于生成整数值的滑块

    List.Map

    ——将函数应用到列表的所有元素，由结果生成一个新列表

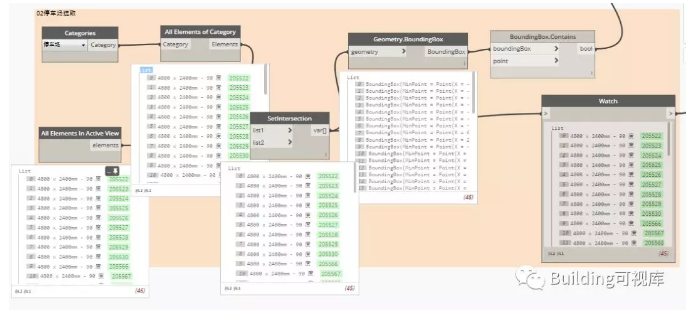

    B：停车场选取

    Categories

    ——所有内置图元

    AllElementsofCategory

    ——从模型获取指定类别的所有图元

    SetIntersection

    ——生成两个序列的交集

    AllElementsInActiveView

    ——获取活动视图中可见的所有图元

    Geometry.BoundingBox

    ——获取包含给定几何图形的边界位置

    BoundingBox.Contains

    ——确定点是否在边界位置内部

    Watch

    ——将节点输出内容可视化

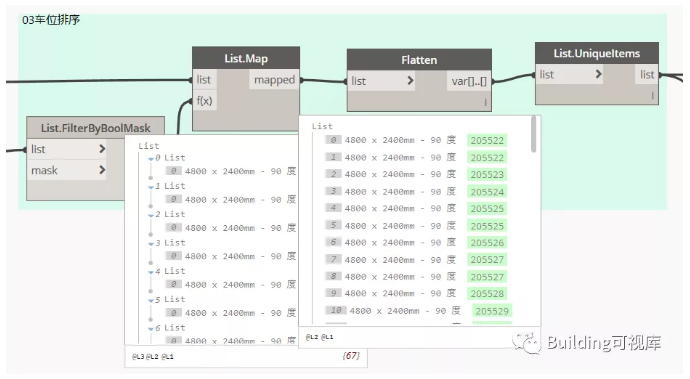

    C：车位排序

    List.FilterByBoolMask

    ——通过在单独布尔列表中查找相应索引过滤序列

    Flatten

    ——返回多维列表的展平一维列表

    List.UniqueItems

    ——创建包含给定列表中所有唯一向的新列表

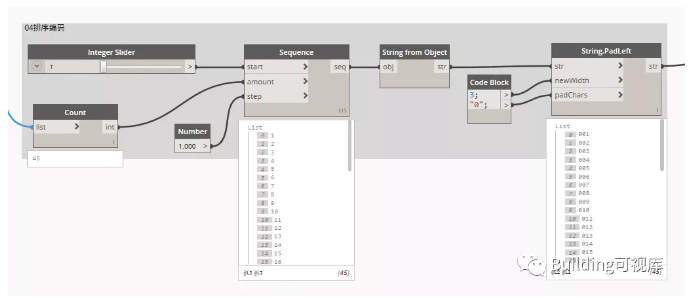

    D：排序编码

    Count

    ——返回指定列表中的项数

    Sequence

    ——创建数字序列

    Number

    ——创建数字

    StringfromObject

    ——将对象转化为字符串表示

    CodeBlock

    ——允许直接编写代码

    String.PadLeft

    ——前缀词补充，可指定长度使字符串右对齐

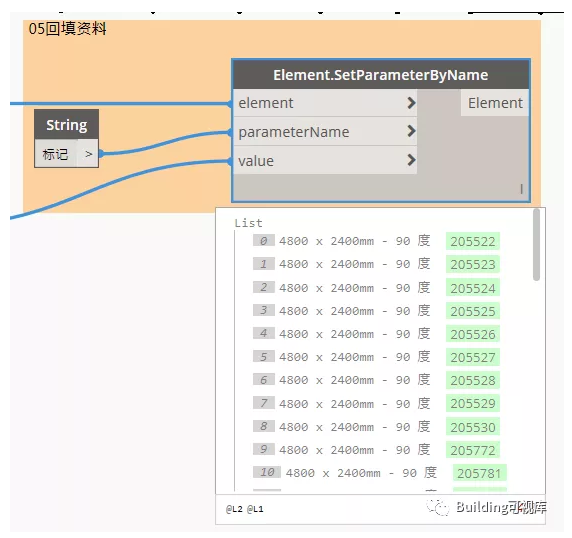

    E：回填资料

    String

    ——创建字符串

    Element.SetParameterByName

    ——设置一个图元参数

    说在最后！

    Dynamo是基于Revit的参数化设计的辅助工具，它可以实现Revit自身无法实现的功能，功能极其丰富和强大。由于Dynamo也是一种编程工具，它的程序足够灵活，可以跨行业规程进行使用，它的功能也许只受限于团队的想象力。
