Revit官方教程丨将透明应用于模型图元类别的面
如果图元是透明的，只在图元表面上绘制边缘和填充图案（包括实体填充）。
注： 如果要将透明度应用到单个模型图元面，请参见替换单个图元的可见性和图形显示。
打开要在其中将透明应用于模型类别面的视图。
单击“视图”选项卡
“图形”面板
（可见性/图形），或者在绘图区域的图元上单击鼠标右键，然后单击“替换视图中的图形”“按类别”。
在“可见性/图形”对话框中，单击“模型类别”选项卡。
如果要编辑链接模型中的图元的模型类别
单击“Revit 链接”选项卡。
单击“显示设置”列中的按钮。
在“RVT 链接显示设置”对话框中，单击“自定义”。
单击“模型类别”选项卡。
从下拉菜单中选择“<自定义>”。
高亮显示类别行或多个行。
在“透明”柱中，选择复选框。
单击“应用”查看修改，然后单击“确定”退出“可见性/图形”对话框。
如果图元是透明的，只在图元表面上绘制边缘和填充样式（包括实体填充）。不会绘制图案线之间的面。 在“隐藏线”视图和“带边界着色”视图中，隐藏部分边缘。边缘可以被任何非透明图元的面隐藏，也可被其自己的图元（即使被标记为透明）隐藏。边缘不能被其他透明图元隐藏。

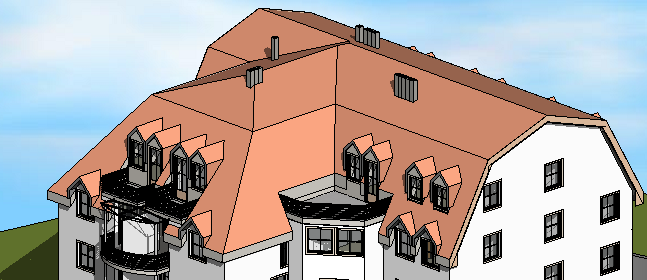

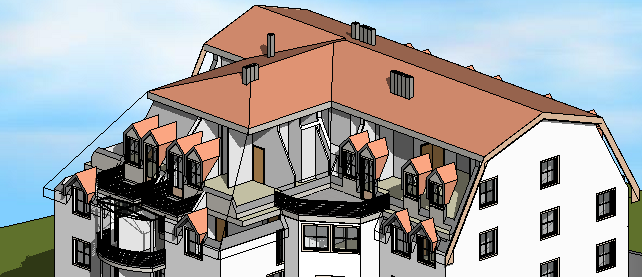

下图以三维视图显示了同一模型。 第二个图显示了应用透明后屋顶的部分外观。
