Revit怎么制作异形柱？异形柱结构怎么建模？
异形结构柱一般为变截面情况，此类结构柱可以使用“公制结构柱”样板文件来新建族构件。具体步骤为:

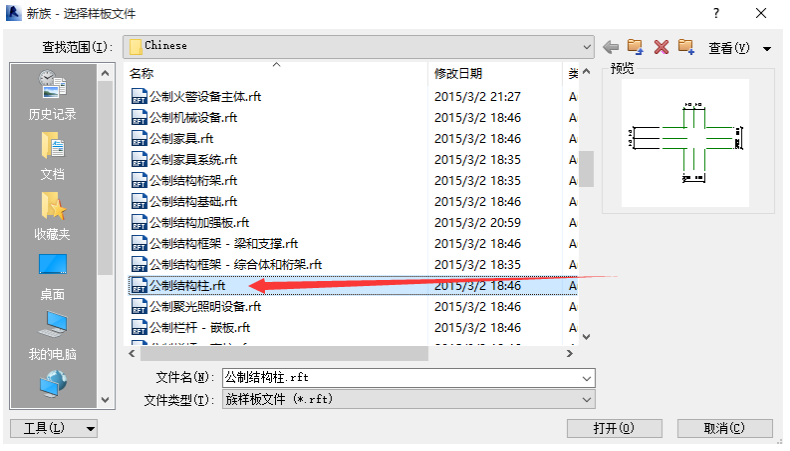

（1）选择“开始>新建>族“命令，在弹出的框中选择”公制结构柱“样板文件，如图1，点击”打开“按钮。

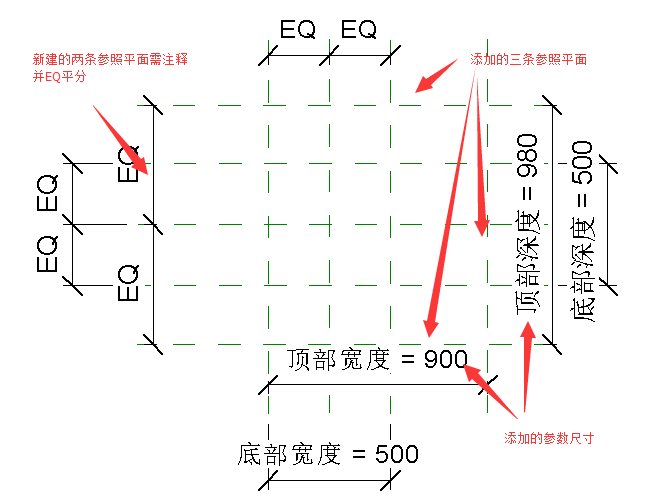

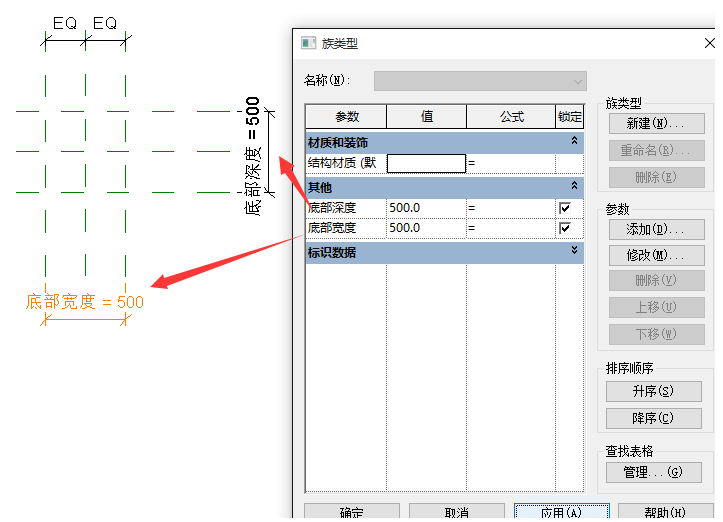

（2）在新建族文件中，将原有的两个参数“深度”和“宽度”的名称分别改成“底部深度”和“底部宽度”，见图2。创建如图3所示三个参照平面，并以新建的三条参照平面为基础添加另外两个参数，命名为“顶部深度”和“顶部宽度”。
（3）选择“创建>

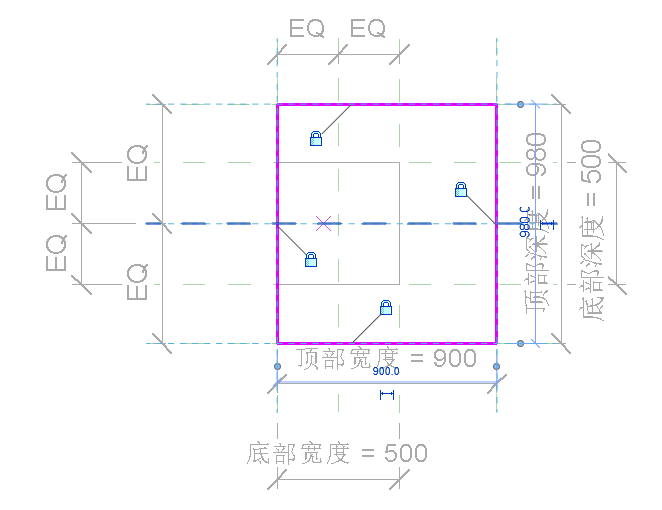

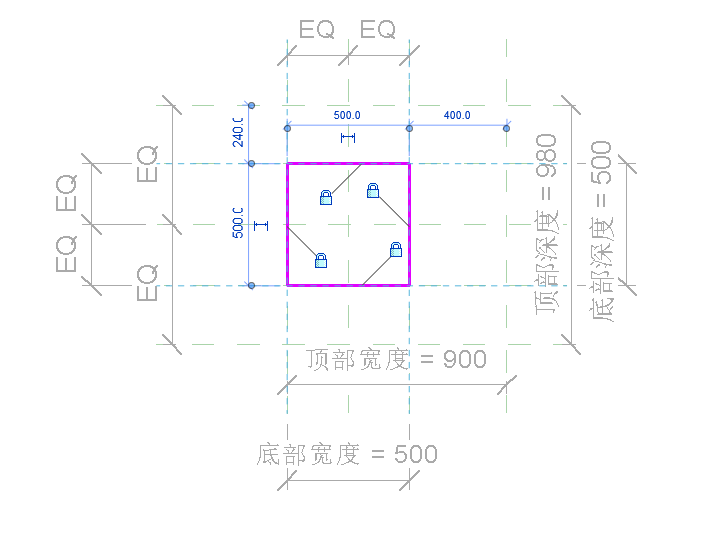

融合”命令，进入融合编辑界面，分别绘制底部和顶部的轮廓，注意底部矩形轮廓要与“底部宽度”、“底部深度”等参数关联的参照平面锁定，顶部矩形轮廓要与“顶部宽度”“顶部深度”等参数关联的参照平面锁定，如图4，图5。
（4）点击“

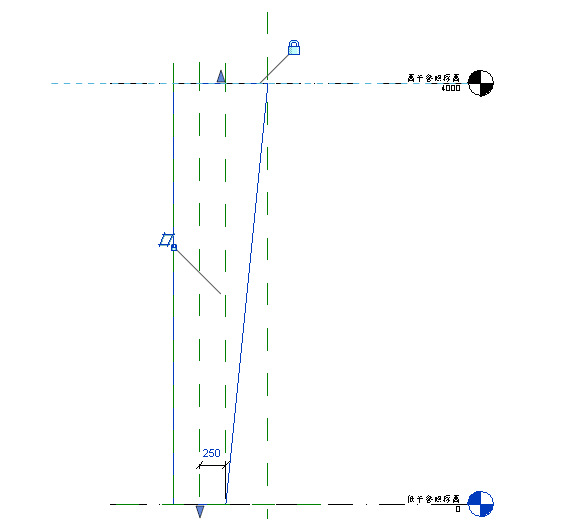

”图标，完成融合编辑模式，转到立面图将实体构件的顶部和底部与相对应的顶部和底部参照标高锁定约束，如图6.

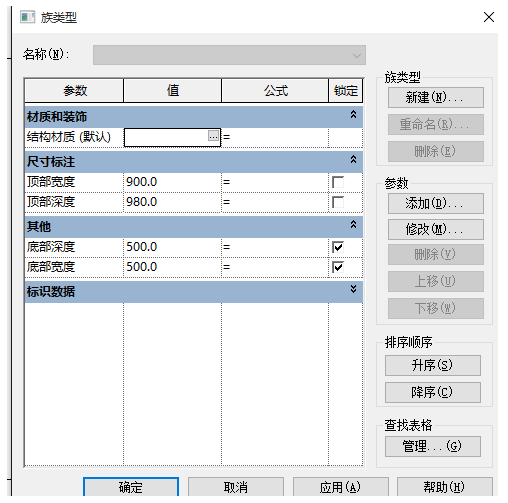

（5）选择功能区“族类型”命令，打开“族类型”对话框，调试族参数的设置是否正确，如图7，确认无误载入项目可用。
