BIM管线交叉如何处理？RevitMEP如何解决管线交叉

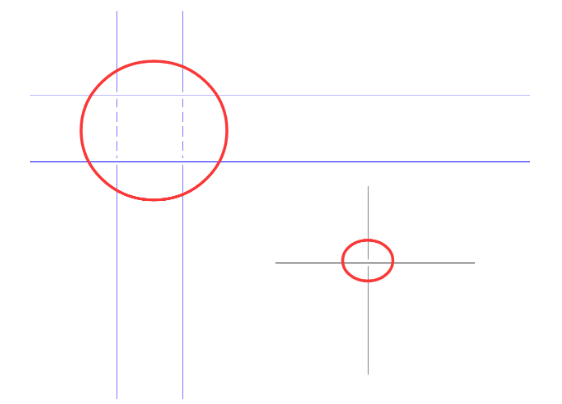

在机电平面图中，上下交叉通过的管线需要自动打断以表达管线交叉。

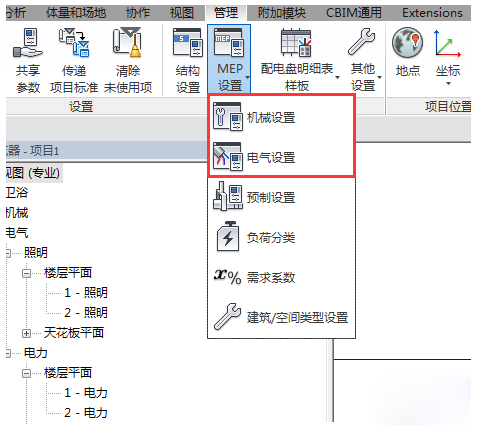

此交叉，可在管理面板-MEP设置中，使用机械设置或电气设置来进行设定

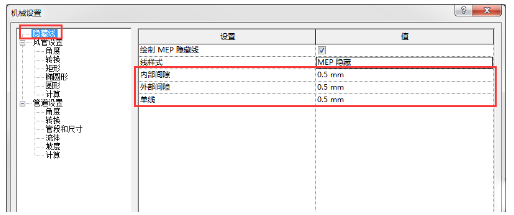

可设定双线的内部和外部间隙和单线的间隙。

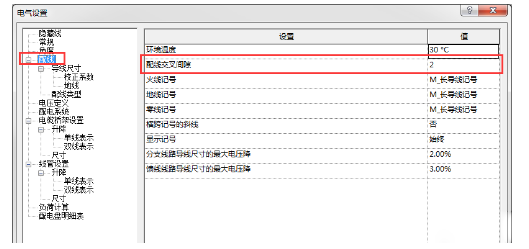

此处在机械设置或电气设置中设置隐藏线均可，将影响整个项目文件的所有视图。但是，如果我们需要调整的是电专业导线的间隙，此处的单线设置是无法影响导线对象的。此时，需要调整电气设置中配线页面中的“配线交叉间隙”
