Revit立面图设置怎么做？BIM系列revit小技巧-立面视图
一、命令概述
立面视图的创建功能用于创建面向模型几何的其他立面视图，REVIT中默认4个指南针点提供外部立面视图，以方便我们在项目中查看4个方向的模型.
二、使用技巧
1：位置：“视图”选项卡下--“创建”面板--“立面”下拉菜单
2：操作步骤：

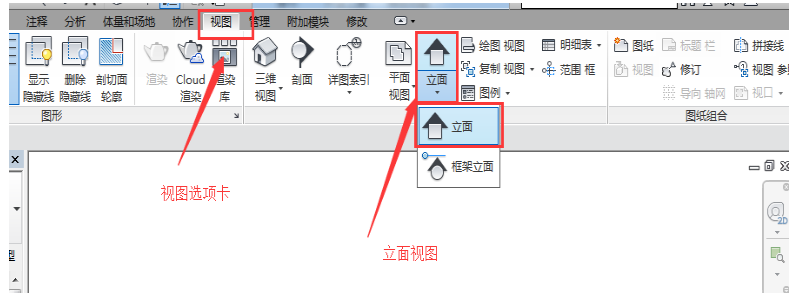

第一步：创建立面视图，选择立面视图的命令

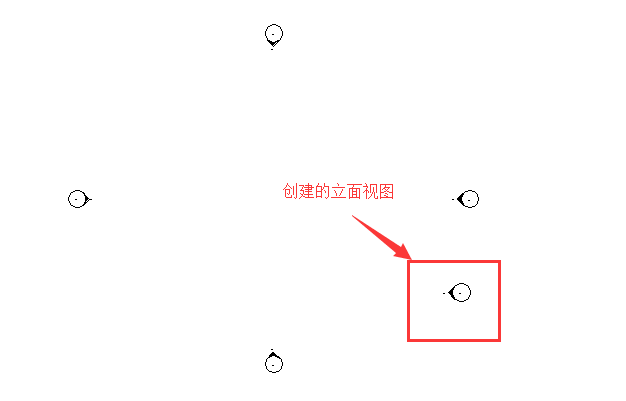

第二步：进行立面视图放置，选择立面视图命令以后，可以按TAB键，调整视图方向

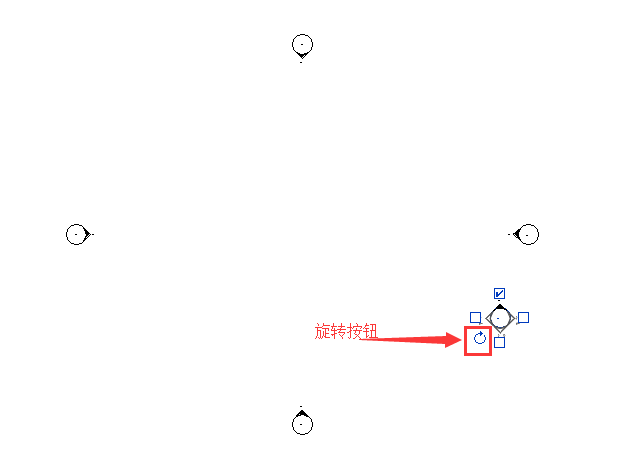

第三步：立面视图位置调整，使用旋转功能将创建的立面视图进行旋转，单击“旋转按钮”按住鼠标左键进行旋转，松开鼠标完成旋转

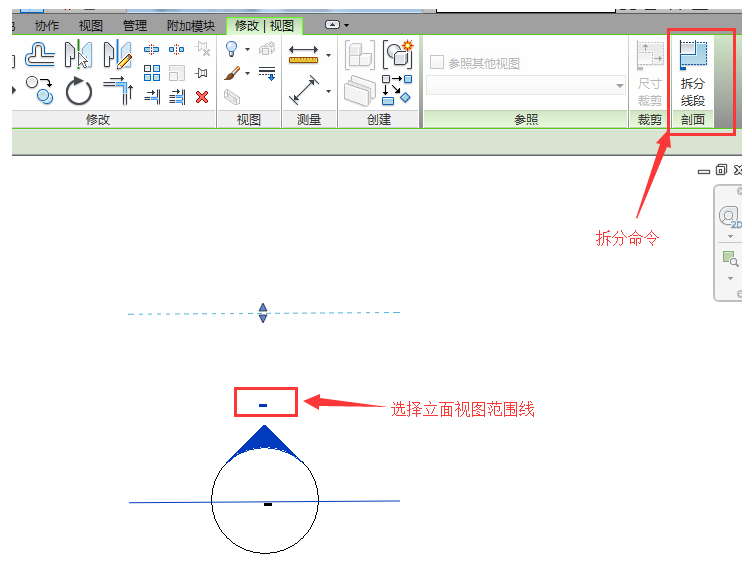

第四步：拆分立面视图范围线，选择创建的立面视图范围线，进行拆分

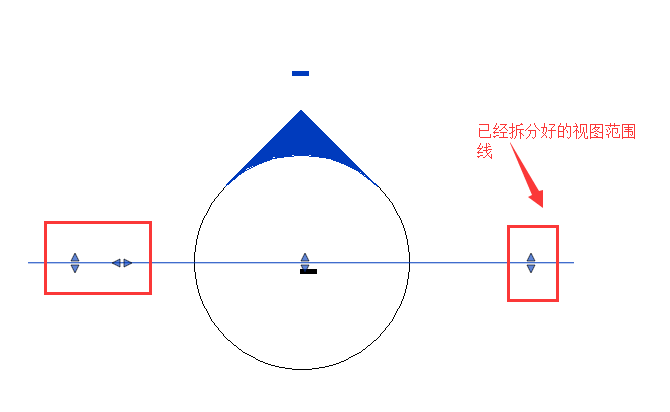

第五步：进入拆分编辑，我们把视图范围线进行拆分

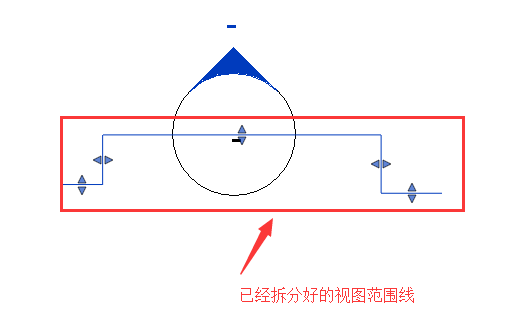

第六步：已经拆分好的范围线，我们进行手动移动
通过这节的介绍，相信大家对立面视图有了更深刻的认识。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
