    模板脚手架在建筑工程施工过程中对确保生产安全和质量起着至关重要的作用，目前我国的模架主要是以钢管扣件式脚手架为主，在施工过程中如果使用不当就会发生构件变形从而导致人员伤亡等安全事故。在实际过程中产生模架倒塌的问题是多方面的，具体可以归类为以下几方面：

    1、模架材质问题

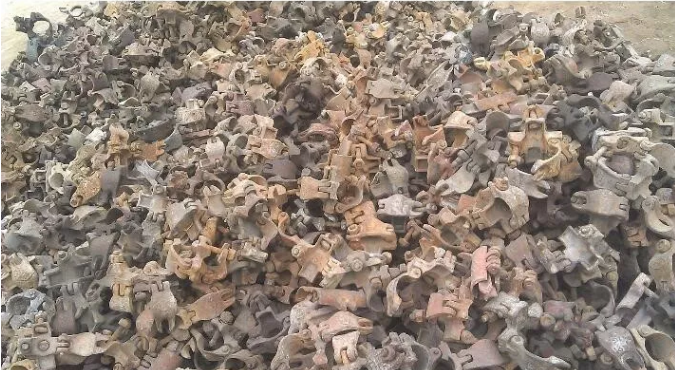

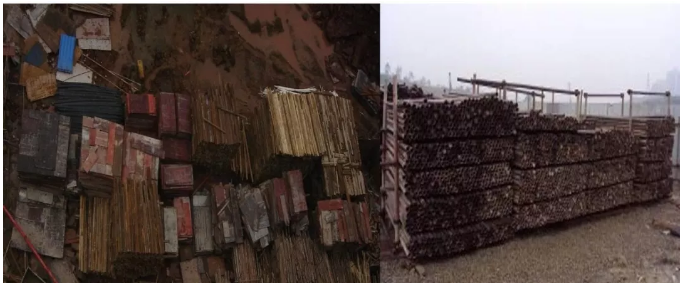

    （1）扣件质量合格率低

    扣件使用的一部分是过去一度使用过后的冲压钢板扣件，已经严重老化；另一部分是劣质产品，材质达不到国家标准，外形尺寸改变（有变形和断裂的现象）；最后是保养不善，严重锈蚀、滑丝，应该报废的不报废。

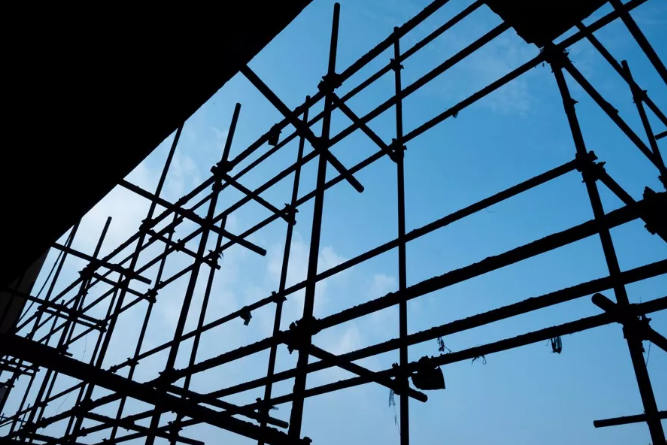

    （2）钢管质量合格率太低

    很多钢管采用的是劣质产品，有的材质达不到国家标准，有的外形尺寸达不到国家标准，有的焊缝质量达不到国家标准。

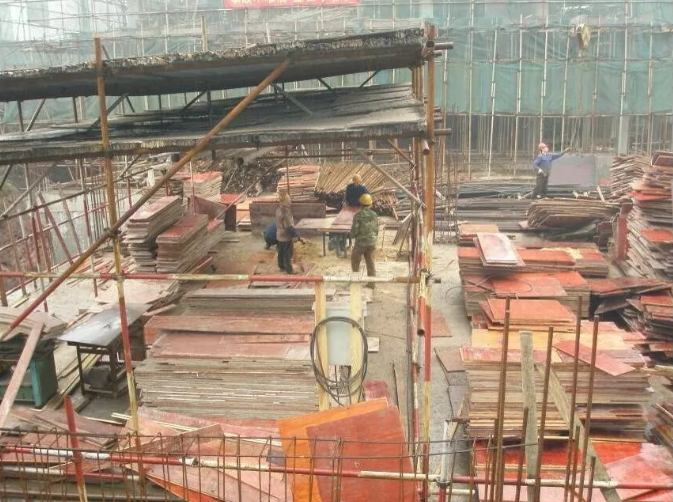

    （3）模板缺少必要的成品保护，使用质量不合要求

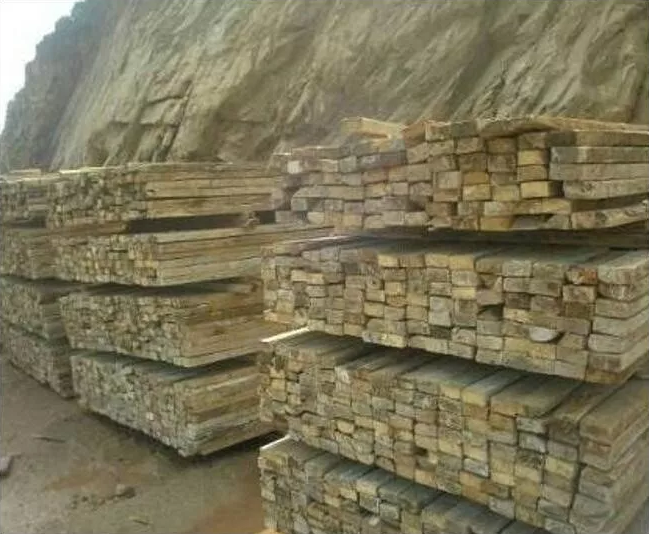

    木模板在施工之前堆放缺少必要的成品保护，使用时有腐蚀现象从而影响模板质量。

    2、方案制作

    （1）目前为止模板的规范种类繁杂，参考标准不一致从而使得方案编制存在困难。

    （2）目前建筑工程结构形式多种多样，方案编制工作量较大；现场人员掌握脚手架、模板支架方案编制的不多，报审的方案实用性差，技术性不强；大多数是凭经验搭设，尤其是在搭设大跨度、大截面结构模板支架及高支架上，就是存在有极大安全隐患。

    3、施工方面

    （1）脚手架未按照规定设置拉结或任意拆除，冒险作业。有的不控制施工荷载，随意堆载。

    （2）未按照规范（JGJ162-2008）要求搭设模板支架，为了省工省料往往凭经验不设扫地杆，不设水平拉杆，不设剪刀撑，加大立杆间距，模架搭拆随意。对于特殊节点部位的梁板构件没有详细的节点大样图，立杆、支架搭设混乱。这些都是产生施工安全隐患的因素。

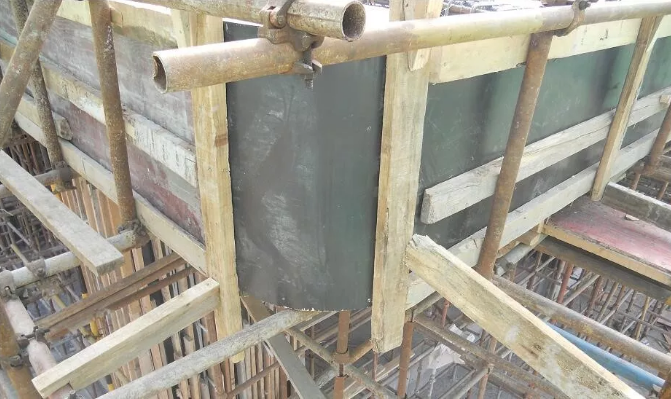

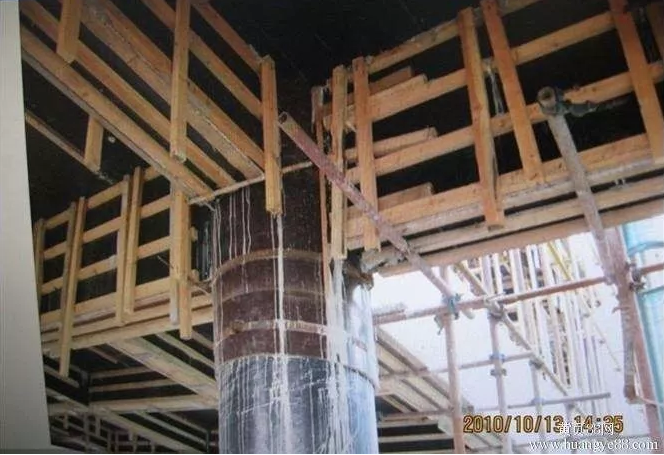

    ▼模架边梁排布效果

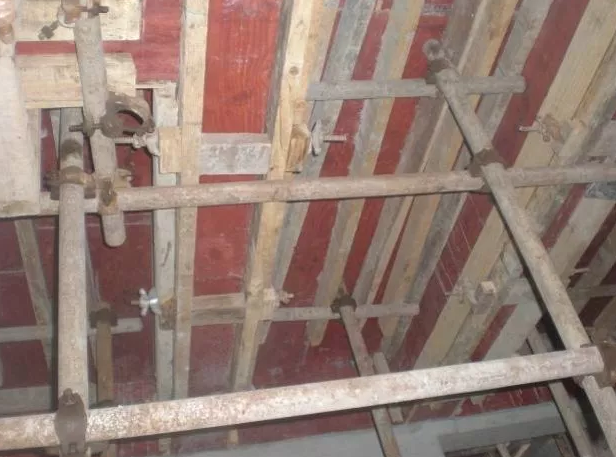

    工人在没有经过安全验算的情况下布置梁下立杆和板共用，而且主次楞绑扎不规则；

    柱侧边梁底部没有用立杆支撑固定，且水平杆与外部立杆搭接；这样很容易出现安全隐患。

    （3）模板支架不控制施工荷载，操作人员过多导致局部荷载过大，混凝土熟料堆积过高，且没有及时平铺均匀。

    （4）材料统计困难，且对木模板切割随意，且搭设人员不管材料合格与否直接拿来使用导致材料的浪费现象严重。

    （5）现场对高支模的判断和绑扎技术存在疑问，高支模在规范中指的是“搭设高度8m及以上、搭设跨度18m及以上、施工总荷载15KN/m^2及以上、集中线荷载20kn/m及以上”在实际施工过程中对高支模需要进行详细的专家论证并制定相应的专项方案审批同意方可执行。技术和施工难度非常大且存在很大的安全隐患。

    4、管理方面

    （1）市场监管不力，致使不合格或非法生产的劣质产品流入市场；

    （2）对钢管、扣件租赁公司监督管理力度不够，使得一部分企业租赁经营不合格产品；

    （3）租赁公司不执行维修、保养、报废制度；

    （4）检测手段配置不足，未能完全执行对进场钢管、扣件抽样检测；

    （5）脚手架、模板支架在使用前未能严格执行验收制度。

    BIM模架软件生成解决方案

    根据以上模架行业中存在的问题，需要借助BIM可视化模型并参考国家规范，自动生成出模板和脚手架设计，对某些高支模智能识别进行计算并且生成材料统计、模板脚手架施工方案和高大模板安全计算书，用以解决目前产品功能。

    ●拼模及材料用量统计

    根据项目的特点，自动生成拼模布置参数和材料统计；对于一些特殊的构件（如圆柱），生成节点布置详图。

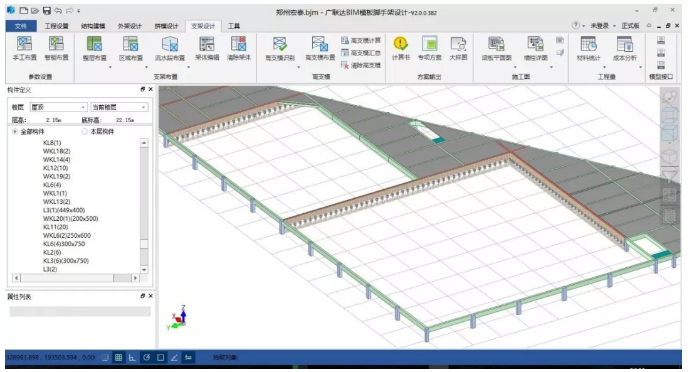

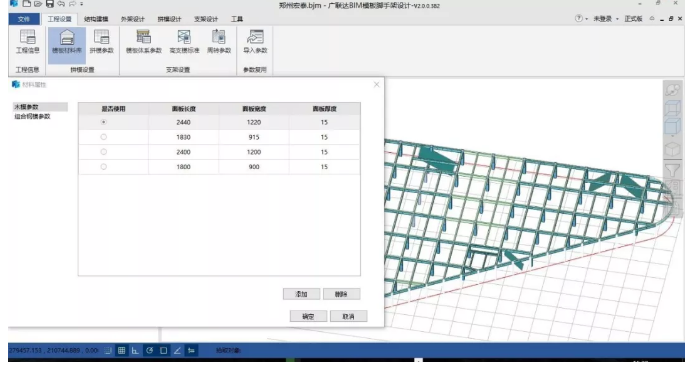

    ▼模板材料布置

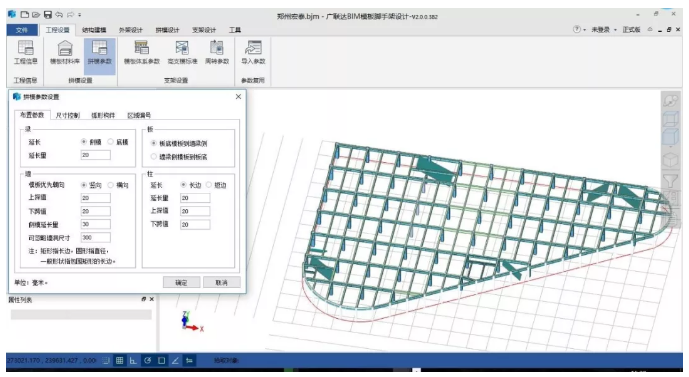

    ▼拼模参数布置

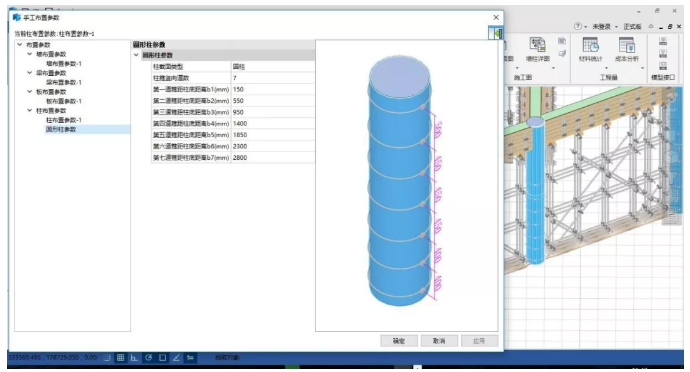

    ▼圆柱模板参数设置

    当层模板拼模设计完成之后，便可以进行本层的材料统计如下图：

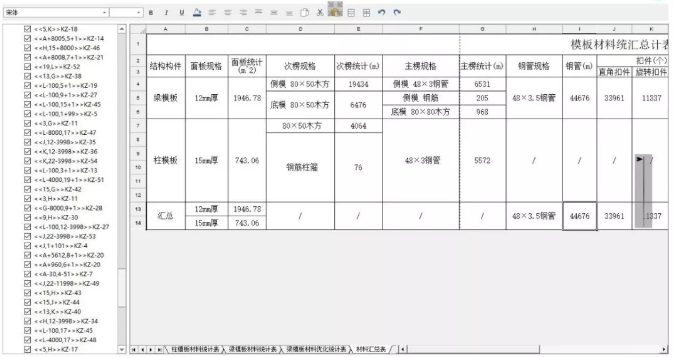

    ▼当前层的材料统计报表

    ●高支模识别和计算

    识别出项目里属于高支模范围内的构件，并且进行模板拼接

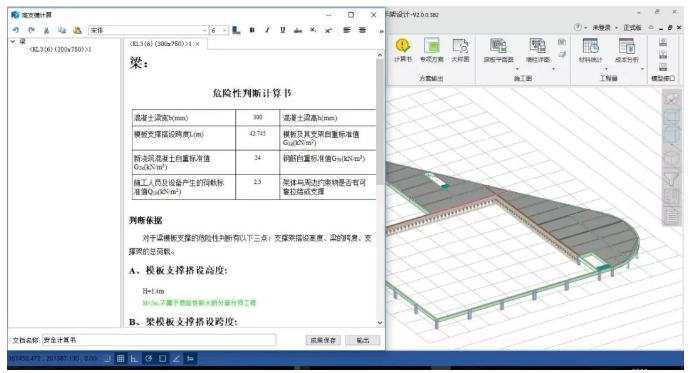

    出具高支模计算书得出安全计算的结论用以安全专项方案。

    ●项目局部节点布置图生成

    对于建筑物内局部节点部位的梁板布置可以出具节点大样图，具体如下：

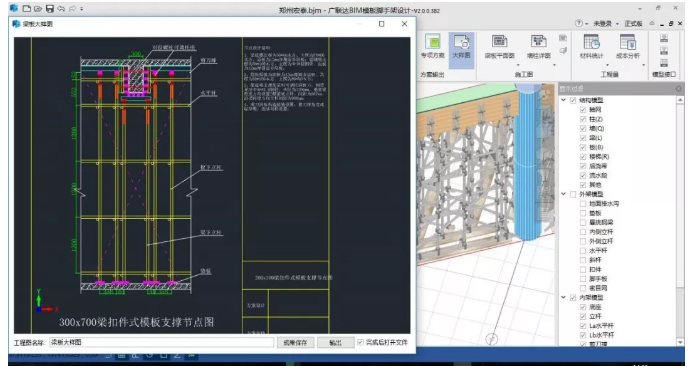

    ▼梁扣件式大样图

    出具梁构件大样图可以准确的展示在梁板结合处的立杆排布以及主次楞排布情况。

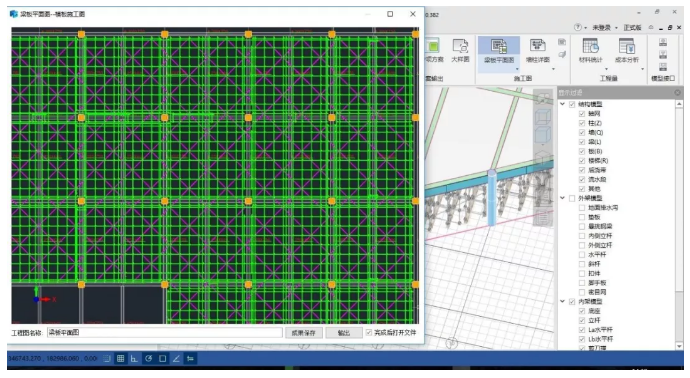

    ▼梁板平面图

    梁板平面图可以把梁和板的立杆排布情况和水平剪刀撑布置情况清晰的反应出来，方便用户检查和调整。

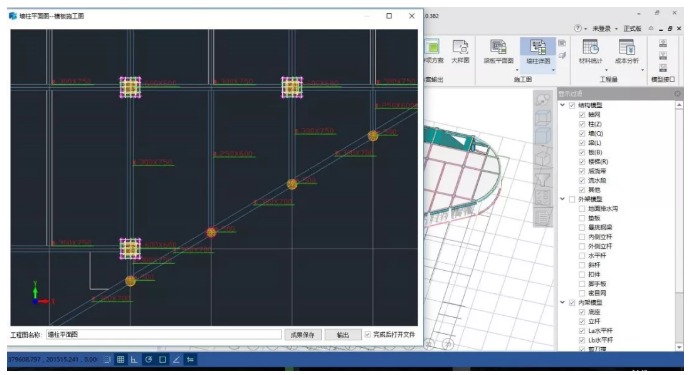

    ▼墙柱平面施工图

    对项目内的墙跟柱结构的平面排布进行分析，生成立柱柱箍和主次楞排布图。

    ●项目模板脚手架专项方案和计算书的编制

    根据项目结构特点，出具模板脚手架的专项方案，内容包括：

    1）工程概况：危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。

    2）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。

    3）施工计划：包括施工进度计划、材料与设备计划。

    4）施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。

    5）施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。

    6）劳动力计划：专职安全生产管理人员、特种作业人员等。

    7）计算书及相关图纸。

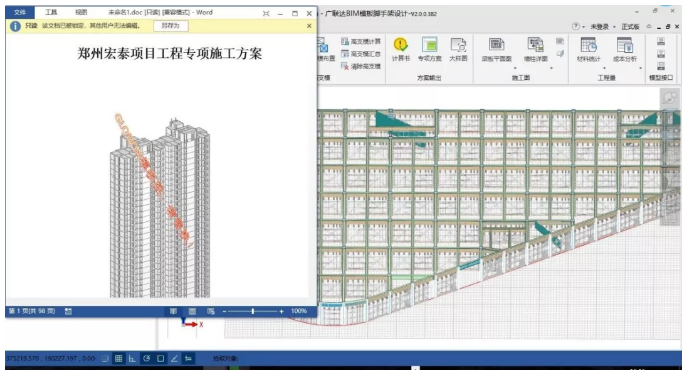

    ▼项目模板专项施工方案

    根据模架标准技术规范自动生成的项目模板专项施工方案可以让项目现场自动生成专业项目施工方案，节省了人工编制的过程和计算可能产生的错误。让模板排布有了专业参考依据。

    另外可以出具结构构件（墙、梁、板、柱）各个构件的安全计算书，包括：

    1）计算依据

    2）计算参数

    3）荷载统计

    4）面板验算

    5）柱箍验算
