    梁子湖区人民医院门诊综合楼项目BIM技术应用汇报

    一、项目概况

    由湖北省路桥集团天夏建设有限公司承建，本项目位于东湖高新科技创意城，地处鄂州市梧桐湖新区生态新城行政服务中心区，总建筑面积17321平方米，为新区重点建设项目之一，项目由住院楼和门诊楼两部分组成，本次参赛重点为门诊楼部分，其具有管线复杂、机房众多、钢屋面为钢网架结构与幕墙结合构成且工期紧等特点。

    二、BIM团队架构

    因业主及自身发展要求，组建公司BIM团队，并成立BIM技术中心，团队以公司总工为首，公司BIM技术中心与项目BIM应用小组协作落地应用，各专业BIM组长负责制定人员岗位职责及工作计划。

    三、软硬件配置

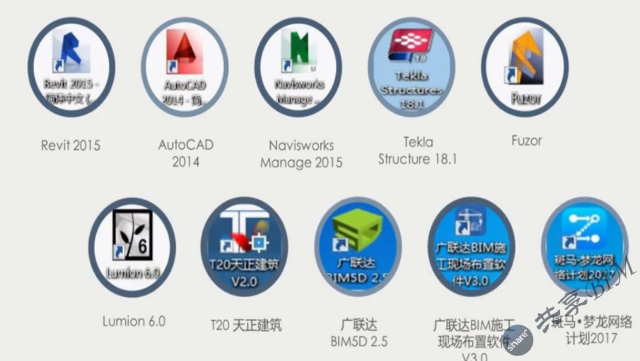

    本项目硬件采用华硕高配台式工作站，软件采用Autodesk系列软件、Tekla、Fuzor、Lumion、天正及广联达BIM5D等软件，进行建模、分析、整合模型及动画模拟。

    四、企业BIM实施标准

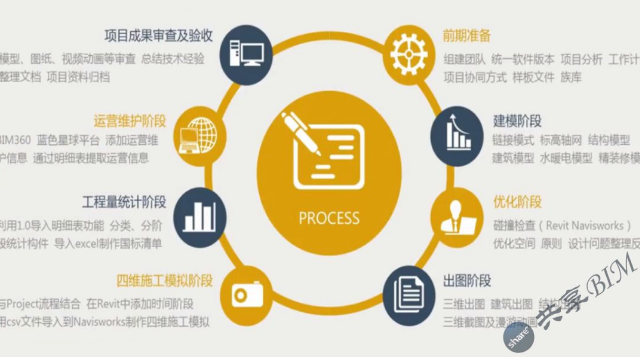

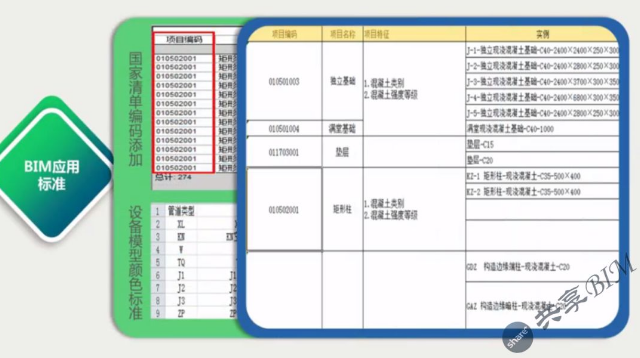

    公司根据自身发展编制出一套适合企业发展的BIM实施标准体系，运用企业标准化三维建模方式统一建模、命名规则，实现全专业施工图出图，通过信息参数的过滤，实现对模型的查询、检索、统计等各项管理应用，并生成国标工程实物量清单，根据项目特点制定相应的BIM实施计划，按照标准化的项目流程进行项目实施，小组人员在统一的文件夹系统中协同工作，有效防止后续管理混乱、误删、错删发生，达到提高工作效率目的，最终根据我司标准形成了一套涵盖建筑、结构、钢结构、机电、幕墙及精装的设计施工一体化模型。

    五、BIM技术在施工阶段应用

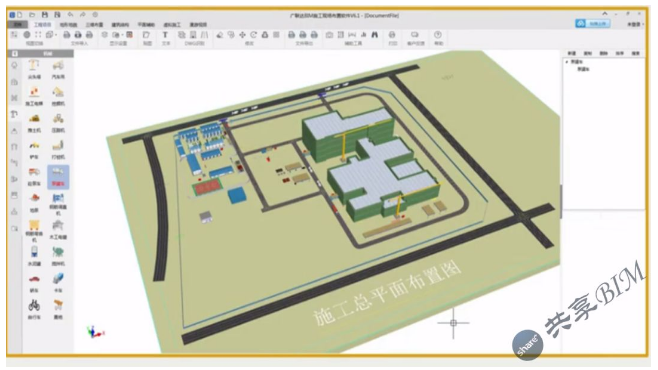

    三维场地布置：利用BIM技术对施工场地进行布置，在进场前模拟场布方案，合理排布塔吊、库房、加工场地和办公区及生活区，解决平面布置与场地分区问题，并对现场相关人员进行可视化方案交底，优化场布方案，选择最优施工路线，进而提高了现场机械的覆盖率，降低运输费及材料二次搬运费，提升管理人员对现场各区域的了解，确保施工进度。

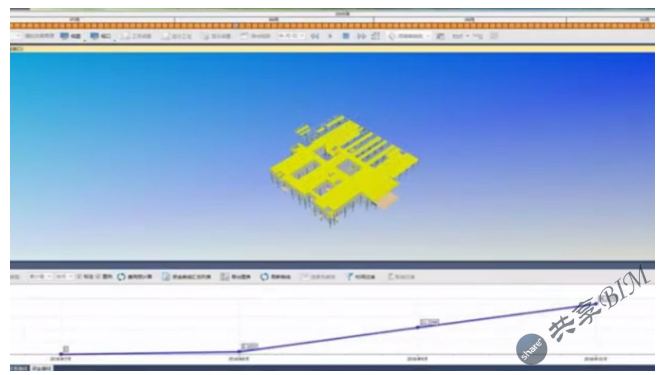

    BIM5D施工管理：项目前期应用斑马梦龙编制总体进度计划，并利用BIM5D软件平台将计划与模型分别挂接，根据现场情况选择施工过程中任意时间段进行5D动态模拟，对施工进度的提前和延时，进行事先预演，对有问题的节点进行校核优化，有效提高了现场施工进度，经估算应用BIM技术进度优化可有效缩短工期20天。

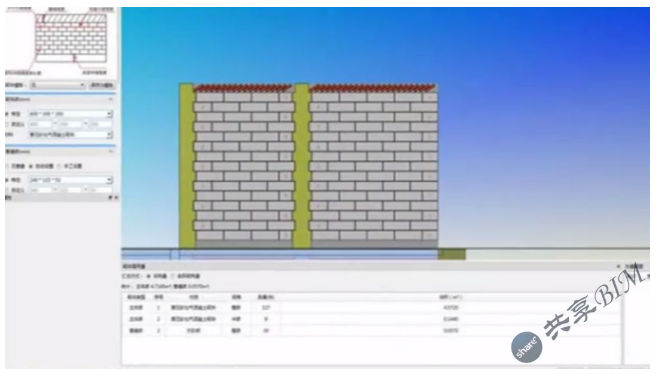

    BIM砌体排砖：根据我司类似项目施工砌体施工损耗率高达5%，造成巨大成本支出，其中排砖的不合理、砌体的随意切割是其主要原因，针对此现象，公司决定开展砌体综合治理行动，利用BIM技术进行精细化管理，为我市下一步标准化施工奠定基础，砌体施工前BIM技术人员运用BIM5D平台进行砌体排砖，并设置砌块规格、灰缝尺寸、构造柱尺寸等，定期对现场人员召开交底会议，对砌体排布方案进行讨论和优化，最终出具砌体排砖模型、图纸及报表，将砌体排出图打印提供给现场人员进行施工，过程中对于尺寸偏差与工人反馈意见进行调整，同时生成的报表进行参考比对，达到节省成本、节约时间的目的，经发现应用BIM排砖能精确控制量节约2%到3%，砌筑时间也得到有效控制。

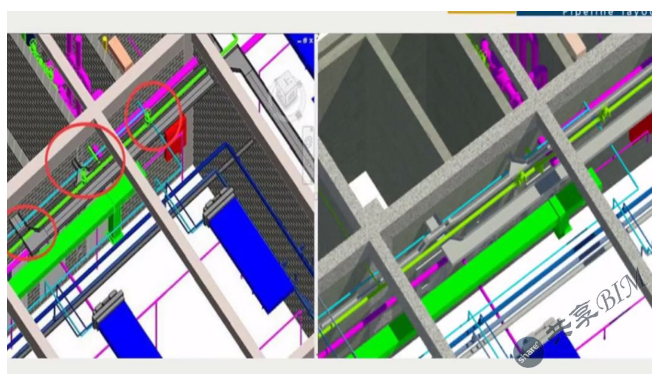

    管线综合应用：根据设计图纸，搭建各机电专业BIM模型并进行整合，导入Navisworks进行碰撞检测，出具碰撞报告，并查找错、漏、碰等问题，在保证机电系统功能的基础上，结合装修设计的吊顶高度情况，为各机电专业模型进行整合和深化设计，深化管线综合设计，并出具管综安装剖面图与三维轴侧安装图，为施工提供精确定位，项目定期组织各专业研讨会议，讨论BIM模型碰撞问题提供解决方案，本项目发现碰撞点3000多处，解决重大问题90多个，预计缩短工期25天，利用BIM技术对综合管线进行安装工序模拟，指导后续现场施工人员按序施工，提高安装效率。

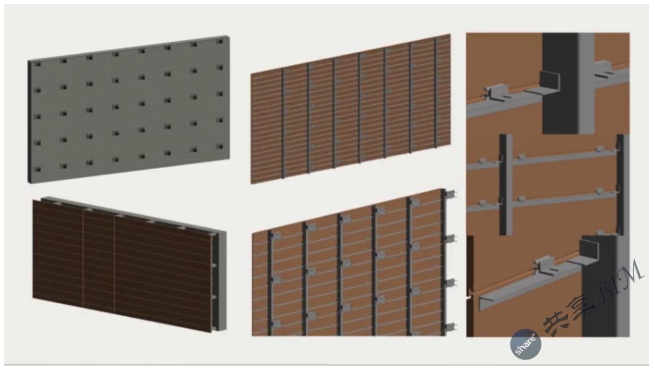

    幕墙+钢结构应用：根据图纸搭建幕墙BIM模型并制作参数化幕墙嵌板族，包括幕墙外挂板、主龙骨、次龙骨等，现场人员前期根据幕墙模型讨论施工方案，对需要变动位置进行优化，对外挂陶土板尺寸规格进行归集，经分析得出主龙按照6米模数进行加工，次龙骨按照1.5米到2米模数进行加工，有利于提高生产效率，减少材料的损耗，利用BIM技术进行幕墙安装工序模拟用于现场人员三维技术交底，按序施工提高安装效率。根据采光顶设计图，搭建采光顶模型，并制作采光顶处参数化幕墙嵌板族，同时满足后续工程量统计及效果表现，搭建钢结构BIM模型，本项目采用Tekla软件对钢屋架进行搭建，导出IFC格式，导入到Revit中,生成Revit模型，导入碰撞软件进行碰撞检查，并基于模型对碰撞点进行沟通与优化，避免影响工期。

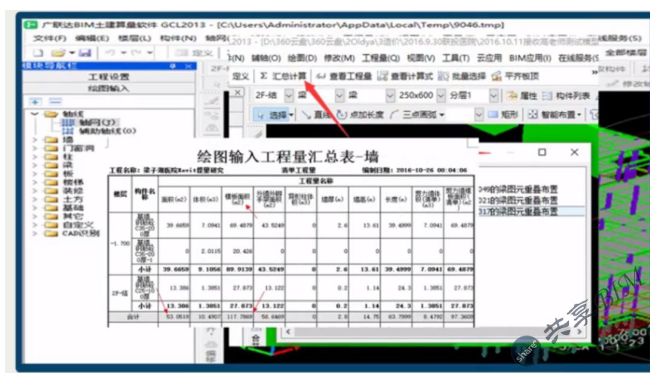

    基于BIM的三维算量：在对各种钢构件工程量快速统计，出具材料清单用以作为订货备料的参考依据，减少不必要的人为潜在错误，并对重要节点进行施工模拟，用于现场人员可视化三维交底，达到现场与模型一致的效果，基于BIM的三维算量，传统方式下的项目施工阶段工程量核算尤为复杂，现利用闭幕模型可直接出具国标工程实物量清单，并利用BIM5D平台，可预测每一周、每一月的资源需求，模型直接对接广联达算量软件导出GFC格式，对接过程中进行构件识别与广联达交互规范对接成功将BIM模型导入广联达算量软件，并且完全识别继而在广联达软件中进行相应设置，汇总计算查看报表，提取想要的工程量，将BIM模型通过数据接口的方式把模型导入广联达土建算量GCL中，较好的利用了两种软件的优势，避免二次建模，最大合理化的应用BIM模型，本项目利用BIM技术将进度与BIM模型深度结合，项目人员在BIM5D软件中做计划管理、施工协调，以往做计划的分解排布及其工程量等工作需要耗费管理人员一天的时间，现在只需在BIM5D中点击鼠标即可，节约了工程师的宝贵时间。

    五、总结

    BIM技术是一个设计、施工和运维一体化的应用技术体系，不仅需要实现在建筑行业内部的协同，同时因为BIM技术中的信息应用特点，还需要与全社会的大数据应用形成一个全社会的大协同，好的BIM应该是统一模型的建模、出图和信息管理标准，把BIM标准具体化，使得BIM技术发挥出真正的价值。
