项目信息

    建筑类型：文化体育类

    建设地点：中国上海市浦东新区

    建筑面积：113200平方米

    项目团队：上海建筑数字建造工程技术研究中心

    申报奖项：第9届创新杯BIM应用大赛

    首届上海市BIM应用大赛

    项目概况

    上海博物馆位于浦东新区杨高南路、世纪大道、丁香路交汇处的花木10号地块北侧10-03A地块，总用地面积4.6公顷。该区域配套设施齐全，景观条件良好，人文气息浓厚，交通便捷，未来将与上海科技馆、东方艺术中心、世纪公园一起，形成具有国际影响力的文化设施集群，成为“上海东部文化中心”与人民广场地区形成“文化双中心”。

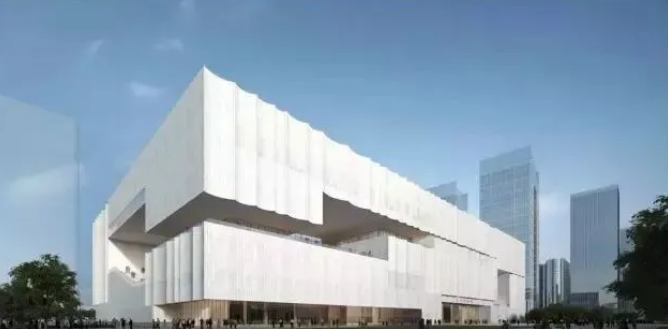

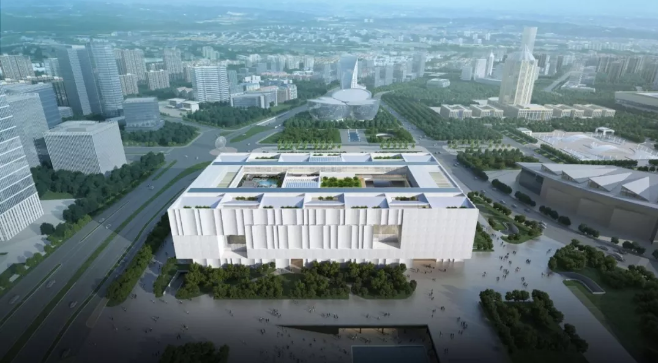

    ▲上博东馆夜景鸟瞰效果图

    BIM应用点介绍

    方案设计阶段

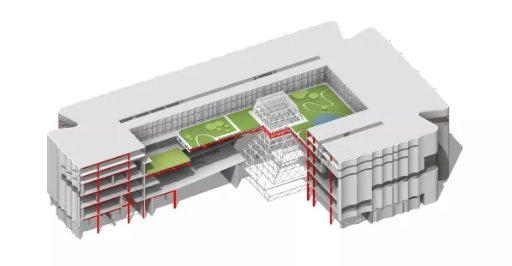

    ▲方案展示---通过对上博方案模型的3/4剖切，可以直观的展示项目内外设计效果，便于设计过程中各方对内部复杂空间诠释和理解。

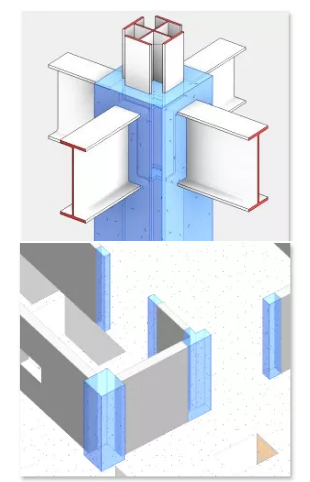

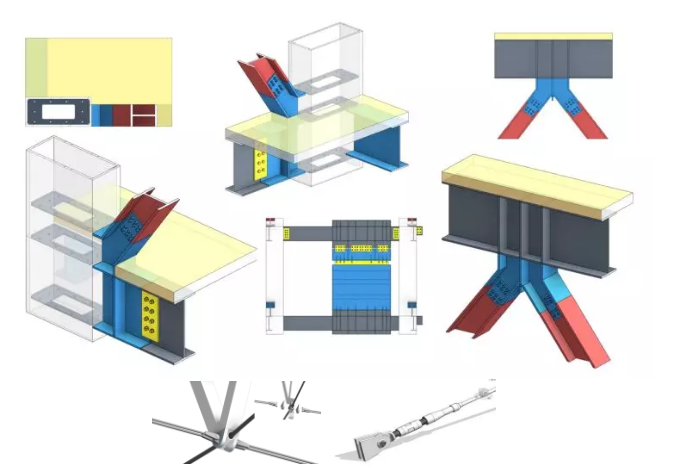

    ▲节点推敲---对复杂的钢构节点进行了局部的三维的搭建，用于设计过程中的节点推敲，直观有效的传递复杂的结构理念。

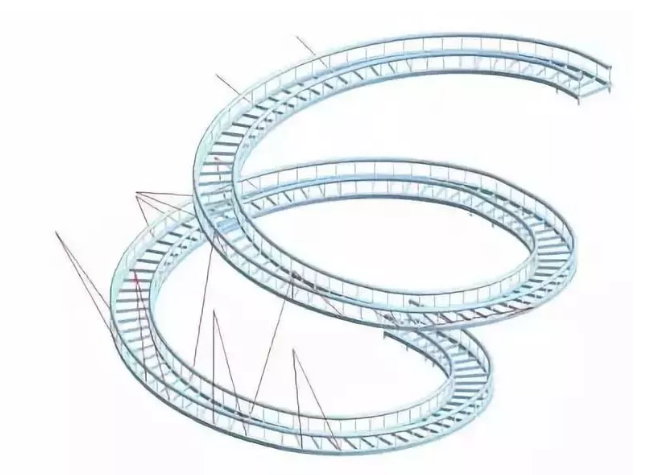

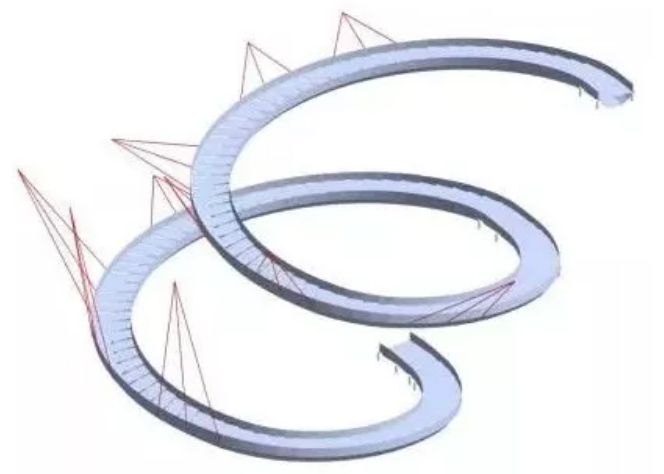

    ▲方案比选---根据建筑要求和外观效果，结合BIM技术，给出了两套螺旋坡道的方案。杆式构件和壳体结构，最终经过计算优化、方案对比选择方案二。

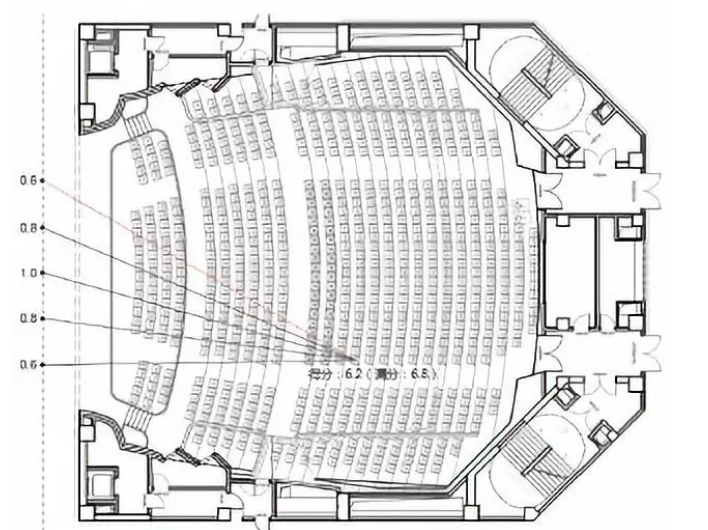

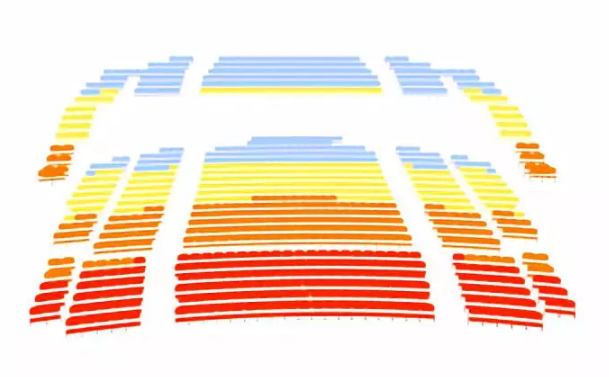

    ▲视线分析---通过BIM建模和脚本分析，进行高精度的数据化视线分析，提供强力的三维数字设计辅助支持。

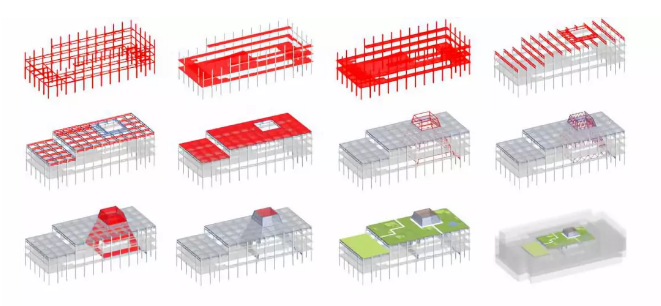

    ▲施工工序有效决策---通过方案阶段对中央钢屋盖主体的施工模拟，可以有效确定施工卸载工序，对后期施工进行指导以及辅助吊装支撑的设计。

    施工图设计阶段

    BIM设计阶段时间节点需配合设计节点进行制定，重点关注50%施工图和100%施工图两个节点。

    必要时，在50%节点可以让土建优先验证，土建三维拍图后，机电专业开始介入。

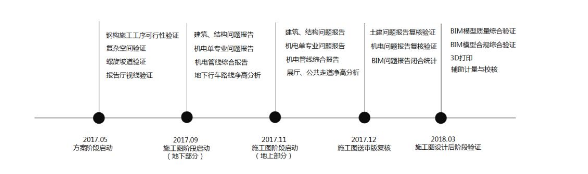

    ▲上博BIM项目主要工作节点安排

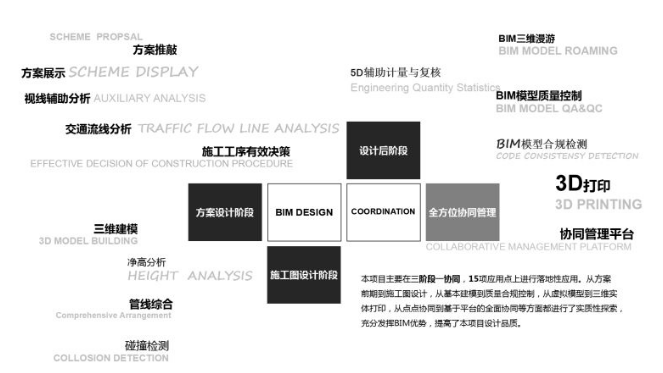

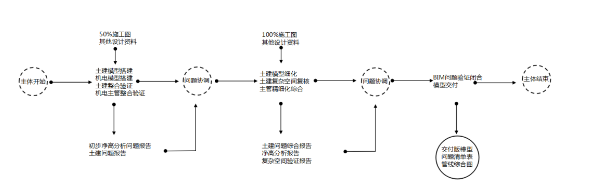

    ▲上博BIM项目主要工作流程

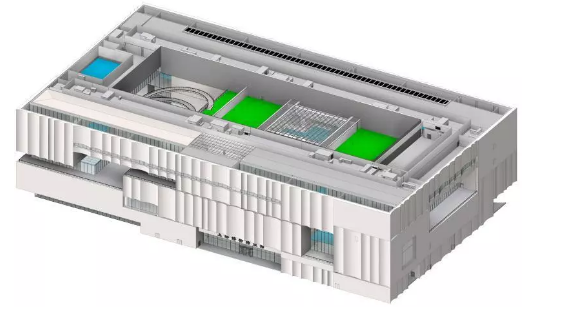

    ▲建筑BIM模型

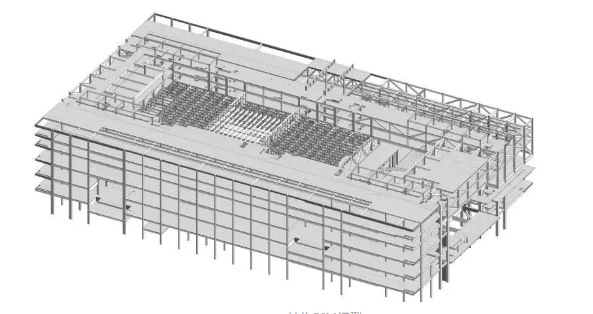

    ▲结构BIM模型

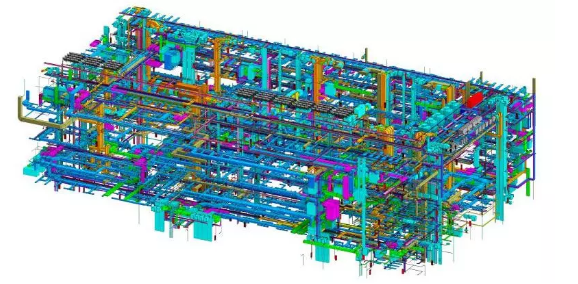

    ▲机电BIM模型

    通过对上博东馆项目的梳理和总结，我们总结发现夹层、设备机房、展厅、报告厅以及约束屈曲支撑与建筑门窗的位置、机械车位、坡道、幕墙与主体结构等都是最容易出问题的区域，需要各专业重点配合校核。

    项目团队对上博的常见问题进行了梳理，如下图所示，利用BIM技术对该项目进行三维拍图校对。

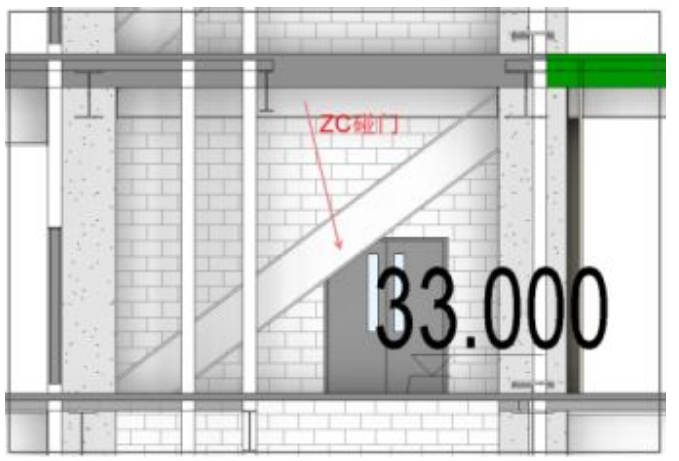

    约束屈曲支撑综合验证

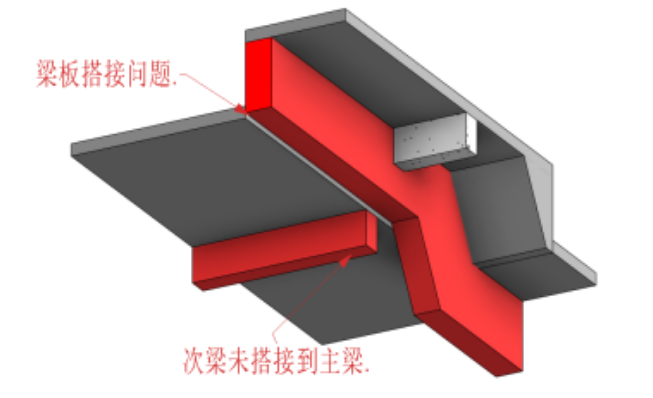

    梁梁、梁柱搭接验证

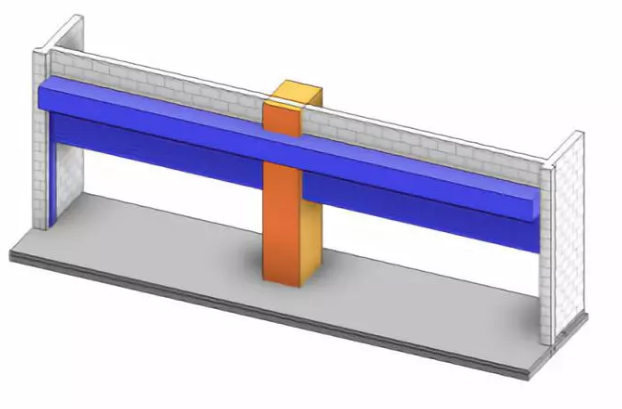

    防火卷帘与结构构件综合验证

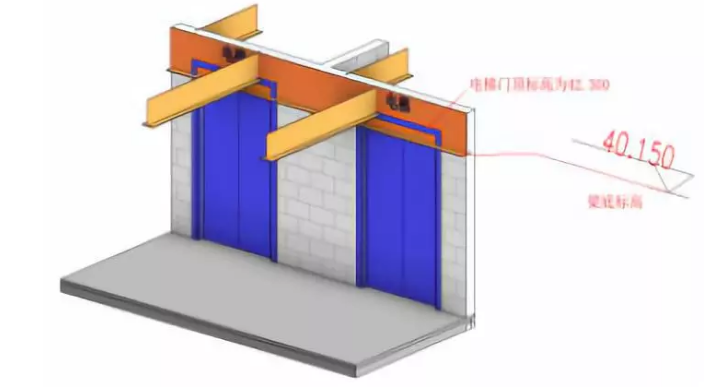

    电梯门与结构构件综合验证

    暖通管井综合验证

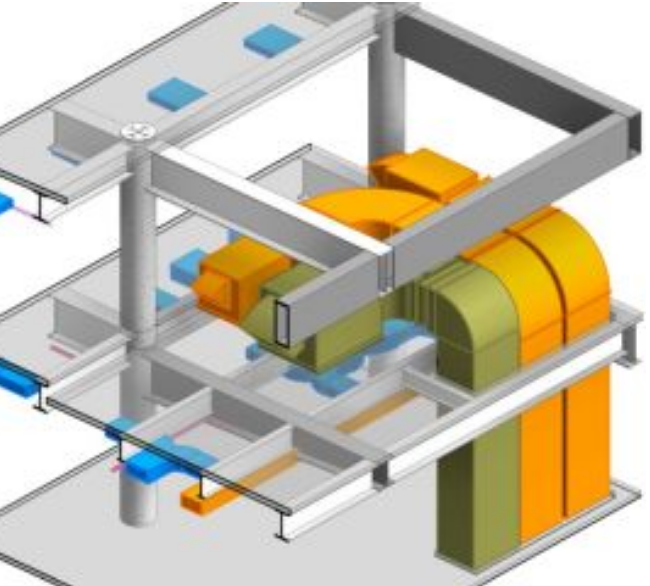

    设备管线与桁架关系验证

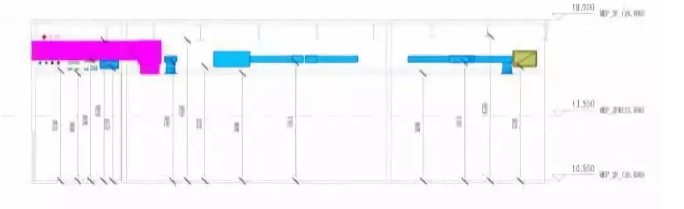

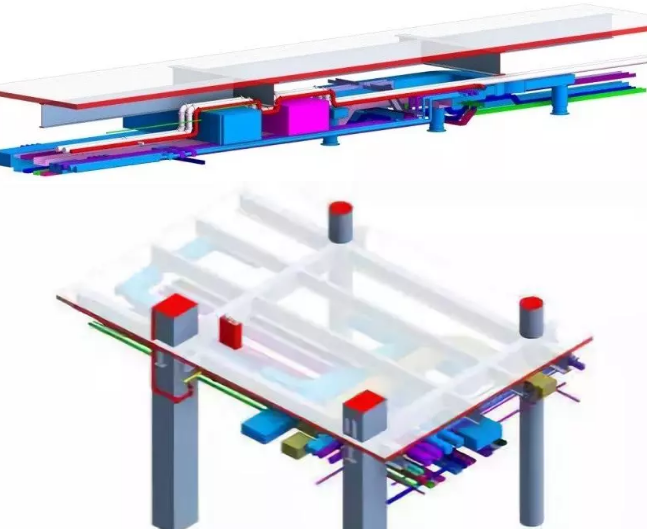

    ▲设备管线综合排布

    设计后阶段

    BIM模型质量综合自动检测

    为了全面的把控上博BIM模型质量，数字中心内部根据近几年的项目积累，编写了《BIM模型审核要点》，另外为了更好的校核问题，我们将BIM模型审核要点进行了转译，通过计算机智能校核，协助BIM项目经理或者专业负责人进行BIM模型质量的把控，进而提高模型校核的效率和精确率。

    BIM模型合规检测

    1.加强扩初阶段BIM指标验证

    2.深化BIM辅助服务层级，突破偏几何性质碰撞限制

    3.贯穿设计过程，校核BIM模型的设计合规性

    3D打印，设计后阶段，业主希望BIM模型能够同时展示外立面及内部复杂结构。最终决定外层建筑表皮通过立体光固化技术同时加以抛光后处理实现透明效果，内部复杂结构通过激光粉末烧结技术实现。

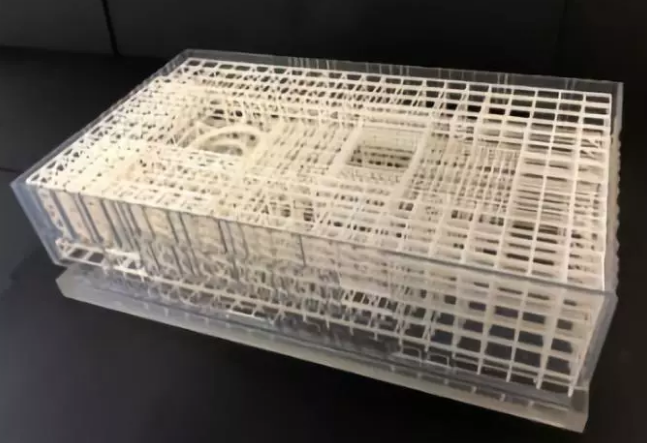

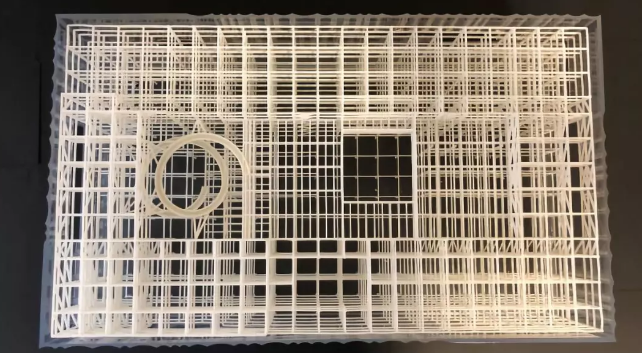

    ▲上海博物馆3D打印模型

    工程量统计

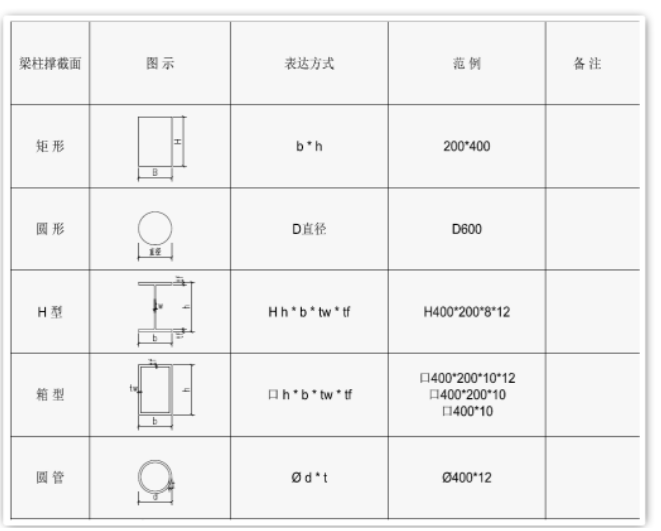

    ▲族类型命名规则统一

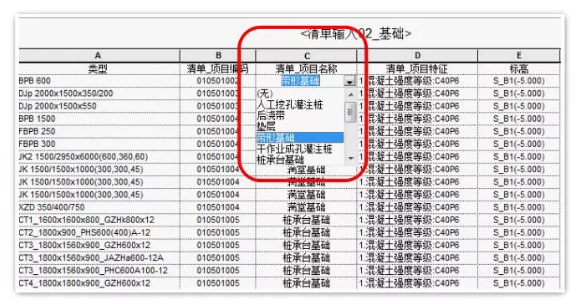

    ▲清单代码、项目特征映射

    ▲钢构件批量扣减

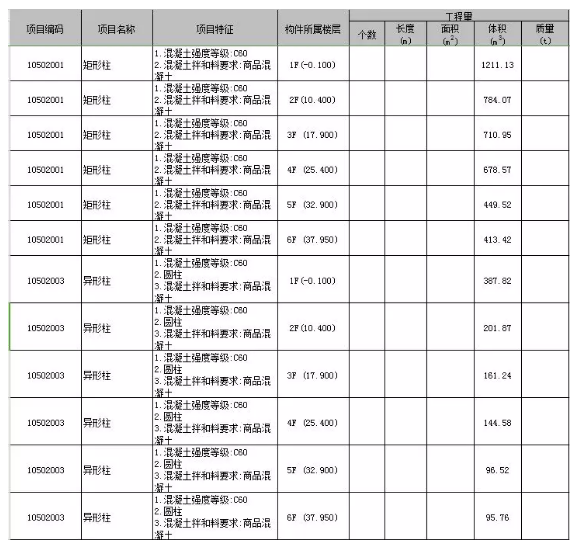

    ▲清单表格后处理

    全方位协同管理

    TJAD根据近几年的项目积累，结合集团内外项目经验，整合开发了协同管理平台，主要解决文档管理、协作管理、成员管理在线浏览等功能，有效提高了集团内部以及对外项目的协同管理水平。

    结语

    01.BIM在方案阶段应用，在不同类型的项目中应结合自身要求，有的放矢的去将BIM工具应用到方案设计中去，进而最大程度发挥BIM的价值。

    02.博物馆之类的公建项目BIM阶段应用主要在于复杂空间的梳理，特别是管综时，由于空间复杂，净高要求高，应充分利用梁腔空间，结合相关规范要求和施工需要合理进行综合。

    03.3D打印技术近几年也逐渐风靡，通过使用3D打印建筑模型，能够更加直观的向用户展示建筑的全貌，同时相较于传统的建材制造手段，3D打印具有节约成本和周期，易于实现复杂结构且较为环保等优点。

    04.基于BIM的合规检测技术将随着三维正向设计的逐步推广和尝试。合规检查将是必须经历的一个环节，也将为未来三维审图做好前瞻性探索工作。

    05.基于BIM的工程量统计方面，只要构件族库（命名）完善、构件尺寸精确、构件细节完整、切割关系等比较明确以及构件与清单代码件的映射完整。从BIM模型里提出的量还是相对比较准确，具有一定的参考价值。

    06.项目协同管理平台具有降低沟通成本、有效的流程追踪、便捷的模型查看方式等优点，未来将有比较好的发展潜力。
