Revit屋顶瓦片怎么做？Revit幕墙绘制瓦片屋顶全步骤过程
层层叠叠的瓦片在我们绘制时具有复杂性，瓦片既美观又满足一些建筑的需要，下面教大家一个用幕墙来绘制瓦片屋面。

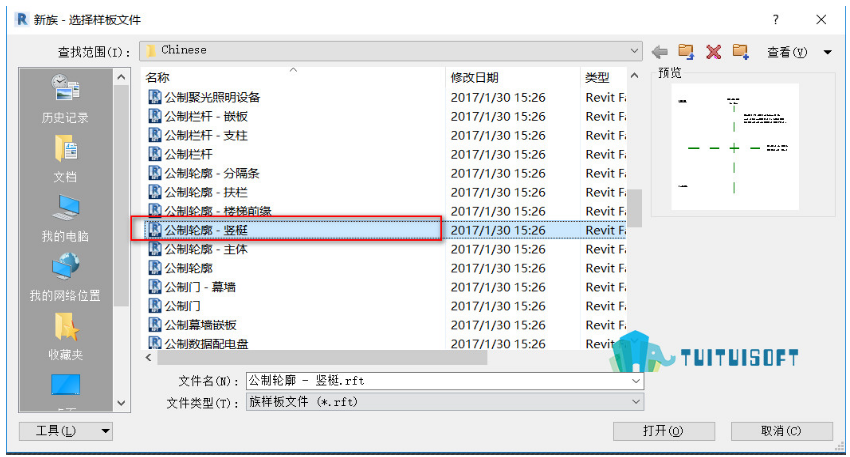

1、新建一个族样板选择公制轮廓—竖挺，绘制我们的瓦片形状

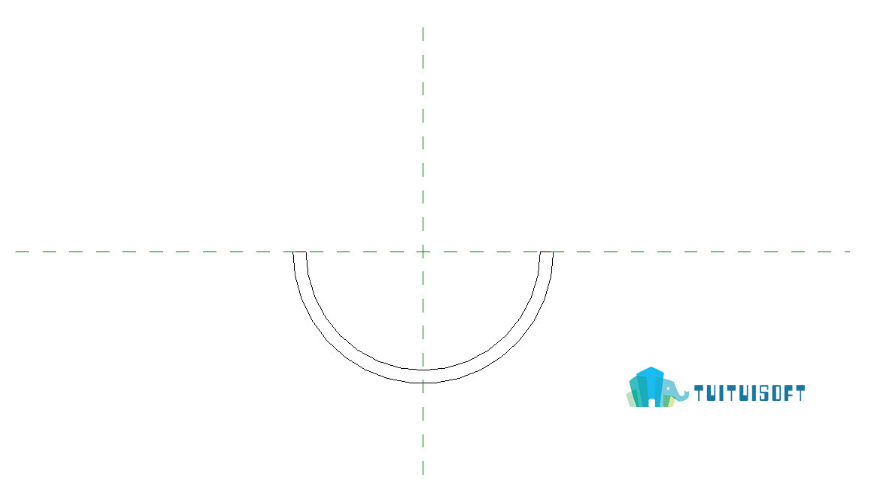

2、简单的绘制一个瓦片的形状，然后新建一个建筑样板，将我们做好的瓦片族载入到建筑样板中

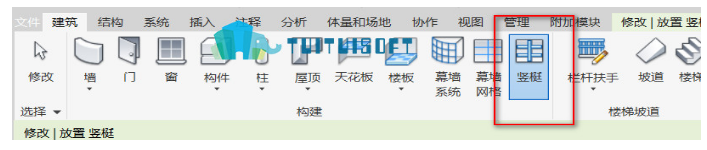

3、选择建筑选项卡中的竖挺进行编辑

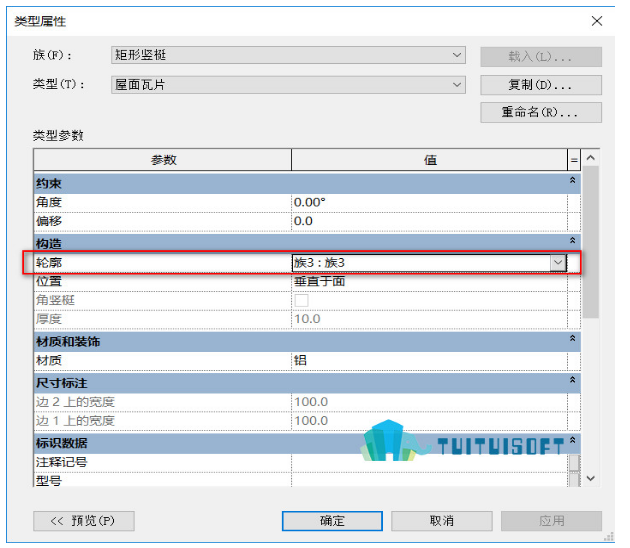

4、复制一个竖挺，修改名称，并将轮廓改成我们之前做好的瓦片族

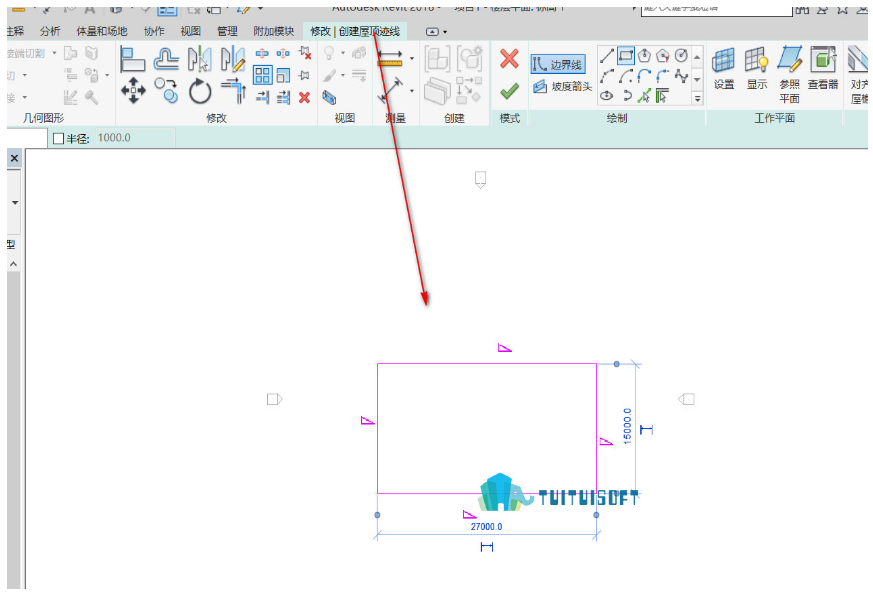

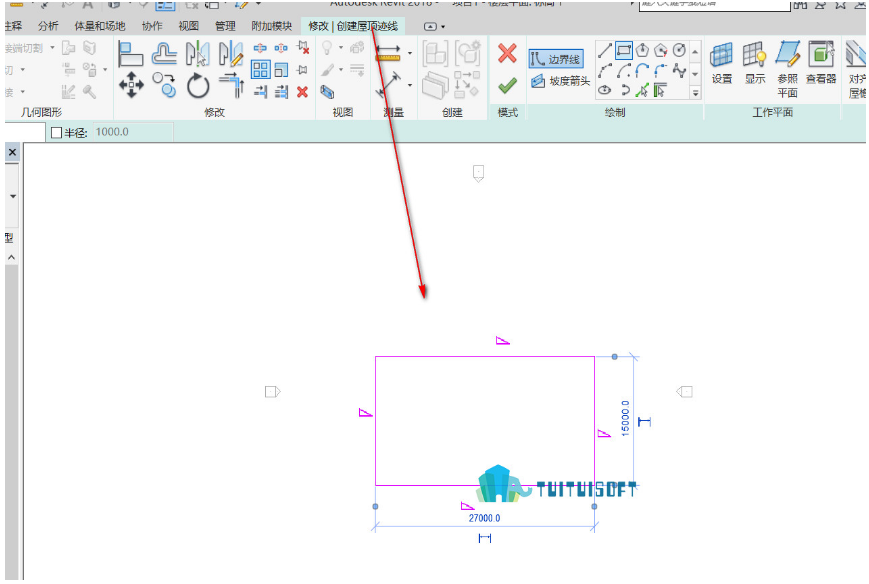

5、然后我们绘制一个迹线屋顶
6、将迹线屋顶改为玻璃斜窗

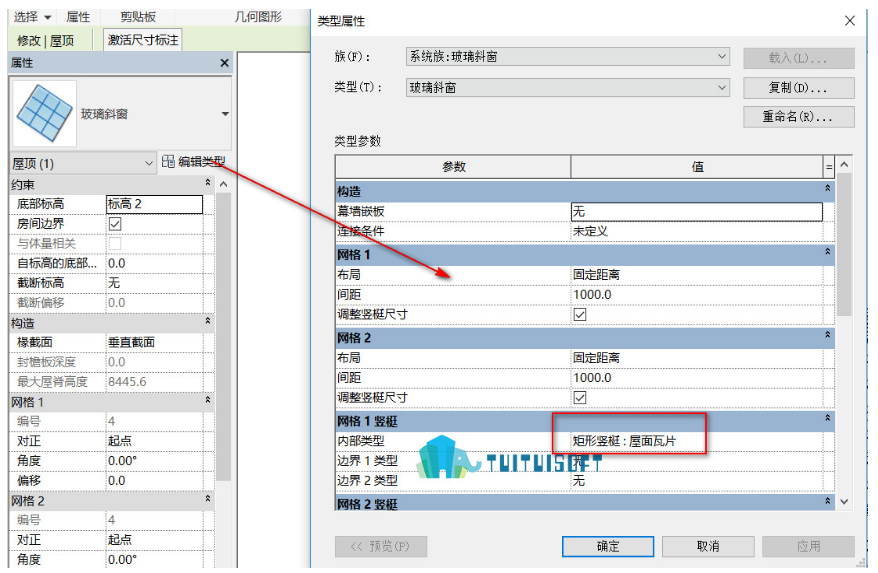

7、编辑它的属性，修改为我们之前设置好的竖挺，适当的根据自己的需要修改网格距离

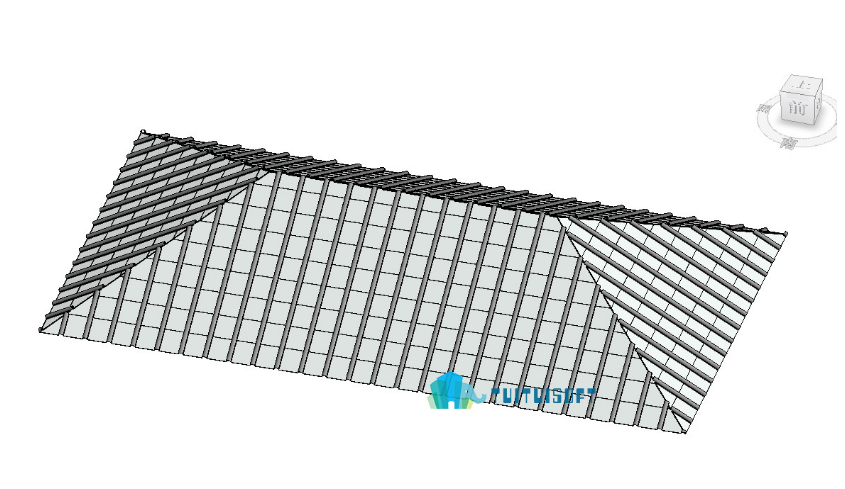

这样我们用幕墙绘制的屋面瓦片就做好啦，是不是既美观又方便
