Revit管道如何布置？在Revit软件中，如何布置竖向管道？
文章来源：启程造价学社
（1）在平面视图中：

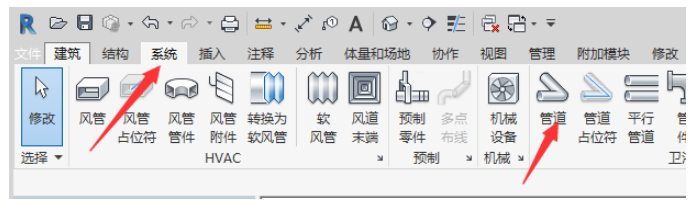

①新建“管道样板”，在“系统”功能中选择“管道”命令。

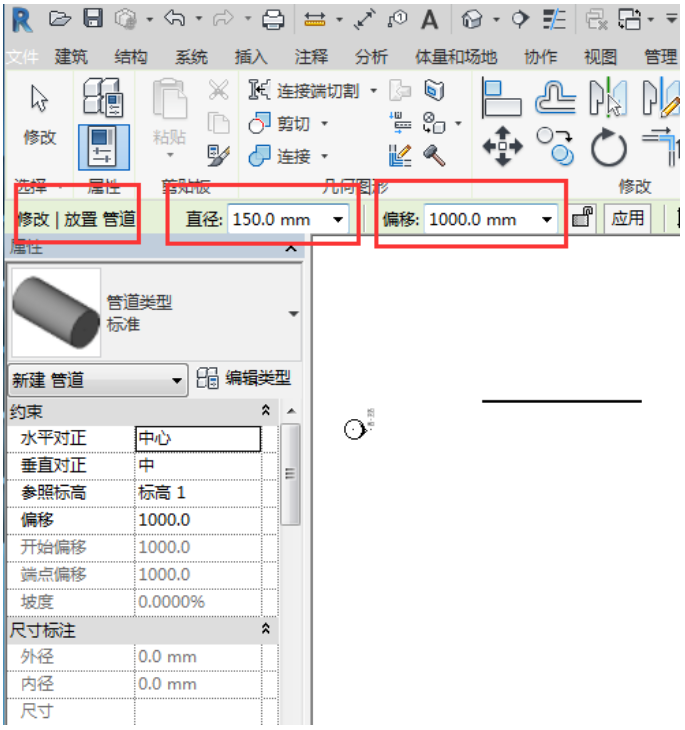

②在上方“修改/放置”状态栏里面选择管径，在“偏移”命令里面输入偏移距离（即管道的标高），在平面视图中绘制一段水平管道。

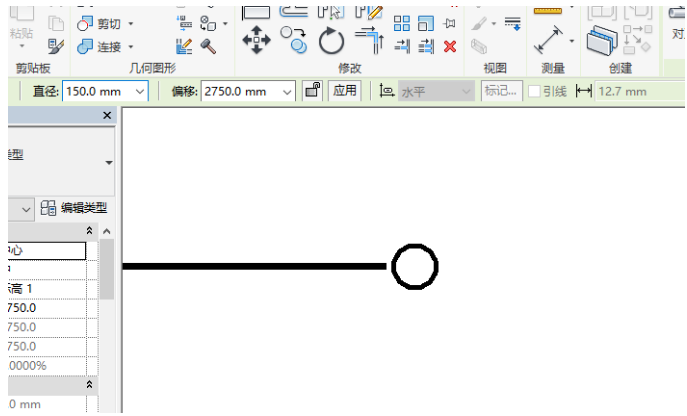

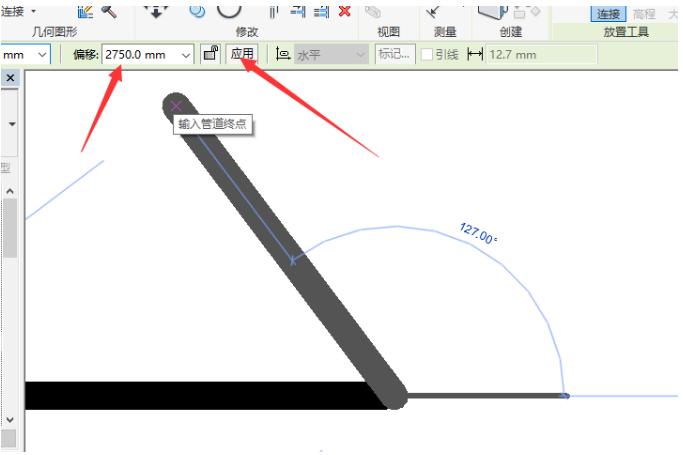

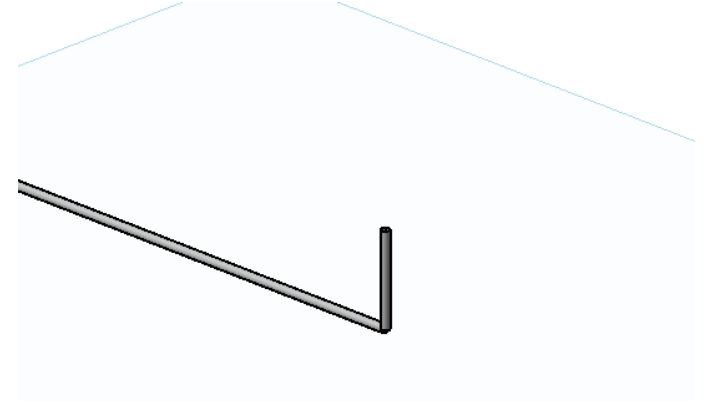

③修改偏移距离，点击“应用”按钮，即可生成竖向立管。
（2）在立面视图中：
①新建“管道样板”，在“系统”功能中选择“管道”命令。
②在上方“修改/放置”状态栏里面选择管径，在“偏移”命令里面输入偏移距离（即管道的标高），在平面视图中绘制一段水平管道。

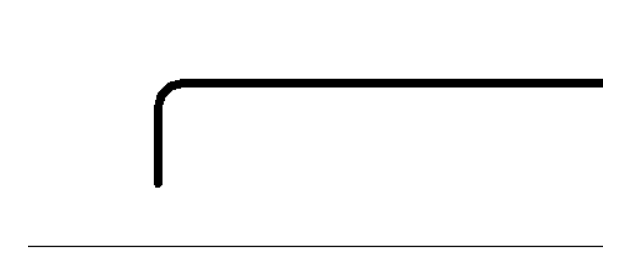

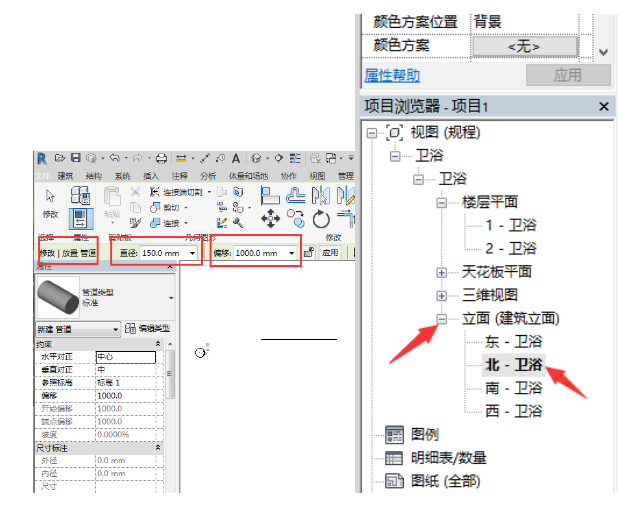

③切换视图，来到立面视图中，绘制竖向管道即可。
