    杜甫在《茅屋为秋风所破歌》中提到“安得广厦千万间，大批天下寒士俱欢颜，风雨不动安如山”对于居所有了基本的定义，而现代建筑除了满足遮风挡雨，提供工作、学习、生活的场所的需求外，对于安全、舒适、信息、娱乐的方面的要求也成了必不可少的组成要素，其中机电管线作为建筑物中的神经网络，用以将空间环境、信息畅通、工作和生活条件等各项服务和设施形成完成的系统和网络，进一步提高建筑物的功能和作用。

    近些年来，随着建筑体量、复杂程度、功能需求等的提高，管线安装、强度等要求日益提高，管线排布紧密、空间要求高、管线尺寸大等成了建筑物的现状，管线安装对于人员的技术能力要求日发提高，如何避免因为项目或者技术不足等各方面因素导致的管线吊装、坍塌事故成了项目各参与方尤其关注的重点事项，尤其近两年来各种事故引起人身、财产损失频发。

    让我们一起见证一下MagiCAD支吊架是如何为您提供专业、高效、节约的解决方案的吧！

    1、MagiCAD支吊架发展历程

    2013

    MagiCAD基于AutoCAD平台支吊架发布

    MagiCAD与北京设备安装工程集团有限公司共同研发的“BIM技术中机电工程综合管道支吊架的研究应用成果”《管道支吊架设计软件》（MCSH1.0版）发布，成为国内首款机电BIM支吊架产品解决方案；MagiCAD基于AutoCAD平台形成完整的机电BIM解决方案。

    经中国安装协会鉴定“该课题成果达到国内领先水平”。产品发布应用于北京大兴国际机场指廊项目、北京城市副中心行政办公区A2工程等多个大型机电BIM项目。

    自2013年MagiCAD基于AutoCAD平台支吊架设计模块发布之后受到用户的高度认可，随着BIM的发展以及Revit广泛的应用，很多用户开始咨询有没有revit平台支吊架模块？通过用户需求的调研，2015年广联达MagiCAD中国团队启动基于Revit平台支吊架研发工作。

    2015

    MagiCAD基于AutoCAD平台支吊架发布

    2015年MagiCAD中国团队启动MagiCADforRevit平台支吊架软件研发工作，针对产品库兼容、综合支吊架、产品完善、模型联动编辑等方面内容展开技术研究，目的是打造一款专业、便捷、易用的支吊架BIM设计软件。

    在MagiCAD基于AutoCAD平台支吊架经验基础之上，经过一年的时间进行需求调研，价值验证，不断的迭代更新，2016年MagiCAD基于Revit平台支吊架正式发布。

    2016

    MagiCAD基于Revit平台支吊架正式发布

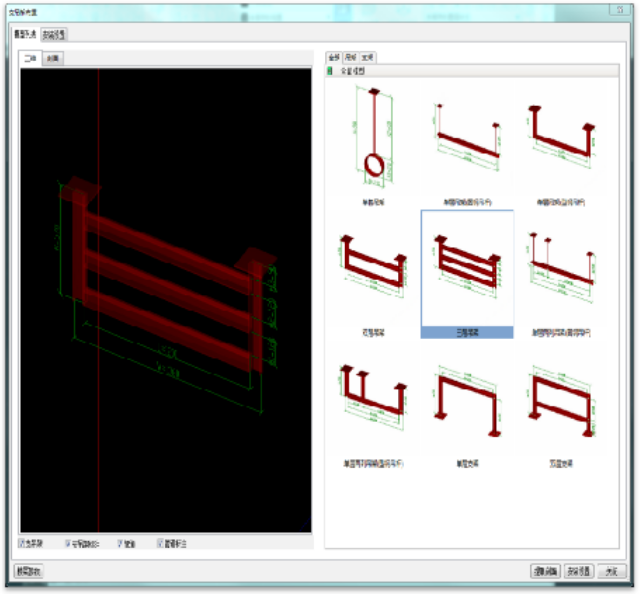

    MagiCAD基于Revit平台支吊架首次发布，集成支吊架产品库、安装、编辑、综合支吊架、物料统计的解决方案。

    自由组装综合支吊架

    基于标准支吊架产品与组件，自由组装综合支吊架，解决狭小空间支吊架安装难点，有利于提升竖向空间，降低型钢采购成本。

    软件提供了多层次的材料统计模板，汇总统计材料用量、精细统计单个支吊架材料用量，精确指导物料采购与安装下料，避免浪费。

    支吊架装配出图

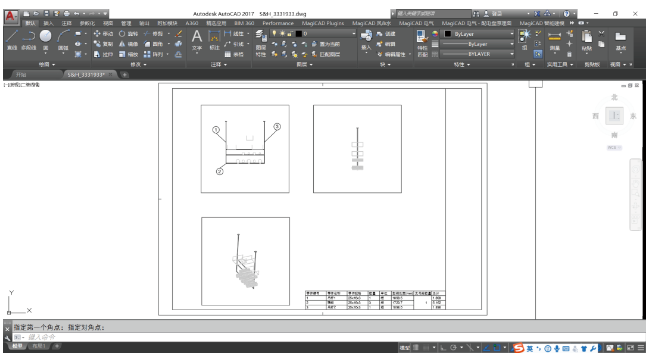

    支吊架二维出图，多角度展示支吊架与管线位置关系，结合对应的材料清单，用以将施工与装配结合，提高现场支吊架安装效率。

    自基于revit平台支吊架发布后，用户反馈MagiCAD太强大啦，单层、多层、综合支吊架轻松一键布置，还有真实厂商库，太专业啦，大大缩减了工作时间，请问能做支吊架安全验算出计算书吗？隔壁项目因为支吊架不符合规范导致了坍塌，这样的安全事故太严重了，要从源头避免，目前安全校验都是人工计算，但是要求太高了，项目上有支吊架校核经验的太少。希望能有一款专业的软件辅助设计。

    自MagiCAD支吊架发布之后我们就不断的收集用户需求，进行软件更新迭代不断的验证，国内首款基于有限元计算引擎的支吊架安全校验于2017年发布。

    2017

    MagiCADforrevit支吊架基于有限元计算引擎的支吊架安全校验发布

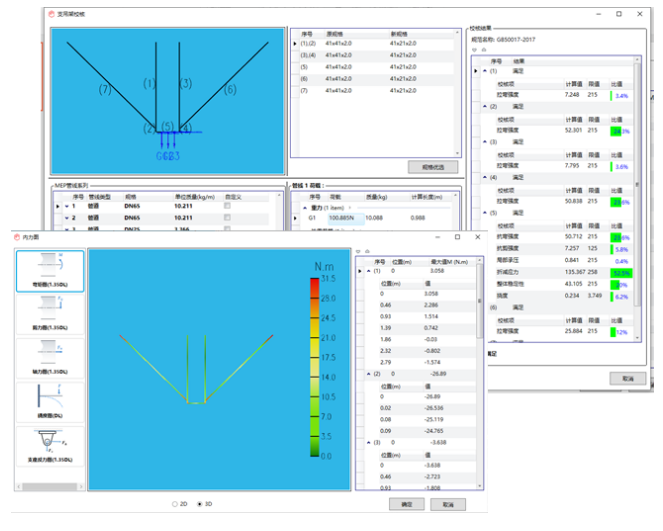

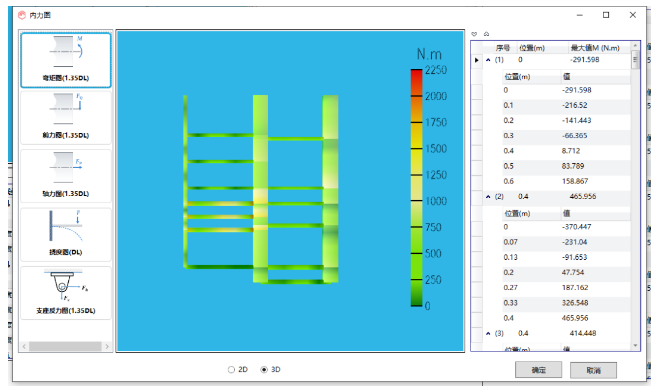

    支持支持垂直荷载、水平荷载、内力计算基于有限元计算核心开发，计算结果2D/3D可视化展示，校核结果经济性指标展示。

    支吊架真实厂商品牌累积至11家,沃雷文、固多金、喜利得、慧鱼、双龙盛、坚朗、雅昌、中奇立泰、镒辰、奇佩、优力可。

    请问支吊架支持抗震支吊架荷载计算校核吗？2015年住房城乡建设部发布实施的国家标准GB50981-2014《建筑机电工程抗震设计规范》，其中明确规定了抗震支吊架的设计与使用。

    2018

    抗震支吊架计算发布

    MagiCAD支吊架地震荷载安全校核功能发布；同时支持型钢规格自动优选，提高型钢选型效率，规格优选可一键应用至项目。

    MagiCAD支吊架支持新钢规吗？自2018年7月1日起实施最新《钢结构设计标准》（GB50017-2017），MagiCAD支吊架增加匹配新的型钢校核标准。

    2019

    支持新版钢结构设计标准（GB50017-2017）校核计算，校核计算规范支持《装配式管道支吊架（含抗震支吊架）》（18R417-2）作为校核计算方法

    目前支吊架计算标准尤其是综合支吊架缺少相关的计算依据，2019年6月中国安装协会标准工作委员会组织专家召开《民用建筑机电安装工程综合支吊架计算书内容及评价标准》启动会，北京市设备安装工程集团有限公司和广联达科技股份有限公司作为主编单位进行编制完成。

    2020

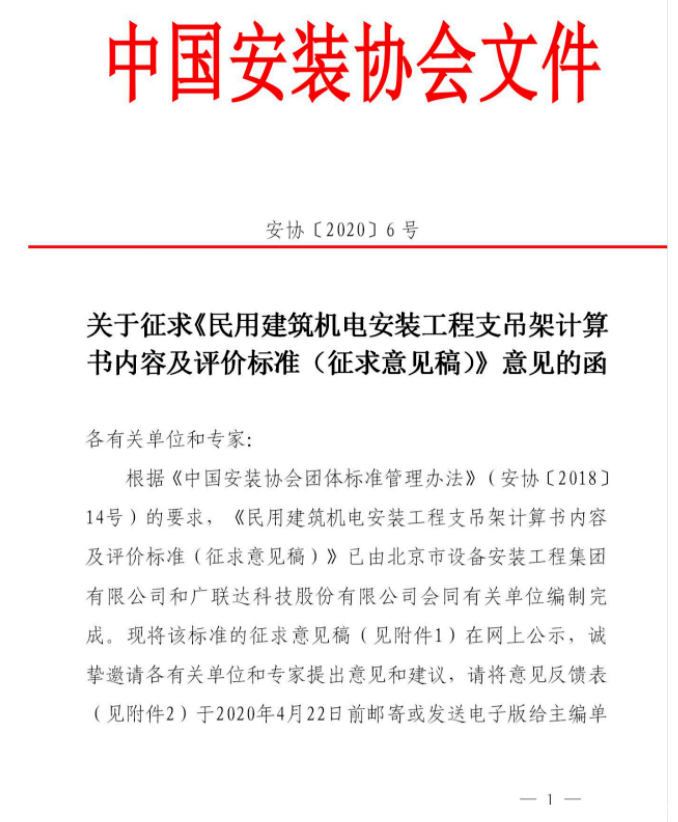

    合作主编《民用建筑机电安装工程支吊架计算书内容及评价标准》详情请通过中国安装协会官网查看。

    详情链接:http://www.azxh.cn/xhwj/6803.aspx

    即将发布的2021版又有什么可期待的呢？剧透啦！

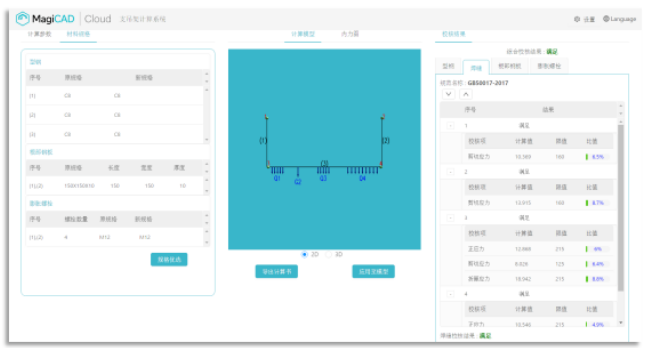

    MagiCAD支吊架2021版本新增节点验算，支持对于焊缝、根部钢板、锚栓进行安全校核，进一步保证管线吊装安全，至此MagiCAD涵盖了支吊架型钢和节点校验的完整安全保障方案。

    发布风管图集（GB-19K112）支吊架

    发布桥架图集（GB-16D7D-1）支吊架

    2、MagiCAD支吊架全过程解决方案

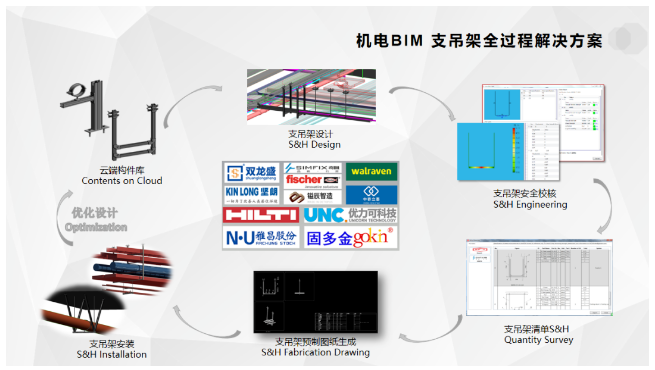

    MagiCAD支吊架提供了支吊架选型、安装生根、编辑调整、材料统计、安全校核、装配出图等功能为一体的支吊架整体解决方案，对管线综合进一步优化，精确展示机电安装场景，保证管线吊装安全，指导型钢采购和物资下料。

    安全为重、专业为上、效率为先。MagiCAD支吊架，以匠心打磨每一次的版本更新，力求至臻完美！支起你的梦想，架起你的蓝图！MagiCAD支吊架旨在为您保驾护航，走得更远……

    3、应用案例

    凤凰山体育中心

    中建第八局西南安装深化设计团队，现有员工30人，其中28岁以下青年25人，占80%，平均年龄仅有26岁。在日常工作之中、深化设计成员充分利用BIM技术，以项目为单位进行深化设计，实现项目的降本增效，在与社会各阶层、业主方等相关单位对接时，可以非常形象直观、三维一体、透视化、多角度化、精细化、节点化的对施工过程进行全方位的展示，并且让BIM技术指导现场施工的强有力的现场管控作用。（社会效益）。

    中建第八局西南安装化设计团队依靠BIM技术完成：天府机场、遂宁宋瓷文化中心、贡嘎机场、凤凰山体育中心、东安湖体育中心等大型场馆项目。多次获得世界级BIM奖项：“型建香港”及国家级BIM奖项“龙图杯”、“创新杯”等奖项。

    项目概况：

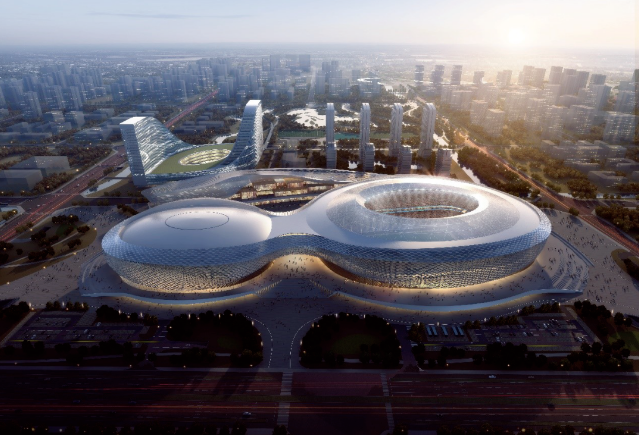

    成都凤凰山体育中心由中建八局牵头联合中建西南院、成都市勘察测绘研究院承建，是集勘察、设计、施工为一体的大型EPC工程。该项目由场馆、配套R1绿地及场配套用房构成，合同额约45亿，总建筑面积45.6万平方米，质量确保达到“鲁班奖”、“中国土木工程詹天佑奖”等标准、争创“中国建筑工程钢结构金奖”。

    其中，专业足球场为6万座规模（满足FIFA标准，承接国际顶级足球赛事）、综合体育馆为1.8万座规模（满足NBA标准，承接国际、国内顶级篮球、冰球、羽毛球、乒乓球、手球、体操等室内赛事），是2021年世界大学生运动会主场馆。项目建成后，将打造成为国际顶级赛事中心、体育专业培训中心、体育文化交流中心、体育产业发展中心，力争建设成为世界一流的专业化场馆。

    项目难点：

    机电管线多、专业复杂，且管道多为弧形布置；

    走廊位置对空间要求比较高，是BIM深化设计的重难点；

    管道支吊架的形式较多，选型及布置为BIM深化工作带来极大的挑战；

    支吊架受力校核过程复杂，手动复核效率低下；

    现场安装过程中，支吊架形式太多，无法进行有效的管理。

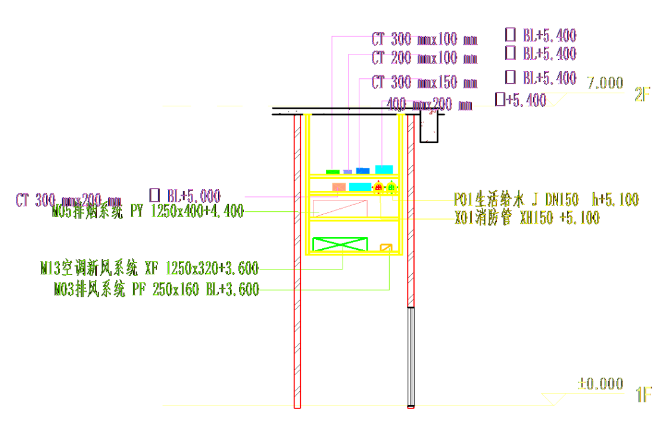

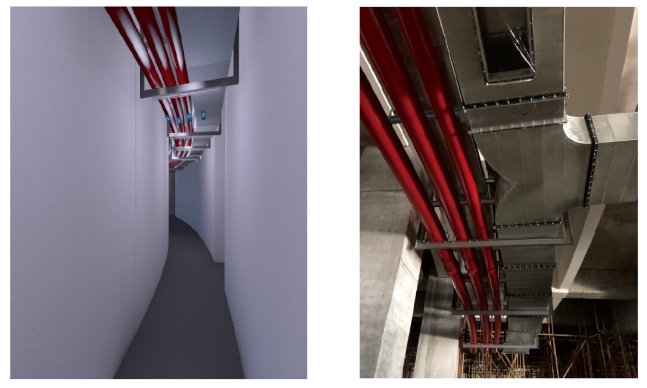

    现场走廊区域机电管线密集，为了满足净高要求及现场检修空间预留，管线必须分层布置，现场支吊架需采用综合支吊架。通过MagiCAD软件内置的标准支吊架产品库与组件，实现了自由组装综合支吊架，解决了现场狭小空间支吊架选型布置问题，提升了竖向空间，提高了安装效率。

    体育场结构梁密集，现场支吊架采用梁侧生根，通过MagiCAD支吊架产品库提供的多种支吊架形式及生根方式，快速选定了项目现场使用的支吊架形式，节省了支吊架的选型时间。

    在建机电BIM模型中布置支吊架时，采用手动计算管线的荷载及支吊架的受力情况，由于模型中支吊架的形式比较多，手动计算效率很低。

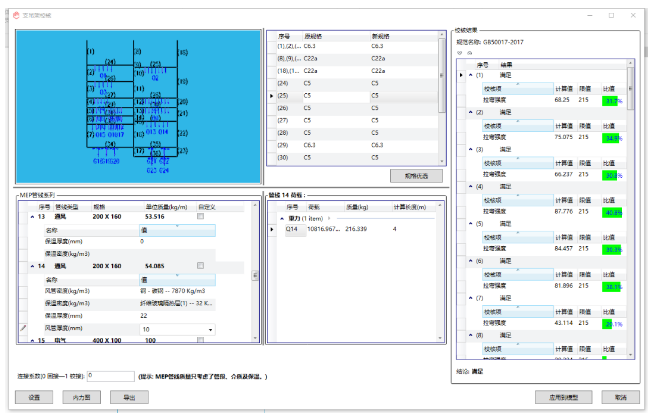

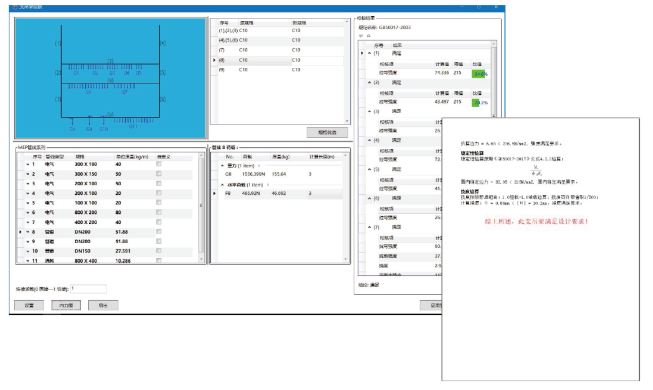

    采用MagiCAD支吊架进行荷载安全验算，软件自动提取管线荷载，支持水平荷载、竖向荷载、地震荷载计算校核，同时优选型钢规格，提高型钢调整效率，最终输出计算过程及结果，帮助项目解决了图集外支吊架安全校核的问题。

    凤凰山体育场项目工期短，现场管线复杂又多为弧形，现场净高要求严格，在BIM深化工作上带来了很大的难度。通过MagiCAD进行综合支吊架设计，解决了支吊架布置选型问题，节约建模时间2倍以上。

    利用MagiCAD对综合支架的受力进行分析，选出符合规范的支吊架型号，确保施工的安全，有力保障工程质量。软件提供了多层次的材料统计模板，汇总统计材料用量、精细统计单个支吊架材料用量，精确指导物料采购，避免浪费，节约了项目成本。
