dynamo如何生成曲面地形？Dynamo随机地形思路分享
今天分享一种创建随机曲面地形的方法，不一定是最优的，仅仅分享下思路。

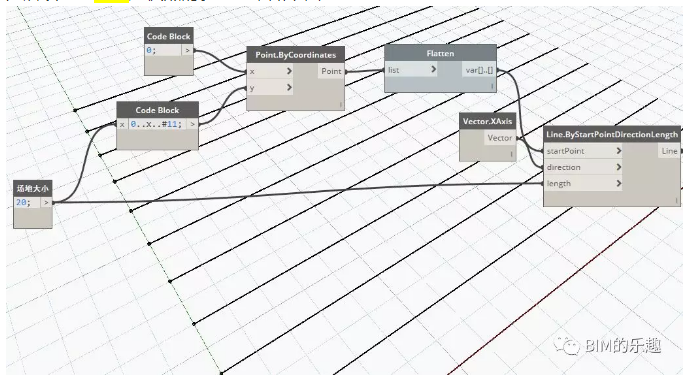

首先，创建一列点，作为地形的宽度，然后通过点，生成指定向量方向的直线，作为后续控制地形起伏点的参考线，如下图：

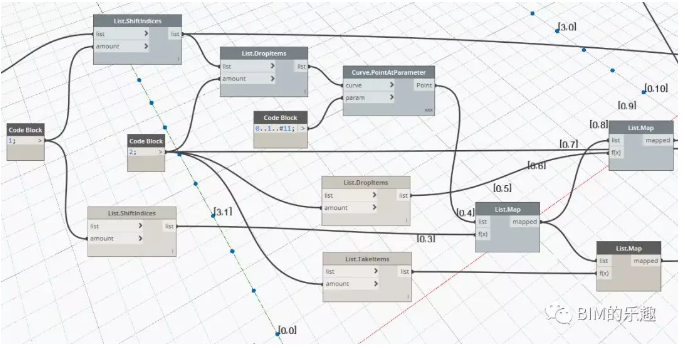

第二步，将列表索引友移一位，然后删除索引为负数的位，此步得到了去掉首尾位置的直线列表。然后将直线等分，作为起伏的控制点。之后对点的列表索引也右移一位，并获取列表的前两项，这样就可以获得直线两端的点，和去掉两端点的列表，留给后面使用。

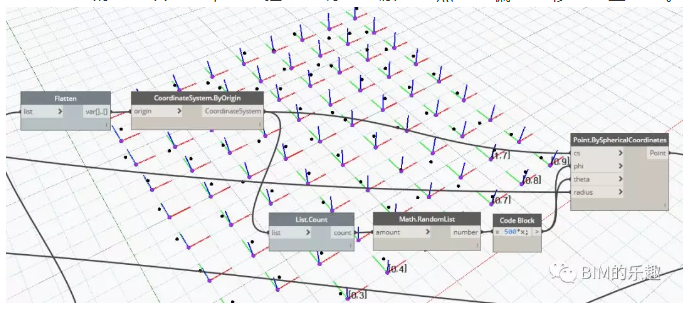

第三步，我们将上一步得到的去掉端点的列表拍平，然后生成每个点的球面坐标系，用于控制对应点的起伏坐标系。然后在坐标系内生成随列表，用作点的坐标。然后连入球面坐标系生成点的节点下面，作为Z值和旋转角度，然后可以用一个numberslider滑块，控制原点偏移量。

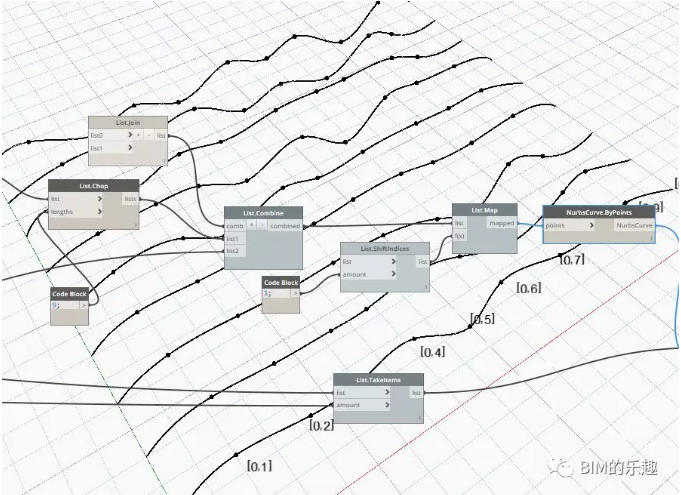

第四步，将把之前生成的点，按照指定长度重新分组，并串联成曲线。

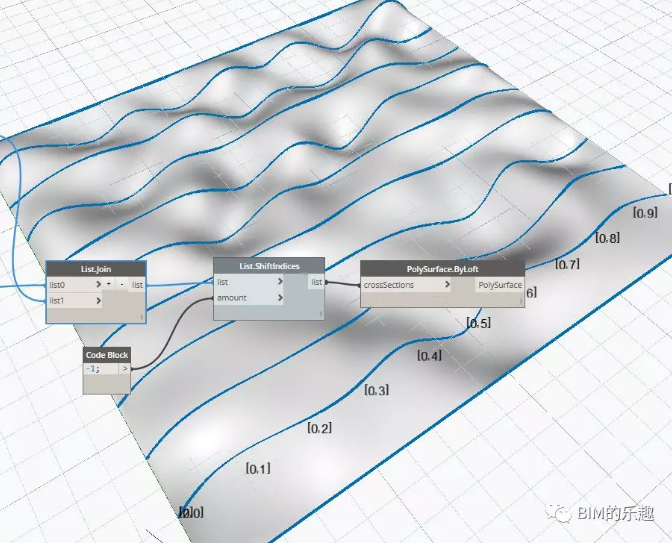

第五步，把之前去掉的首尾两条直线重新加回来，并反向移动列表的索引，使两条直线作为边线，然后进行loft放样即可，效果如图：

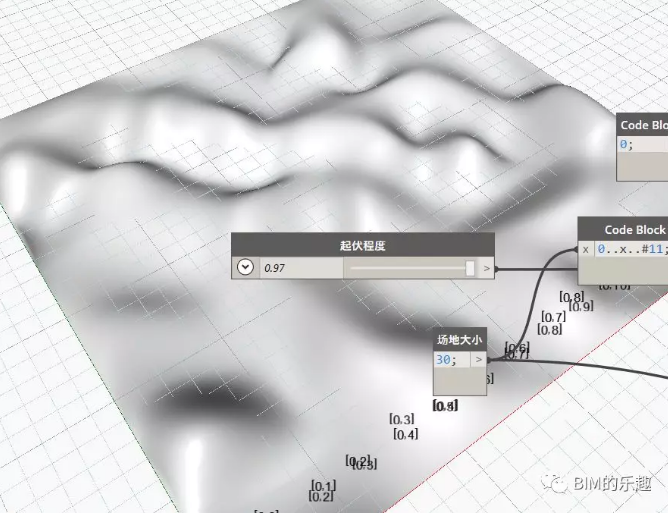

最后，我们可以测试调整滑块，控制曲面的起伏；调整场地大小的节点，控制地形尺寸等，效果如下：
是不是挺简单的，并没有用到太多的节点，就能生成这样的随机表皮；前半部分操作，多数是对列表进行反复的移动和提取，小伙伴儿们多进行尝试，一定也可以的！
