    项目名称：甘南州博物馆（科技馆）项目BIM技术应用

    获得奖项

    甘肃省第二届BIM大赛：施工组三等奖

    兰州市第二届BIM大赛：BIM综合应用二等奖

    “共创杯”智能建造技术创新大赛三等奖

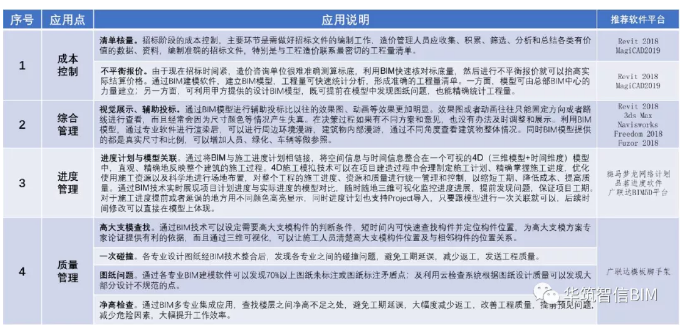

    BIM技术的应用

    通过BIM技术的运用，提供了成本、进度、质量、综合管理等各专业的协同应用和数据管理，平台提升现场工作人员的沟通效率，实现精细化管理，为未来同类型的项目提供技术支持。

    主要应用如下：

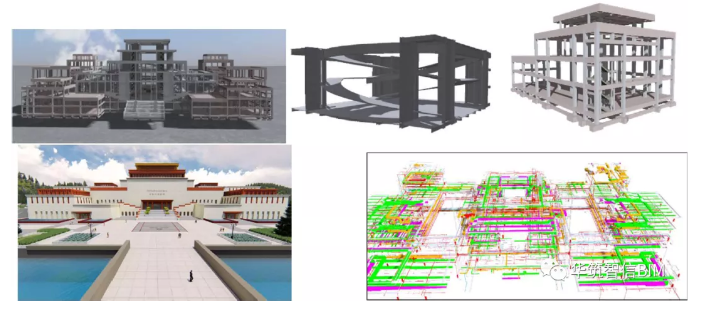

    （一）可视化模型建立

    针对项目应用特点，建模精度达到LOD300.通过三维模型查验、校核设计方案和图纸问题，有效的规避因图纸不当带来的施工风险。完成机电模型搭建，对管线进行预排布、三维可视化交底，提高验收率和验收质量。应用BIM技术，能够在模型中录入所有可收集的构件信息，并可在运维中随时查看、管理、完善、更新。

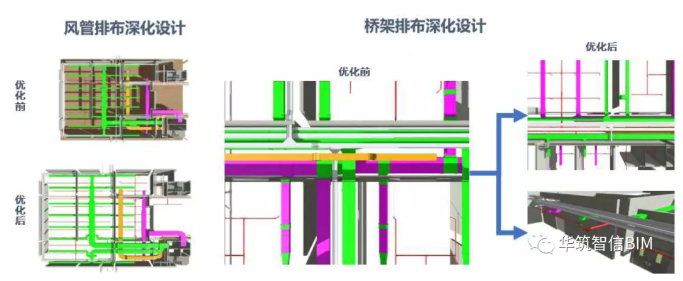

    （二）管线综合排布

    进行管综优化调整，并输出BIM深化图纸指导现场施工，从而减少施工中不必要的返工，避免影响工程进度。通过模拟人物进入建筑内漫游的方式以及软件自带的碰撞检查等功能，可以全面检测管线之间、管线与土建之间的所有碰撞问题，及时发现管线布置是否合理、是否满足净高等问题，并反馈给各专业设计人员进行优化调整，在施工前就能发现未来将会面对的问题及矛盾，将施工中不合理的地方及时进行调整，降低传统2D模式的错、漏、碰、缺等现象的出现，减少施工阶段不可控的变更签证，提高施工效率和质量、缩短工期、大幅节约成本。

    应用目的：机电安装给排水、暖通、电气专业进行综合布局调整。

    输出结果：直观地发现管线综合中的问题,及时调整，从而减少了施工中不必要的返工，达到工程对标高及施工质量的高要求。

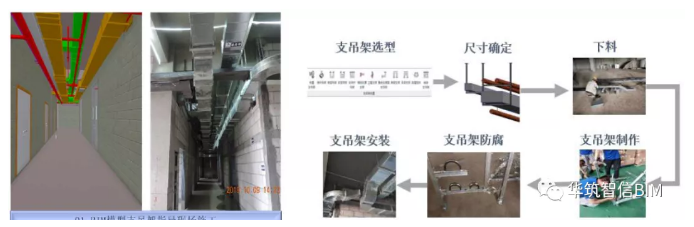

    （三）支吊架布置

    运用BIM技术在模型中完成支吊架的布置，精确提量，精准定位并进行支吊架受力分析，合理选材。根据规范标准在BIM模型中完成支吊架的布置。支吊架用的角钢、吊杆、螺丝等的工程量计算不准确，间距不能按规范实施到位。

    （四）工程量统计

    根据建立的建筑、结构、机电BIM三维模型，通过广联达算量与Revit三维模型交互规范，转化成E5D格式，导入广联达算量软件，进行算量，输出清单、定额、实物量。

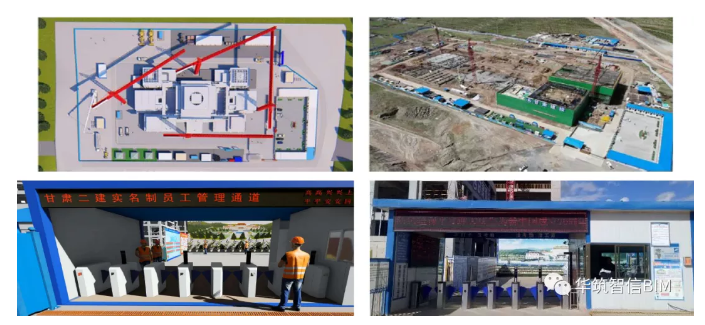

    （五）场地布置

    在项目临建施工前期对场地的布局进行全方位的排布，征得上级同意后，进行前期的临建建设及前期的施工费用预估，对进场设备的选择，施工区域的布置进行严格的要求。施工前期的策划更具有意义，很好的履行了施工方案先行的思路。对施工场地布置的预演，使规划合理，布置完整，节省临建材料。

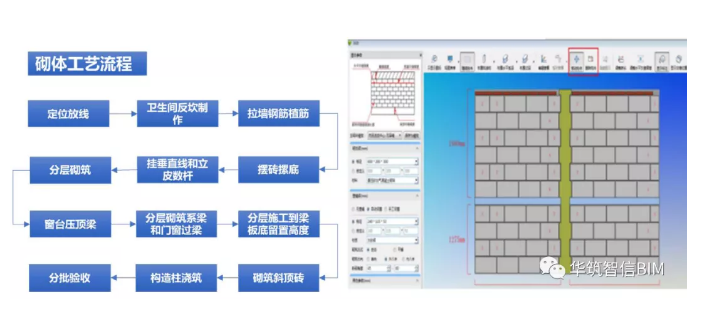

    （六）砌体排砖

    根据本项目的二次结构施工方案进行小面积交底、试排砖、图纸交底，使用快速排砖做出相对应砌体墙的砌体排布图来制定相关二次结构构造柱及门洞过梁等构件的具体位置，精确控制砌体的材料用量解决通过二维平面图纸想象的缺陷，同时利用BIM模型便于统计二次结构涉及工程量信息的统计。

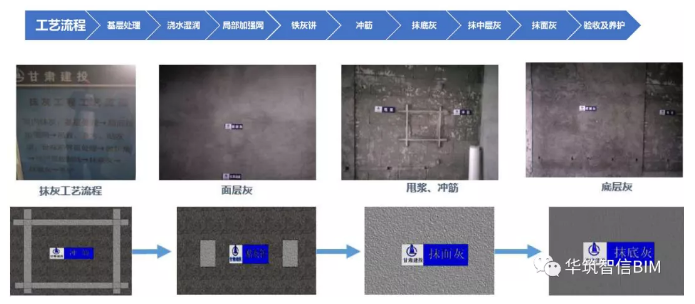

    （七）可视化交底

    通过三维可视化方式，进行现场施工技术交底。方便工人了解工序流程，加工施工进度。可视化交底使得工序简化，节约工期。

    （八）流水段划分

    根据施工图纸结构特点，划分流水段，配置资源，绑定模型。创造多工作面，为下道工序尽早开工创造条件；平行作业，加快工期；实现施工现场、模型、工程量、物资、劳务管理等的划分通过区段划分的前期预演，验证调整最优施工方案。实时监控现场施工，同步施工管理。

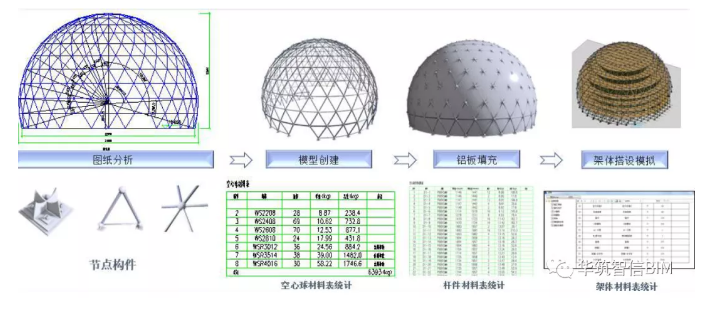

    （九）网架结构深化

    网架结构的特殊性,其对施工工艺往往有非常高的要求,施工难度往往较大,施工的危险性较高。利用BIM技术对网架结构进行预拼装，并对现场进行三维可视化交底，提高施工效率、施工质量以及施工安全性。

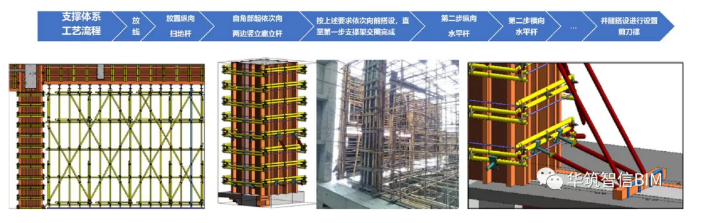

    （十）高支模深化应用

    通过BIM三维可视化能够有效的将施工技术传递给施工人，保证工程质量及施工计划有序的执行,避免危险事故发生。

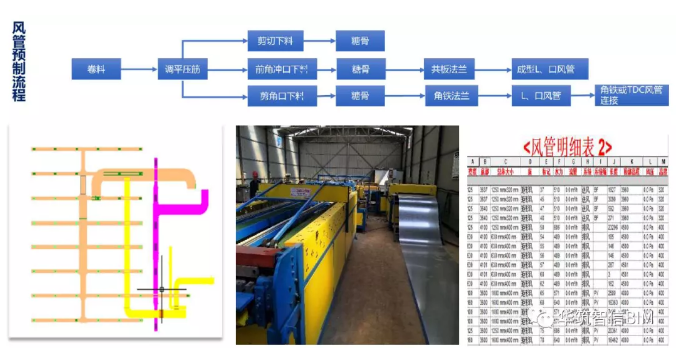

    （十一）风管预制加工

    将管综优化后的风管模型提前分段，形成加工料单，发往加工区。加工厂根据分段数据进行预制加工，提高风管加工效率，加快现场安装进度，保证施工质量及进度。

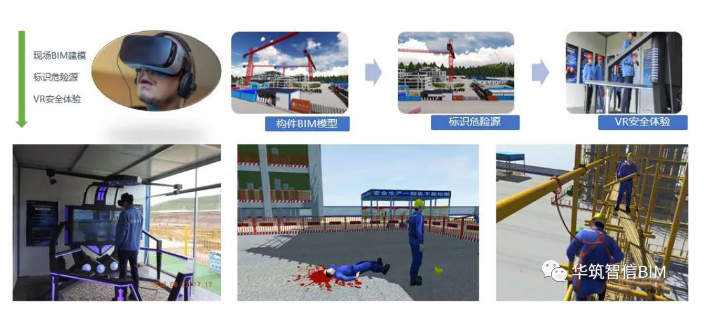

    （十二）BIM+VR应用

    使用VR技术通过场布模型，洞口临边模型的模拟对工人进行安全交底，加强现场人员的安全意识。BIM+VR虚拟安全通过现场BIM模型和虚拟危险源的结合，通过沉浸式和互动式体验让它具有科技应用水平高、培训成效好等显著特点。

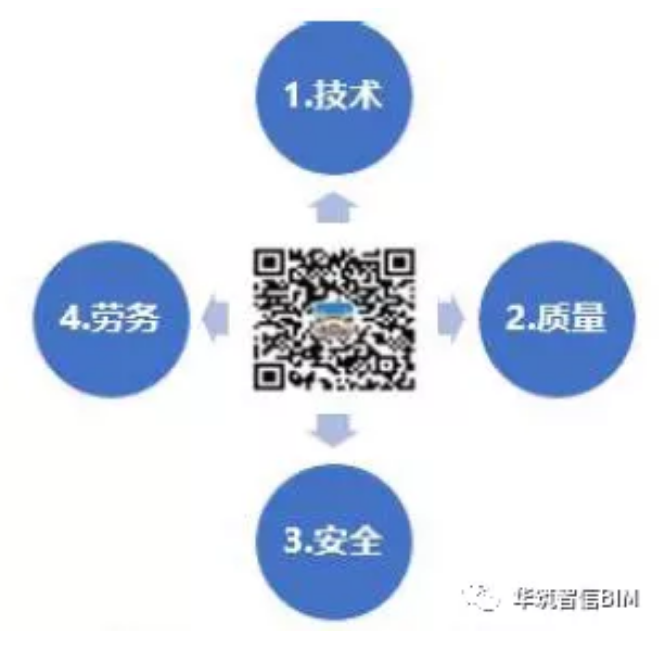

    （十三）BIM+二维码应用

    通过智慧工地二维码的应用使技术、质量、安全交底和劳务管理更加便捷。

    BIM应用成果优势

    节约成本

    通过BIM模型进行前期审图，发现土建问题四十多处，机电问题八千多处，有效节约了成本；利用Revit和广联达提取的工程量，两者分析对比，进行精细化工程量统计，用于目标成本控制。

    便于管理

    通过BIM技术碰撞检测发现机电碰撞点达八千多处，利用BIM技术进行模型优化，避免材料浪费、减少返工、加快施工进度；利用BIM技术反应现场施工场地布置，便于现场管理和材料堆积及转场。

    提高企业核心竞争力

    在社会各阶层、业主相对接时，可以形象、直观、可视化、多角度节点化展示，在控制质量、进度、成本等方面提高企业竞争力。

    全员深化BIM技术

    通过BIM技术在项目中应用，增强了项目部人员对BIM知识的掌握，使得项目部人员对BIM技术的操作和管理水平得以提升；以项目应用BIM技术为试点，增强集团公司对BIM技术重视，利于集团公司全员学习BIM技术。

    优化BIM团队

    通过BIM实施我司形成了以BIM建模工程师、BIM项目管理工程师、BIM战略规划工程师为基础的三级人才培养梯队。对于公司人员BIM应用技能的学习仍需加强引导学习。在下一阶段项目部将以地板排砖、外立面装饰同步现场、三算对比等多个方面进行BIM实施。
