Revit建筑红线怎么画？Revit建筑红线绘制过程分享
建筑红线也称“建筑控制线”，指城市规划管理中，控制城市道路两侧沿街建筑物或构筑物(如外墙、台阶等)靠临街面的界线。任何临街建筑物或构筑物不得超过建筑红线。
可见，建筑红线是绘制平面图时的重要参考，在使用Revit进行绘制场地的时候，可以将建筑红线设置好，从而确保建筑在红线内。下面小编将告诉大家如何绘制建筑红线。

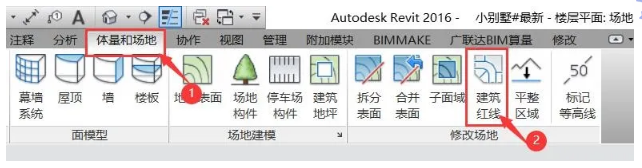

1.首先，打开Revit，在上方选项卡中点击“体量和场地”，在对应的选项卡菜单中，可以看到“建筑红线”的选项。

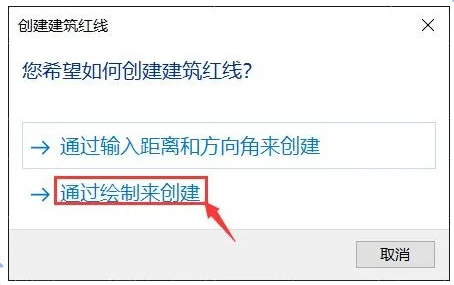

2.确定建筑红线绘制命令后，系统会弹出绘制方式的选择，点击“通过绘制来创建”，从而进入到建筑红线的绘制操作。

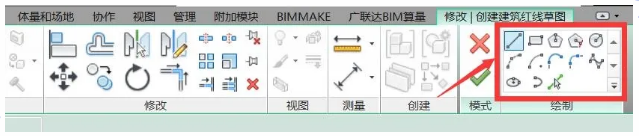

3.进入建筑红线绘制命令后，可以在窗口的右上角选择具体的绘制方式，根据建筑红线的具体样式，可以选择矩形、多边形或者直线绘制。

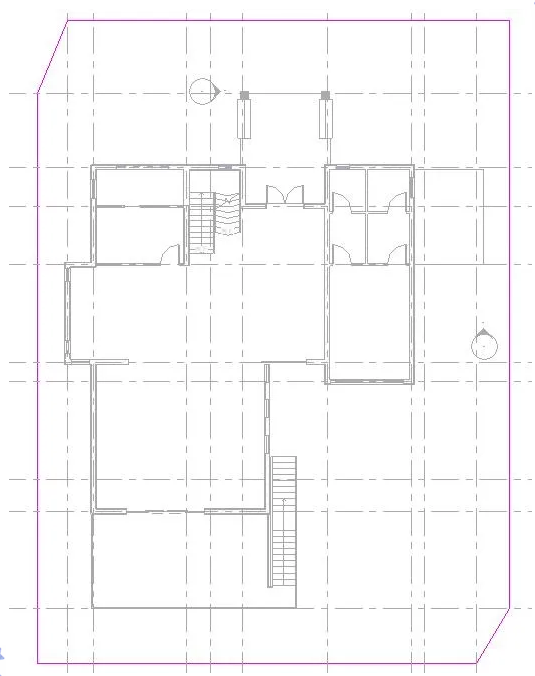

4.确定绘制方式后，在平面图的合适位置绘制建筑红线，建筑红线需要是闭合的线条，因此线条必须首尾相连。

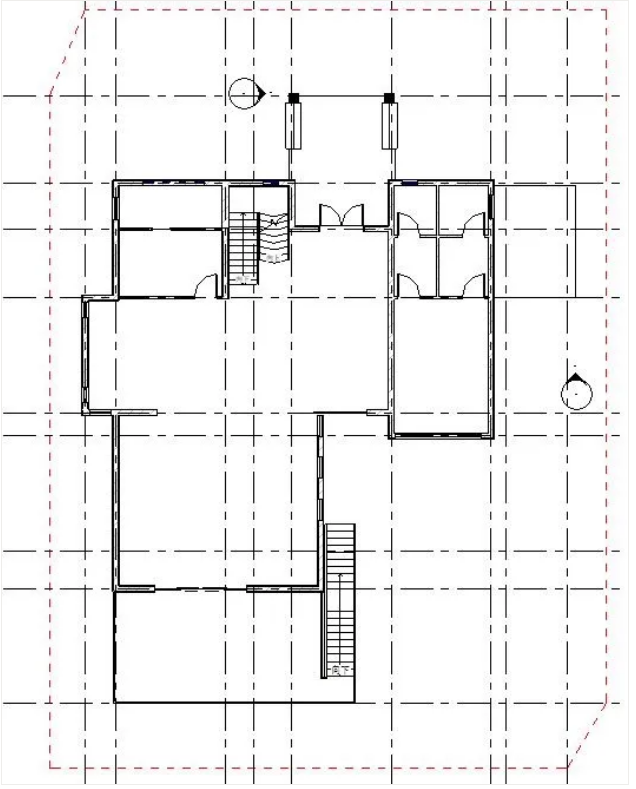

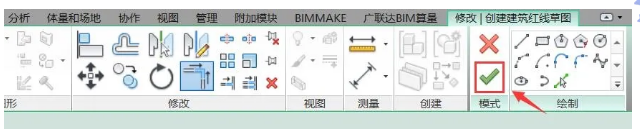

5.完成建筑红线的绘制后，在上方窗口中点击对勾，系统就会自动完成建筑红线的绘制，并且生成建筑红线。

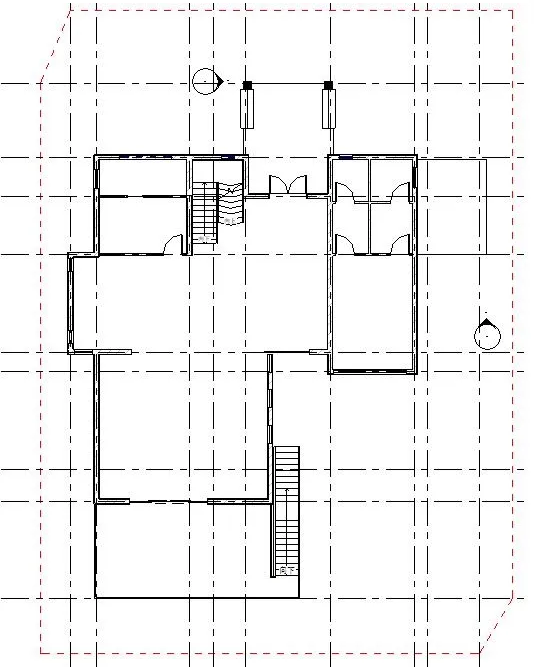

6.建筑红线完成绘制后，会在全部的平面图中出现，任何层数的平面图纸，都不能超越建筑红线。（注：Revit的建筑红线，默认为红色的虚线。）
